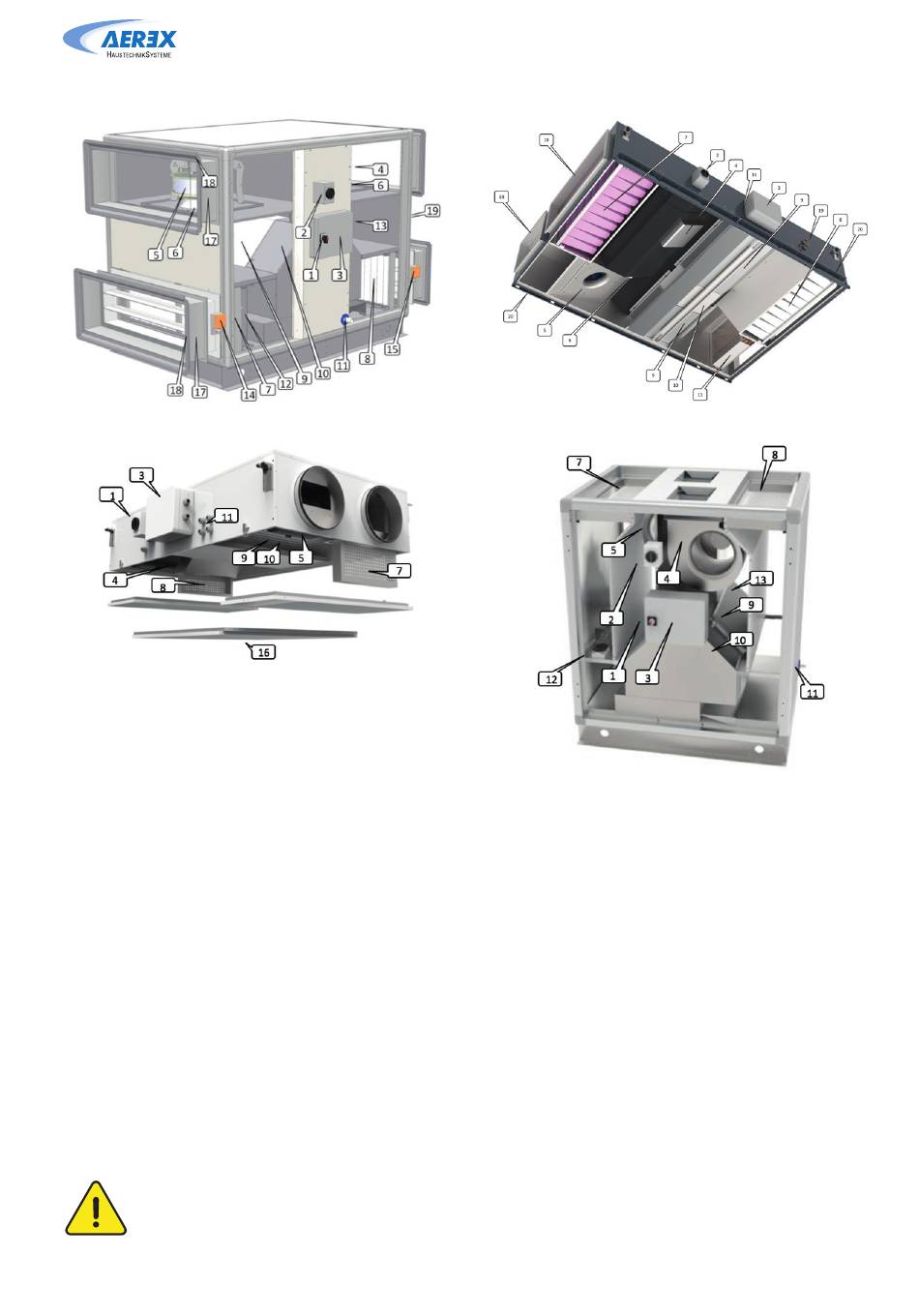

Reco-Boxx ZXR / ZXA / RX / RXA / Flat (-H) – Installationsanleitung [08/ 2018 ]
Reco-Boxx ZXR
Reco-Boxx Flat
1. Hauptschalter für die Stromversorgung des
Lüftungsgeräts
2. Hauptschalter für die Stromversorgung der elek-
trischen Register (interne Vor- und Nachheizung)
3. Zentralisierte Anschlusseinheit mit Hauptplatine
4. Zuluftventilator (BW oder FW)
5. Abluftventilator (BW oder FW)
6. DDM-Set für CA-Luftvolumenstrommessung
(Option)
7. Filter auf Außenluftseite (Beutel- oder Faltenfilter)
8. Filter auf Abluftseite (Beutel- oder Faltenfilter)
9. Wärmetauscher (Platte oder rotierend)
10. Modulierender 100%-Bypass (nur für Platten-
wärmetauscher-Geräte)
1, 2 und 3 müssen von einem qualifizierten Elektriker installiert werden.
Hinweis: Interne elektrische Register, Klappen mit Motorstellantrieb, interne Ventilatordrucksensoren,
flexible Anschlüsse und Gleitklemmen müssen bestellt werden und sind alle vorinstalliert sowie werk-
seitig verdrahtet. Das interne Heizwasserregister (Zubehör) ist vorinstalliert, muss jedoch hydraulisch
und elektrisch durch den Installateur angeschlossen werden.
Reco-Boxx Flat-H
Reco-Boxx ZXA
11. Ablaufwanne und Ablaufrohr (nur für Platten-
wärmetauscher-Geräte)
12. Elektrisches Frostschutz-Vorheizregister
(Zubehör für Platten wärmetauscher-Geräte)
13. Internes elektrisches oder wasserbasiertes
Nachheizregister (Zubehör)
14. Klappe mit Motorstellantrieb (Zubehör)
15. Klappe mit Motorstellantrieb (Zubehör)
16. Zugangspanel (Flat-Geräte)
17. Flexibler Anschluss (Zubehör)
18. Gleitklemmen (Zubehör)
19. Wasseranschluss für Nachheizung (Zubehör)
www.aerex.de
9
