Übersicht über die modulbezogenen Datenpunkte

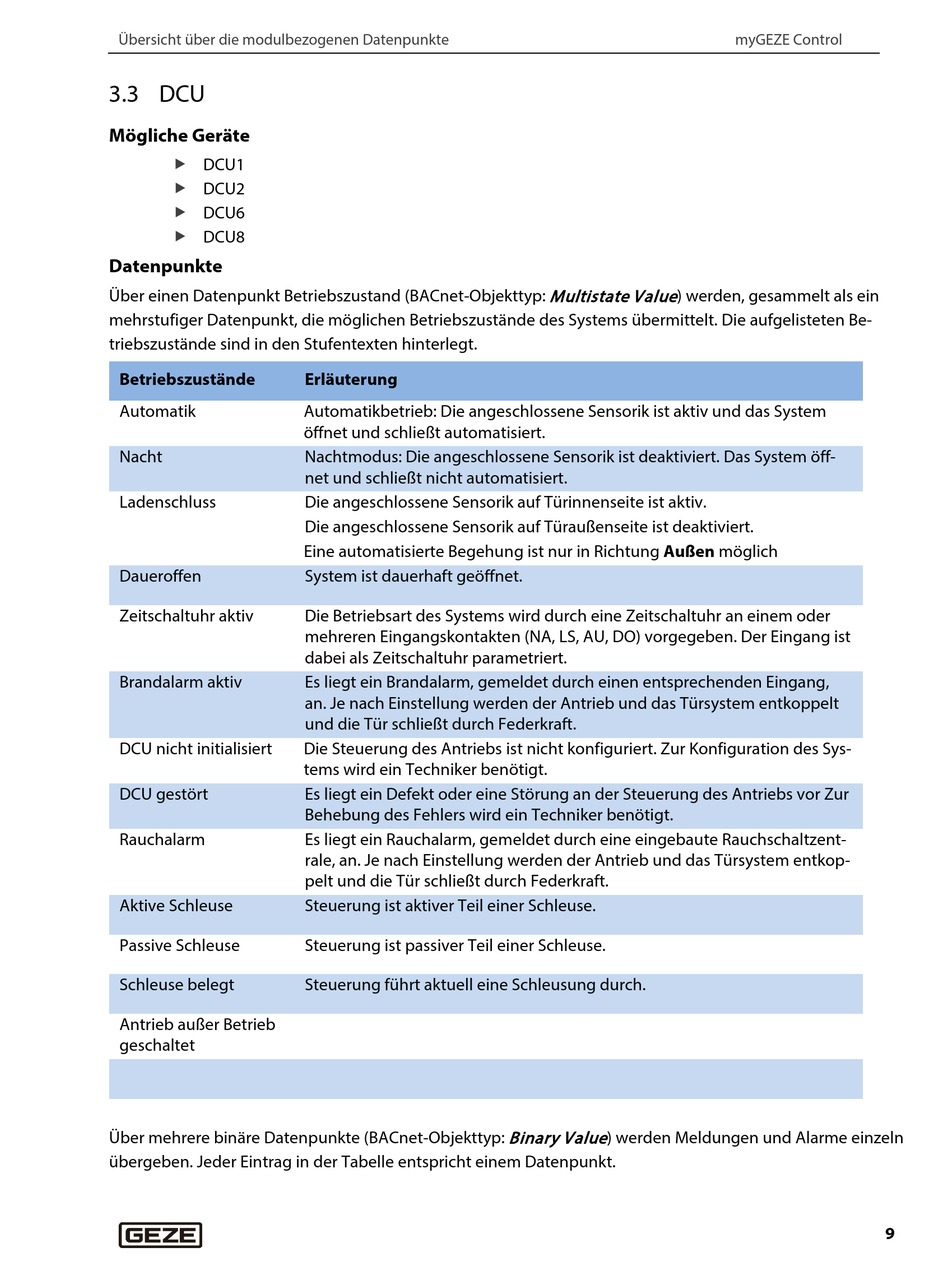

3.3 DCU
Mögliche Geräte
DCU1
DCU2
DCU6
DCU8
Datenpunkte
Über einen Datenpunkt Betriebszustand (BACnet-Objekttyp:
mehrstufiger Datenpunkt, die möglichen Betriebszustände des Systems übermittelt. Die aufgelisteten Be-
triebszustände sind in den Stufentexten hinterlegt.
Betriebszustände
Automatik
Nacht
Ladenschluss
Daueroffen
Zeitschaltuhr aktiv
Brandalarm aktiv
DCU nicht initialisiert
DCU gestört
Rauchalarm
Aktive Schleuse
Passive Schleuse
Schleuse belegt
Antrieb außer Betrieb
geschaltet
Über mehrere binäre Datenpunkte (BACnet-Objekttyp:
übergeben. Jeder Eintrag in der Tabelle entspricht einem Datenpunkt.
Erläuterung
Automatikbetrieb: Die angeschlossene Sensorik ist aktiv und das System
öffnet und schließt automatisiert.
Nachtmodus: Die angeschlossene Sensorik ist deaktiviert. Das System öff-
net und schließt nicht automatisiert.
Die angeschlossene Sensorik auf Türinnenseite ist aktiv.
Die angeschlossene Sensorik auf Türaußenseite ist deaktiviert.
Eine automatisierte Begehung ist nur in Richtung Außen möglich
System ist dauerhaft geöffnet.
Die Betriebsart des Systems wird durch eine Zeitschaltuhr an einem oder
mehreren Eingangskontakten (NA, LS, AU, DO) vorgegeben. Der Eingang ist
dabei als Zeitschaltuhr parametriert.
Es liegt ein Brandalarm, gemeldet durch einen entsprechenden Eingang,
an. Je nach Einstellung werden der Antrieb und das Türsystem entkoppelt
und die Tür schließt durch Federkraft.
Die Steuerung des Antriebs ist nicht konfiguriert. Zur Konfiguration des Sys-
tems wird ein Techniker benötigt.
Es liegt ein Defekt oder eine Störung an der Steuerung des Antriebs vor Zur
Behebung des Fehlers wird ein Techniker benötigt.
Es liegt ein Rauchalarm, gemeldet durch eine eingebaute Rauchschaltzent-
rale, an. Je nach Einstellung werden der Antrieb und das Türsystem entkop-
pelt und die Tür schließt durch Federkraft.
Steuerung ist aktiver Teil einer Schleuse.
Steuerung ist passiver Teil einer Schleuse.
Steuerung führt aktuell eine Schleusung durch.
Multistate Value
) werden, gesammelt als ein
Binary Value
) werden Meldungen und Alarme einzeln
myGEZE Control
9
