Übersicht über die modulbezogenen Datenpunkte

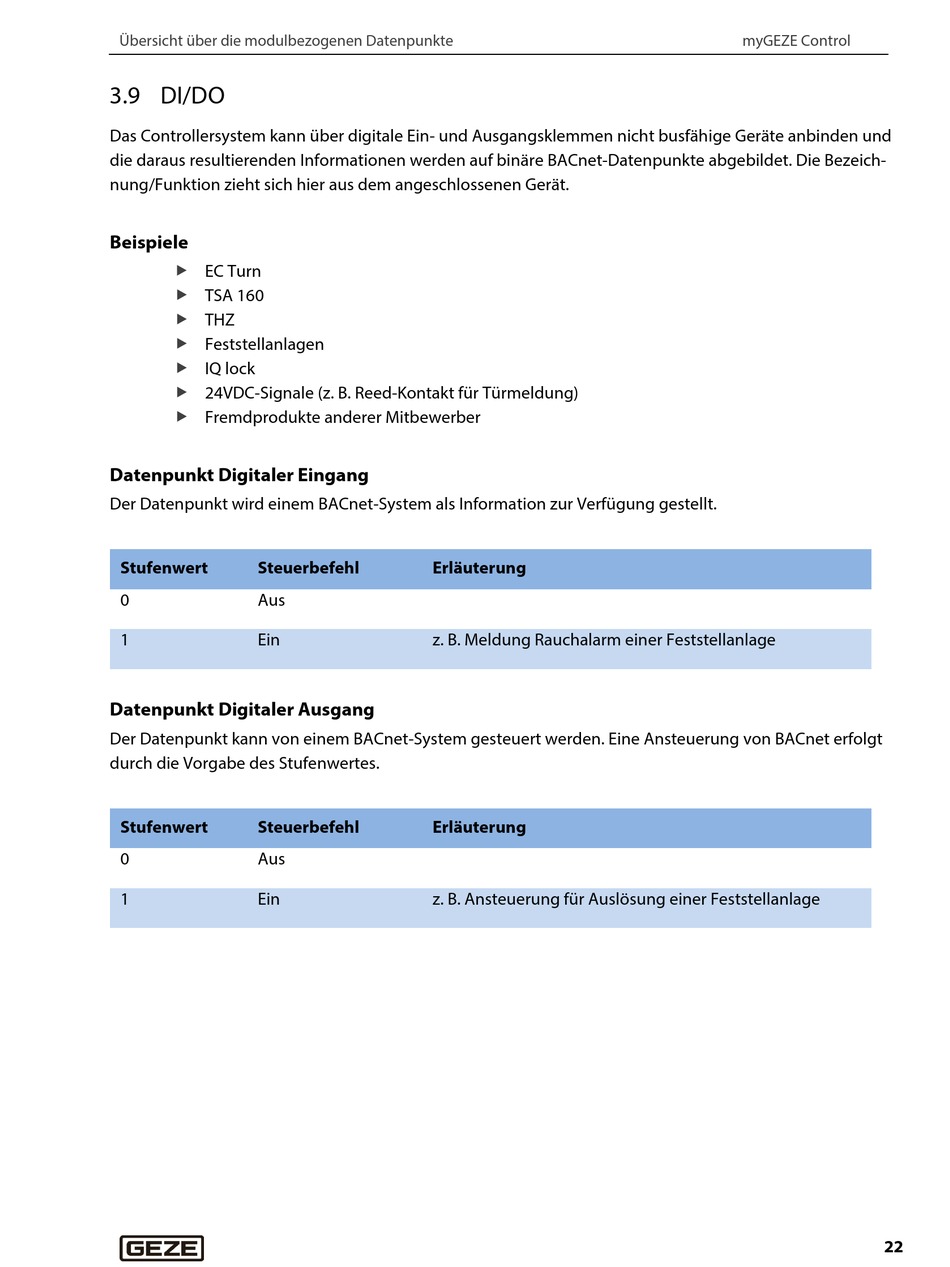

3.9 DI/DO
Das Controllersystem kann über digitale Ein- und Ausgangsklemmen nicht busfähige Geräte anbinden und
die daraus resultierenden Informationen werden auf binäre BACnet-Datenpunkte abgebildet. Die Bezeich-
nung/Funktion zieht sich hier aus dem angeschlossenen Gerät.
Beispiele
EC Turn
TSA 160
THZ
Feststellanlagen
IQ lock
24VDC-Signale (z. B. Reed-Kontakt für Türmeldung)
Fremdprodukte anderer Mitbewerber
Datenpunkt Digitaler Eingang
Der Datenpunkt wird einem BACnet-System als Information zur Verfügung gestellt.
Stufenwert
Steuerbefehl
0
Aus
1
Ein
Datenpunkt Digitaler Ausgang
Der Datenpunkt kann von einem BACnet-System gesteuert werden. Eine Ansteuerung von BACnet erfolgt
durch die Vorgabe des Stufenwertes.
Stufenwert
Steuerbefehl
0
Aus
1
Ein
Erläuterung
z. B. Meldung Rauchalarm einer Feststellanlage
Erläuterung
z. B. Ansteuerung für Auslösung einer Feststellanlage
myGEZE Control
22
