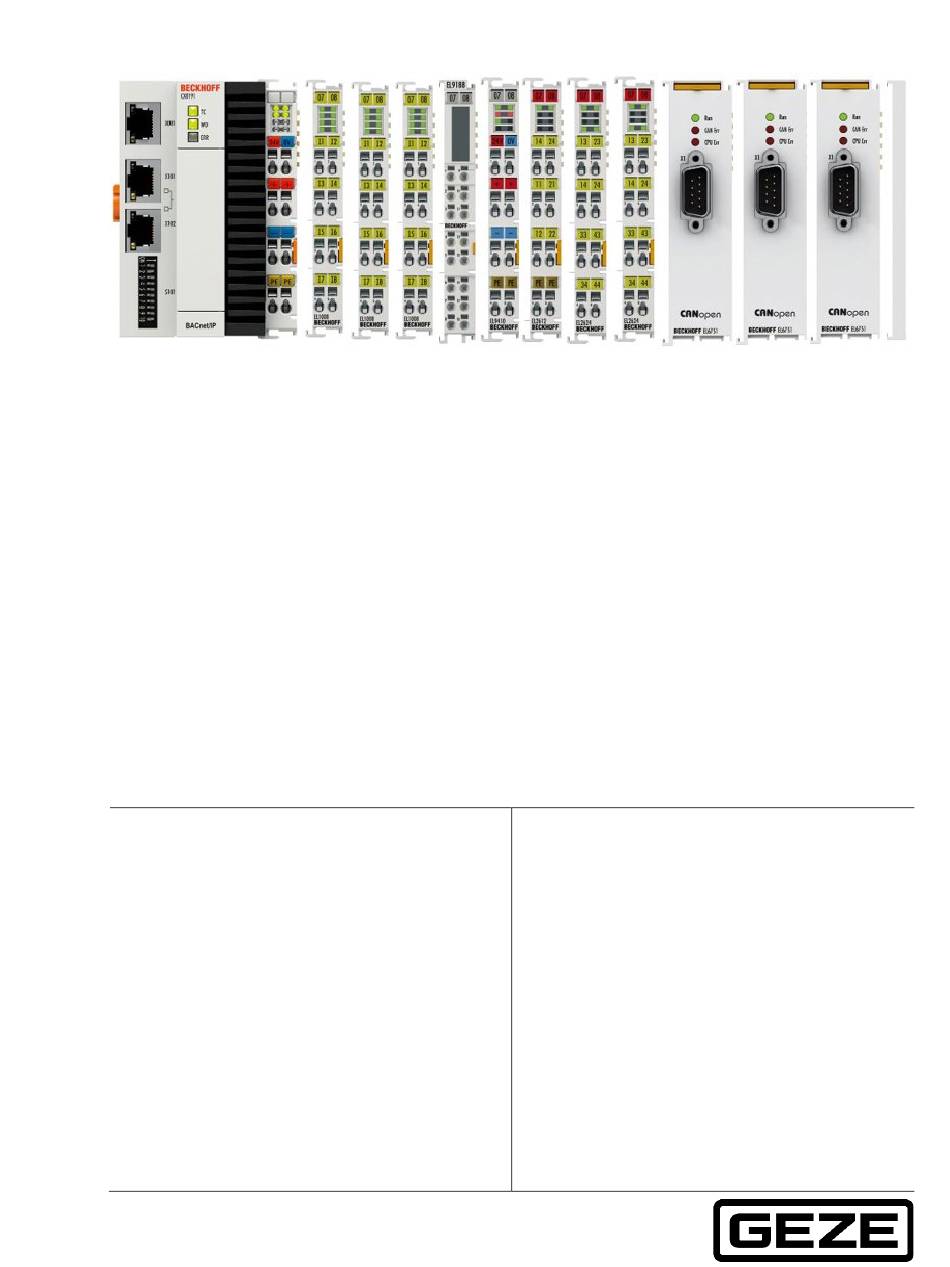

- Seite 1 Control DE Benutzerhandbuch Gebäudeautomationssystem Übersicht • Modultypen • BACnet-Datenpunkte 207846-00 09/2023...
- Seite 2 Control Inhaltsverzeichnis Einführung ....................................3 Symbole und Darstellungsmittel ............................ 3 Mitgeltende Dokumente ..............................3 Modultypen ..................................... 4 Übersicht über die modulbezogenen Datenpunkte ....................5 Controllersystem ................................... 5 Modul TZ: Fluchttürsteuerung, Rettungswegsysteme ................... 7 DCU ......................................9 DCU+TZ ....................................14 Door ......................................
- Seite 3 Einführung myGEZE Control Einführung 1.1 Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Signalwort gekennzeichnet sind.
- Seite 4 Modultypen myGEZE Control Modultypen Die Datenabbildung der GEZE Produktsysteme erfolgt über vordefinierte Modultypen. Aus diesen Typen ergibt sich für ein Produkt oder eine Produktkombination ein fest definierter Satz an BACnet-Datenpunkten (BACnet-objects). Dieser definierte Satz ist quasi als digitaler Maximalausbau zu betrachten. Das kann man alles verwenden, man kann aber auch eine Auswahl daraus nutzen.
- Seite 5 Übersicht über die modulbezogenen Datenpunkte myGEZE Control Übersicht über die modulbezogenen Datenpunkte 3.1 Controllersystem Das Controllersystem bietet die Möglichkeit globale Funktionen für das Gesamtgerät zur Verfügung zu stel- len. Neben einigen systembedingt immer vorhandenen Objekten wie z. B. das Device-Objekt selbst, sind das virtuelle Datenpunkte, die für eine übergreifende Funktion im Controller notwendig sind.
- Seite 6 Übersicht über die modulbezogenen Datenpunkte myGEZE Control Default-Setting Typ/Objekt Funktion Notification_Class-50 Alarme Notification_Class-60 Störungen Notification_Class-70 Wartungen Notification_Class-80 Meldung Notification_Class-90 Zählung Default sind die Alarmklassen wie in der o.a. Tabelle abgebildet definiert und die einzelnen Datenpunkte ge- mäß ihrer Funktion den einzelnen Klassen zugeordnet.
- Seite 7 Übersicht über die modulbezogenen Datenpunkte myGEZE Control 3.2 Modul TZ: Fluchttürsteuerung, Rettungswegsysteme Mögliche Geräte Türzentralen TZ320, TZ321, TZ322 Verriegelungselement (FTV320, MA500, FTÖ) Türterminal (T320) Datenpunkte Über einen Datenpunkt Betriebszustand (BACnet-Objekttyp: Multistate Value ) werden, gesammelt als ein mehrstufiger Datenpunkt, die möglichen Betriebszustände des Systems übermittelt.
- Seite 8 Sabotagealarm wird ausgelöst, wenn das Gehäuse einer Systemkom- Klemmbox ponente geöffnet wird. CAN-Bus Störung Verbindungsstörung zu myGEZE Control. Datenpunkt löst aus, wenn eine CAN-Adr. programmiert ist, aber die Busverbindung nicht be- steht. Relaisfehler Relaisfehler durch Kurzschluss, klebendes Relais oder Verpolung.
- Seite 9 Übersicht über die modulbezogenen Datenpunkte myGEZE Control 3.3 DCU Mögliche Geräte DCU1 DCU2 DCU6 DCU8 Datenpunkte Multistate Value Über einen Datenpunkt Betriebszustand (BACnet-Objekttyp: ) werden, gesammelt als ein mehrstufiger Datenpunkt, die möglichen Betriebszustände des Systems übermittelt. Die aufgelisteten Be- triebszustände sind in den Stufentexten hinterlegt.
- Seite 10 Betriebsartenwahl gesperrt Die Vorgabe einer Betriebsartenwahl ist für diesen Antrieb gesperrt (nur Tür-Typ EMD). CAN-Bus Störung Verbindungsstörung zu myGEZE Control. Datenpunkt löst aus, wenn eine CAN-Adresse programmiert ist, aber die Busverbindung nicht besteht. Wartung Auswertung der, vom Antrieb übergebenen, Störcodes bzgl. War- tung.
- Seite 11 Betriebsartenwahl gesperrt Die Vorgabe einer Betriebsartenwahl ist für diesen Antrieb gesperrt (nur Tür-Typ EMD). CAN-Bus Störung Verbindungsstörung zu myGEZE Control. Datenpunkt löst aus, wenn eine CAN-Adresse programmiert ist ,aber die Busverbindung nicht besteht. Wartung Auswertung der, vom Antrieb übergebenen, Störcodes bzgl. War- tung.
- Seite 12 Übersicht über die modulbezogenen Datenpunkte myGEZE Control Steuerbefehle Multistate Value Über einen Datenpunkt Schaltobjekt (BACnet-Objekttyp: ) können Steuerbefehle, für die Vorgabe der Betriebsart, an das System gesendet werden. Eine Ansteuerung von BACnet erfolgt durch die Vorgabe des Stufenwertes. Der Systemzustand wird über den Datenpunkt Betriebszustand (BACnet-Objekttyp:...
- Seite 13 Übersicht über die modulbezogenen Datenpunkte myGEZE Control Datenpunkte zur Auswertung der Störcodes Die GEZE Automatikantriebe liefern im Falle eines auftretenden Ereignisses bis zu 80 Meldungen, die über einen Störcode ausgegeben werden. Dieser Störcode beinhaltet Informationen aus unterschiedlichen Gründen. Sie werden in der Weitergabe auf...
- Seite 14 Übersicht über die modulbezogenen Datenpunkte myGEZE Control 3.4 DCU+TZ Datenpunkte Über einen Datenpunkt Betriebszustand DCU werden gesammelt als ein mehrstufiger Datenpunkt die mög- lichen Betriebszustände des Systems übermittelt. Die aufgelisteten Betriebszustände sind in den Stufentexten hinterlegt. Die Erläuterung der Betriebszustände ist identisch zum Typ DCU. Siehe 3.3 DCU.
- Seite 15 Verbindung zwischen den Komponenten Türzentrale-Türterminal - Türterminal oder Klemmbox Klemmenbox ist gestört. CAN-Bus Störung Verbindungsstörung zu myGEZE Control. Datenpunkt löst aus, wenn eine CAN-Adresse programmiert ist, aber die Busverbindung nicht besteht. Wartung Auswertung der vom Antrieb übergebenen Störcodes bzgl. War- tung.
- Seite 16 Übersicht über die modulbezogenen Datenpunkte myGEZE Control 3.5 Door Eine Anbindung der Türüberwachung im Gebäudeautomationssystem findet Anwendung bei Türen, an de- nen kein automatisches GEZE Antriebssystem angebracht ist und die Türbegehung manuell erfolgt. Datenpunkte Binary Value Über mehrere binäre Datenpunkte (BACnet-Objekttyp: ) werden Meldungen und Alarme einzeln übergeben.
- Seite 17 Übersicht über die modulbezogenen Datenpunkte myGEZE Control 3.6 MBZ Eine modular aufgebaute MBZ besteht intern aus verschiedenen Funktionsmodulen. Diese können z.T. auch mehrfach verbaut sein. Um diesen modularen Aufbau abbilden zu können ist der Typ MBZ in verschiedene Module aufgeteilt: MBZ.PM...
- Seite 18 Übersicht über die modulbezogenen Datenpunkte myGEZE Control MBZ.CM/SM Binary Value Über mehrere binäre Datenpunkte (BACnet-Objekttyp: ) werden Meldungen und Alarme einzeln übergeben. Jeder Eintrag in der Tabelle entspricht einem Datenpunkt. Meldung/Datenpunkt Erläuterung Rauchalarm Auslösung eines, an dem Modul angeschlossenen, Rauchmelders.
- Seite 19 Übersicht über die modulbezogenen Datenpunkte myGEZE Control Über den Datenpunkt Fenster-Fahrbefehl (BACnet-Objekttyp: Multistate Value ) können Steuerbefehle für eine Ansteuerung an das System gesendet werden. Eine Ansteuerung von BACnet erfolgt durch die Vorgabe des Stufenwertes. Stufenwert Steuerbefehl Erläuterung Kein Befehl Nach Ausführung einer Ansteuerung, fällt der Datenpunkt...
- Seite 20 Übersicht über die modulbezogenen Datenpunkte myGEZE Control 3.7 IQBOX KNX Mögliche Geräte GEZE IQ window drives über IQ Box KNX Slimchain Powerchain F1200+ Verriegelungssystem Datenpunkte Multistate Value/Binary Value Über mehrere Datenpunkte (BACnet-Objekttyp: ) werden Meldungen und Alarme einzeln übergeben.
- Seite 21 Antrieb ist gesperrt. 3.8 KNX Common Ist die KNX-Schnittstelle des Controllersystems und somit auch der GEZE IQ window drives mit dem KNX-Ge- samtsystem des Gebäudes verbunden, können Meldungen zur Steuerung aus dem KNX-System für die Fens- ter verwendet werden. Diese globalen Datenpunkte können in myGEZE Control integriert werden.
- Seite 22 Übersicht über die modulbezogenen Datenpunkte myGEZE Control 3.9 DI/DO Das Controllersystem kann über digitale Ein- und Ausgangsklemmen nicht busfähige Geräte anbinden und die daraus resultierenden Informationen werden auf binäre BACnet-Datenpunkte abgebildet. Die Bezeich- nung/Funktion zieht sich hier aus dem angeschlossenen Gerät.
- Seite 23 Kompatible Produkte myGEZE Control Kompatible Produkte 4.1 Automatikantriebe DCU-Pla- Produkt Hardware Software Modultyp Anbindung über Bedingung tine Ein- und Ausgänge, kein Ladenschluss. Nutzung der Ein- ECturn DCU 7 DOOR Keine Events und und Ausgangskon- Fehlermeldungen takte Ein- und Ausgänge, kein Ladenschluss.
- Seite 24 Kompatible Produkte myGEZE Control mit Zusatzplatine DCU 1,2 DCU 8 ab Rev F ab V 1.8 CAN Bus DCU CAN/CAN-Inter- und 8 face Powerturn, Powerturn F und F-IS, Powerturn F/R Ein- und Ausgänge, und F/R-IS Nutzung der Ein- Keine Events und...
- Seite 25 Kompatible Produkte myGEZE Control Kein Nachtmodus bei FR-Varianten (Flucht- Rev. A ab V4.0 DCU1-NT & DCU 1,2 weg) aus der Ferne, DCU1-2M- CAN Bus und 8 CAN BUS: mit Zusatz- platine DCU CAN/CAN-Interface Slimdrive SL NT und SL Kein Nachtmodus bei...
- Seite 26 Kompatible Produkte myGEZE Control 4.3 MBZ 300 Produkt Hardware Software Modultyp Anbindung über Bedingung CM-Mo- CAN Bus Keine Mischung mit dul V1.0.5 anderen CAN-Gerä- (Zusatz-Modul auf ten an einer Buslinie (kompati- CM-Modul notwen- bel zu dig) Pro Vernetzungs- MBZ-Kon- Controller ist eine...
