Inbetriebnahme
Luftregulierung
Einstellung Gaskompakteinheit MBC-SE
Einstellung Druckregler

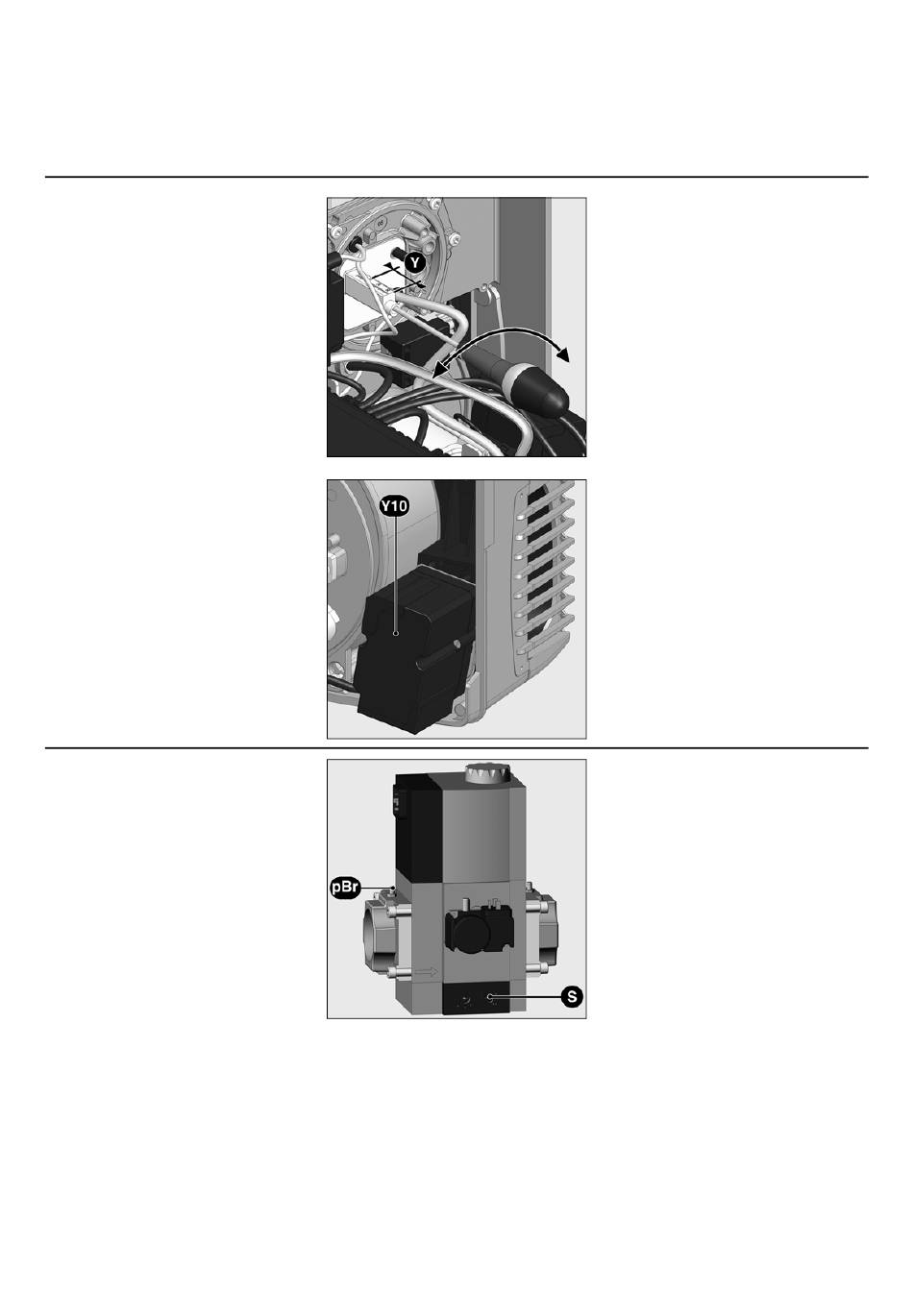

Luftregulierung
Die Regulierung der Verbrennungsluft
erfolgt an zwei Stellen:
• druckseitig über den Öffnungsspalt
zwischen Stauscheibe und Brenner-
rohr
• saugseitig durch die von Stellantrieb
Y10 angetriebene Luftklappe
Einstellung Gaskompakteinheit
MBC-SE
Einstellung Druckregler
Der Gasdruckregler ist ab Werk auf
10mbar eingestellt. Gasdruck nach
erstem Brennerstart prüfen (Messpunkt
pBr am Ausgangsflansch Gasarmatur)
und ggf. über Einstellschraube S
Gasdruck pBr gemäß Tabelle Seite 15
korrigieren. Nach Inbetriebnahme nicht
mehr ändern.
16
09/2014 - Art. Nr. 4200 1038 2500A
Die Luftregulierung im Brennkopf
beeinflusst neben dem Luftdurchsatz
auch die Mischzone und den Luftdruck
im Brennerrohr. Drehen der Stell-
schraube A
- nach rechts: mehr Luft
- nach links: weniger Luft
• Das Maß Y gemäß Einstelltabelle
justieren.
Luftregulierung über Luftklappe
Die Luftregulierung erfolgt saugseitig
über eine Luftklappe. Diese wird durch
den Stellantrieb Y10 angetrieben.
