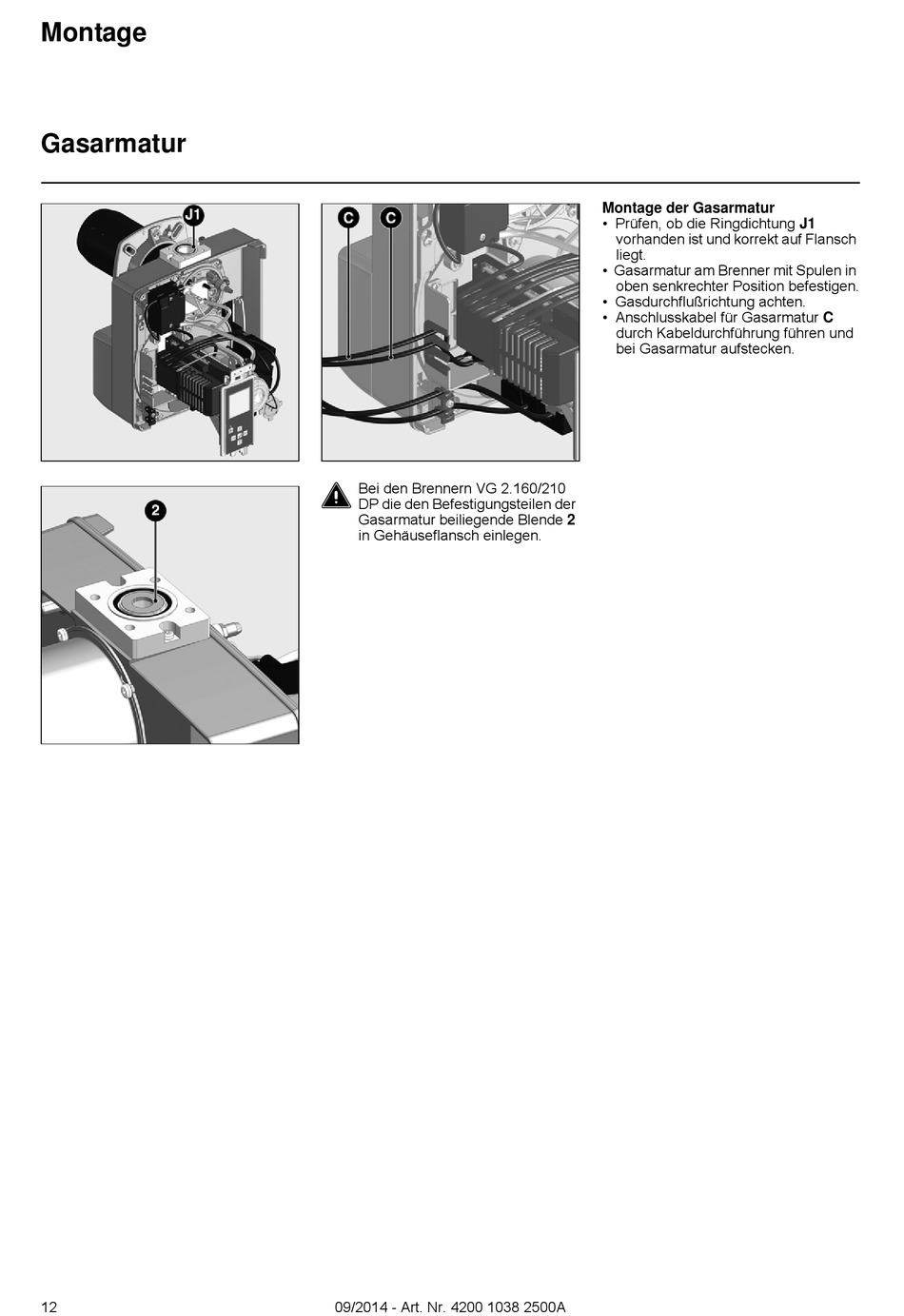

Montage
Gasarmatur
12
Bei den Brennern VG 2.160/210
DP die den Befestigungsteilen der
Gasarmatur beiliegende Blende 2
in Gehäuseflansch einlegen.
09/2014 - Art. Nr. 4200 1038 2500A
Montage der Gasarmatur
• Prüfen, ob die Ringdichtung J1
vorhanden ist und korrekt auf Flansch
liegt.
• Gasarmatur am Brenner mit Spulen in
oben senkrechter Position befestigen.
• Gasdurchflußrichtung achten.
• Anschlusskabel für Gasarmatur C
durch Kabeldurchführung führen und
bei Gasarmatur aufstecken.
