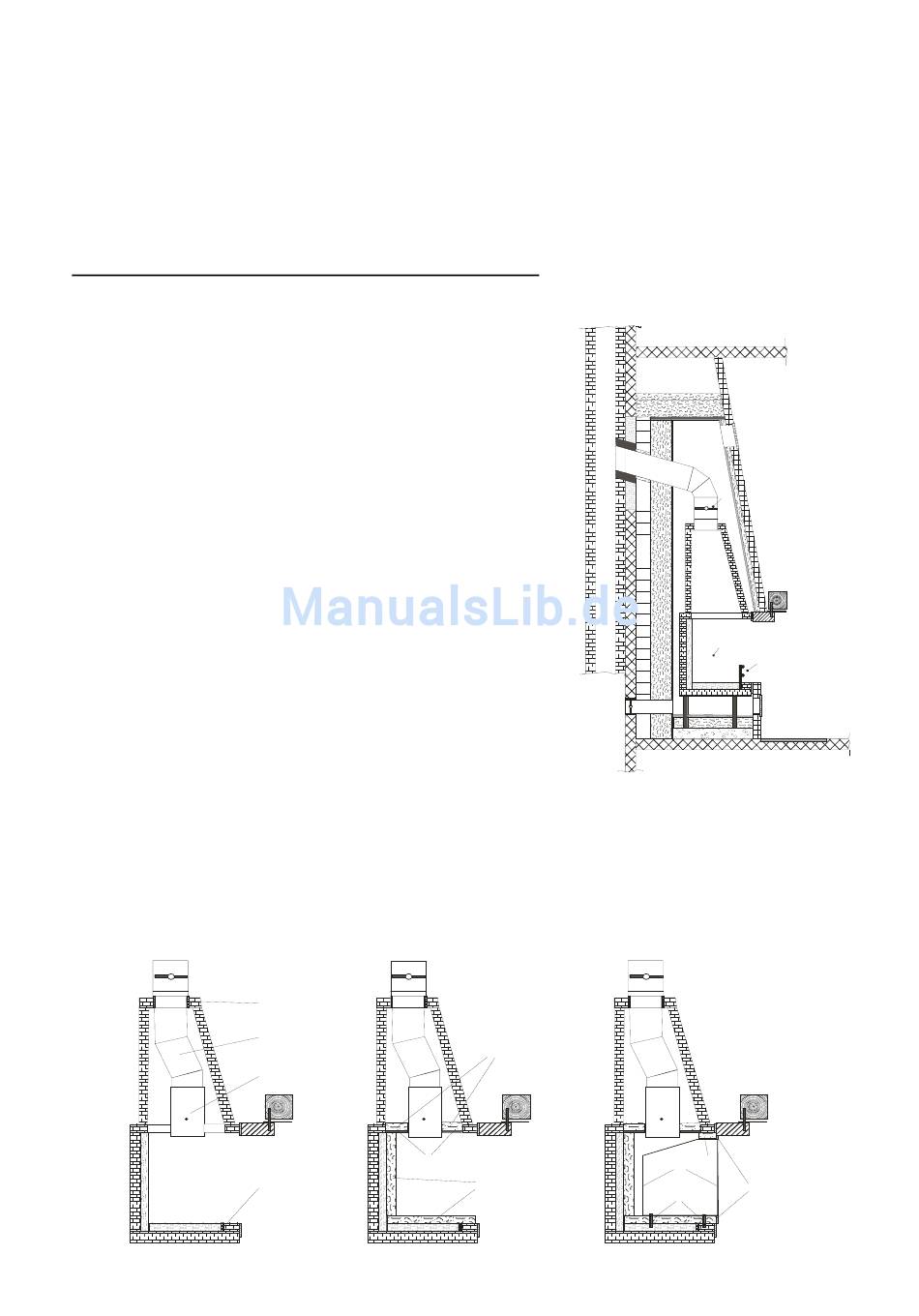

Einbaubeispiel Kaminkassette - mit direktem Rohranschluss
- Einbaumaßnahmen, die eine Beschädigung des offenen
Kamins bewirken und die Sicherheit mindern, sind nicht
statthaft.
Fachmännisches Anbringen von Befestigungselemente
(z.B. durch Bohren oder Schweißen) sind erlaubt.
Die Bilder 1 – 6 beschreiben den fortlaufenden Einbau
der Kaminkassette in den vorhandenen offenen Kamin.
Legende Bild 1
1
Feuerraum
2
Stehrost
3
Absperrklappe
Legende Bild 2
39 Dichtung
40 Verbindungsstück (starre Stahlrohrverbindung)
41 Schieberohr
54 Verfüllung (Stehrost Fixierung)
Legende Bild 3
20 Differenzdämmschicht Rückwand + Boden
21 Tragelemente
22 Differenzdämmschicht Decke
Legende Bild 4
Bild 1 - vorhandener offener Kamin
47 Umlaufende Frontspaltabdichtung (Mineralwolle)
48 Blechverblendung (umlaufender Frontspalt)
49 Konvektionsluftmantel
52 Distanzfüße Konvektionsluftmantel
Bild 2 - Verbindungsstück
39
40
41
21
54
Bild 3 - Differenzdämmschicht
22
20
Bild 4 – Konvektionsluftmantel
3
1
2
49
47
48
52
9
