17
Konvektionsluftkanal Rückwand und Seitenwand 50 mm
18
Feuerraummauerwerk vorhandener offener Kamin
19
Schamottesteinverkleidung Feuerraumwände des
vorhandenen offenen Kamins
33
Konvektionsluftöffnung (Warmluftaustritt)
Mindestöffnung, empfohlen: 500 cm²
34
Konvektionsluftgitter
Fläche nicht verschließbar, empfohlen: 500 cm²
35
Blechverkleidung Verkleidung (Schürze)
(Faserschutz in der Konvektionsluftkammer)
36
Wärmedämmschicht nach AGI Q 132
Verkleidung: evtl. 20 mm dick
37
Verkleidung
38
Absperrklappe
39
Dichtung
40
Verbindungsstück (starre Stahlrohrverbindung,
Aluminiumflexrohr nicht statthaft)
41
Schieberohr (starres Stahlrohr)
42
Vorhandene Dehnungsfuge mit Dichtung verschlossen
43
Zu schützender Zierbalken (rundum Belüftet)
44
Zierbalkenbefestigung
45
Zierbalkenabschirmblech
(Strahlungs- und Hitzeschutz)
46
Tragrahmen
47
Umlaufende Frontspalt-
abdichtung mit Mineralwolle
nach AGI Q 132

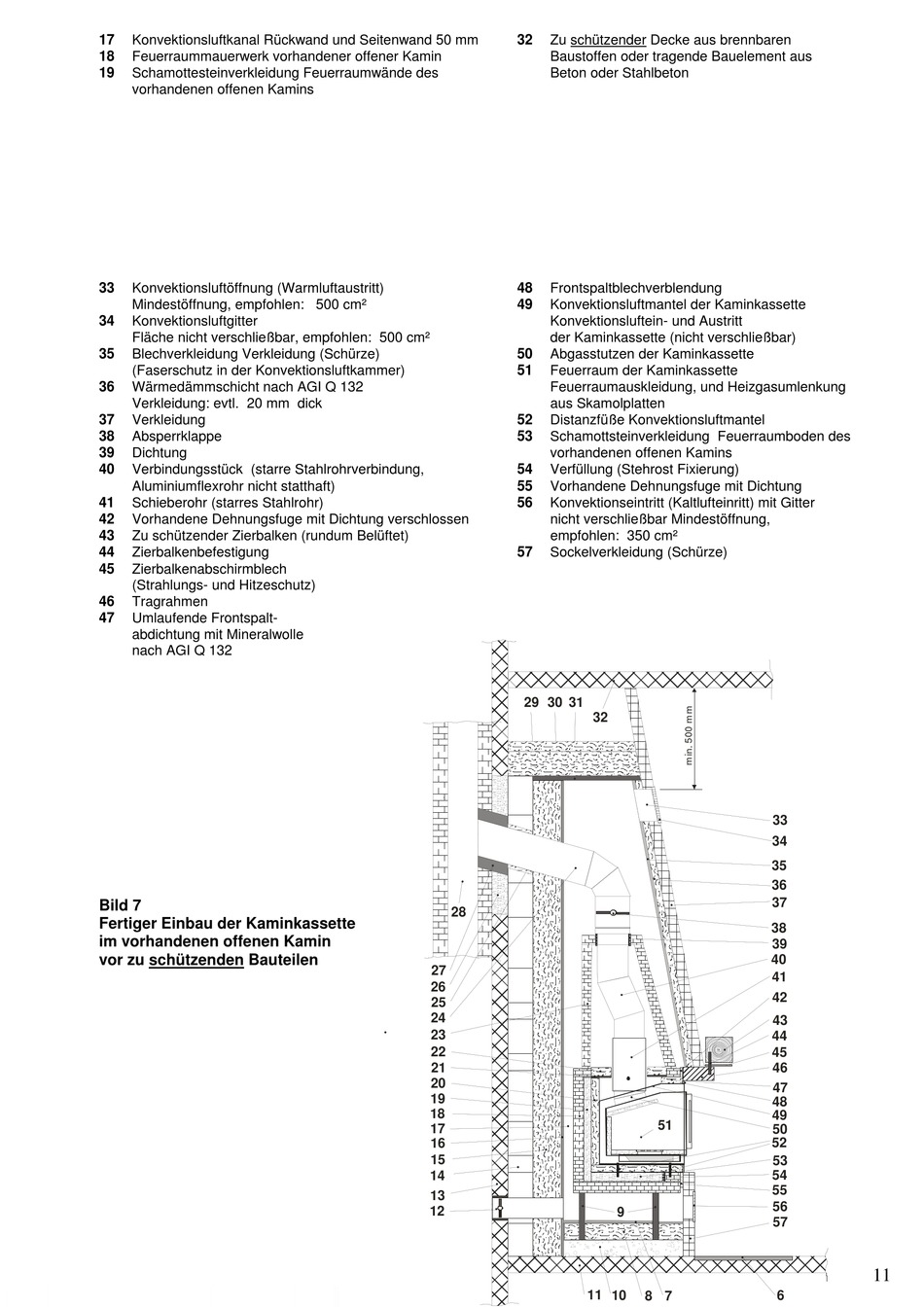

Bild 7
Fertiger Einbau der Kaminkassette
im vorhandenen offenen Kamin
vor zu schützenden Bauteilen
32
Zu schützender Decke aus brennbaren
Baustoffen oder tragende Bauelement aus
Beton oder Stahlbeton
48
Frontspaltblechverblendung
49
Konvektionsluftmantel der Kaminkassette
Konvektionsluftein- und Austritt
der Kaminkassette (nicht verschließbar)
50
Abgasstutzen der Kaminkassette
51
Feuerraum der Kaminkassette
Feuerraumauskleidung, und Heizgasumlenkung
aus Skamolplatten
52
Distanzfüße Konvektionsluftmantel
53
Schamottsteinverkleidung Feuerraumboden des
vorhandenen offenen Kamins
54
Verfüllung (Stehrost Fixierung)
55
Vorhandene Dehnungsfuge mit Dichtung
56
Konvektionseintritt (Kaltlufteinritt) mit Gitter
nicht verschließbar Mindestöffnung,
empfohlen: 350 cm²
57
Sockelverkleidung (Schürze)
29 30 31
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
32
51
9
11 10
8 7
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
52
53
54
55
56
57
11
6
