SRAM Bluto Wartungsanleitung Seite 26

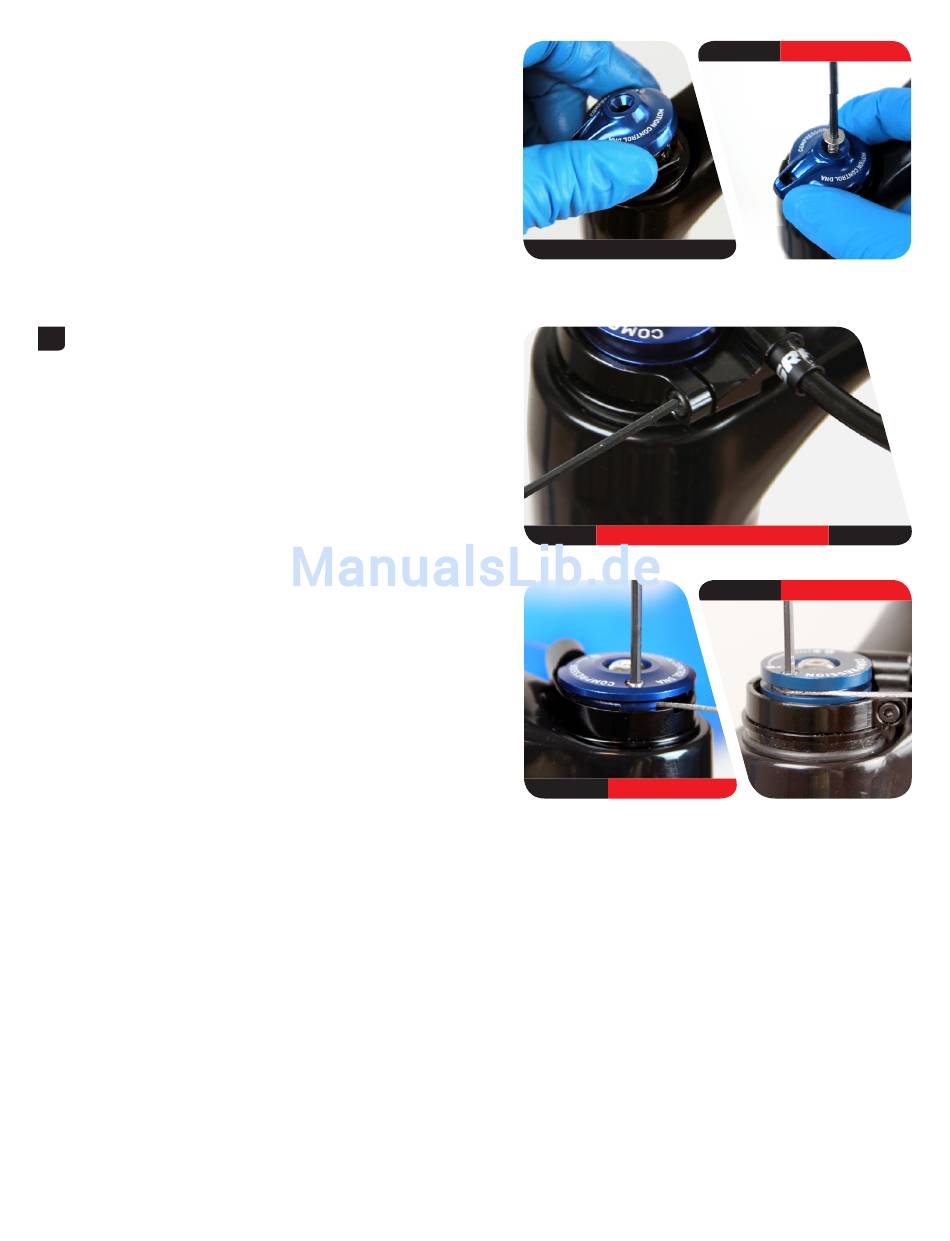

RL: Montieren Sie den Druckstufeneinstellring so auf der
Abdeckkappe des Druckstufendämpfers, dass die Nase des
Einstellrings am Anschlag anliegt.
Ziehen Sie die Befestigungsschraube des Druckstufeneinstellrings
mit einem 2,5-mm-Inbusschlüssel mit 1,4 N•m fest.
RLT: RLT und RL Remote: Montieren Sie den Zuganschlagring an der
4
Druckstufen-Abdeckkappe, sodass der Zuganschlag zur Vorderseite
der Gabel weist und senkrecht zum Gabelkopf steht. Setzen Sie die
Zugendkappe und die Außenhülle in die Aufnahme ein.
Ziehen Sie die Klemmschraube mit einem 2-mm-Inbusschlüssel mit
1,4 N•m fest.
Wickeln Sie den Zug um den Zugring und führen Sie ihn durch die
Zugbefestigungsbohrung. Ziehen Sie die Zugklemmschraube mit
einem 2-mm-Inbusschlüssel mit 0,9 N•m fest, während Sie kräftig
am Zug ziehen.
Schneiden Sie den überstehenden Zug so ab, dass 30 mm aus der
Zugbefestigungsbohrung herausragen. Bringen Sie eine Endkappe
an und stecken Sie das Zugende in den Schlitz des Zugrings.
2,5 mm
RL
2 mm 1,4 N•m
2 mm RL
2 mm RLT 0,9 N·m
Einbau des Druckstufendämpfers
1,4 N·m
0,9 N·m
