3.3.3
Tastsystem-Schutzvorrichtung
Die Außenhülle des Tastsystems dient als Auslöser der Schutzfunktion; sobald
übermäßige Kraft auf die Abdeckung einwirkt, stoppt die Schutzvorrichtung den Betrieb.
Zusätzlich ist die Tastsystem-Aufnahme mit zwei Schutzschaltern ausgerüstet, die
ebenfalls bei zu starker Krafteinwirkung die Schutzfunktion auslösen.

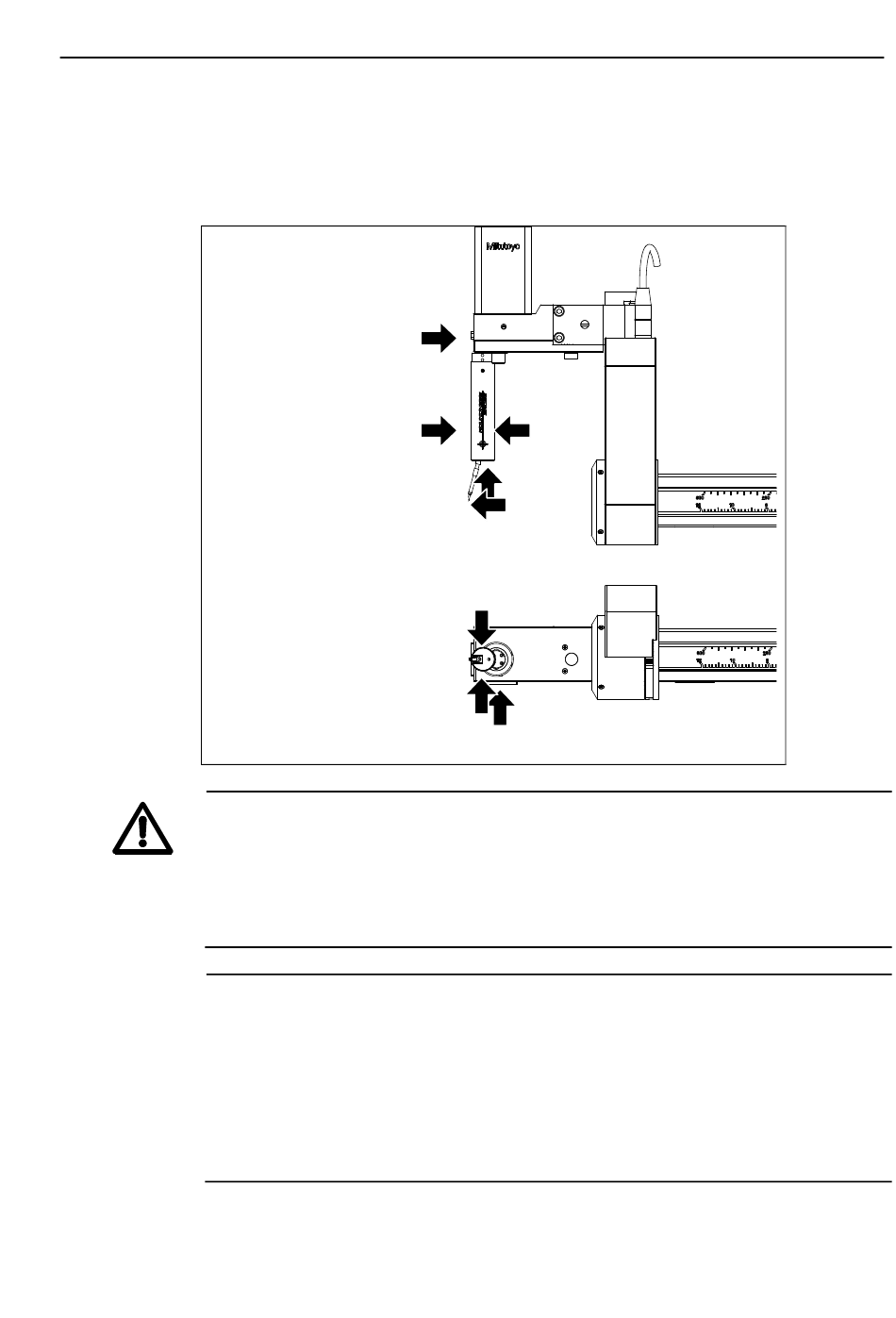

Die Schutzvorrichtung wird
ausgelöst, sobald in
Pfeilrichtung eine zu starke
Krafteinwirkung erfolgt. Alle
Vorgänge werden gestoppt.
• Um Unfälle zu vermeiden, darf die Ausrichtung von Tastsystem und Tastsystem-
Aufnahme nicht manuell geändert werden.
VORSICHT
• Wenn die Schutzfunktion durch eine Kollision des Tastsystems mit Werkstück oder
Drehtisch ausgelöst wurde, verfahren Sie X- und Z-Achse manuell an eine sichere
Position und versetzen Sie das System wieder in den Normalbetrieb (siehe unten).
WICHTIG
Rückkehr zum Normalbetrieb
Bei der Aktivierung der Schutzvorrichtung schaltet sich der System-Unterschalter vorne
am Controller aus. Alle LEDs auf der Joystick-Box blinken. Alle motorischen Antriebe
werden gestoppt; fahren Sie das Tastsystem manuell an eine sichere Position und
schalten Sie dann den System-Unterschalter wieder ein.
Auf dem PC-Monitor erscheint ein Dialogfeld mit der Frage, ob das System fortfahren
oder neu gestartet werden soll. Wählen Sie die gewünschte Vorgehensweise.
Nr. 99MBB387D
3. Bedienung
3-9
