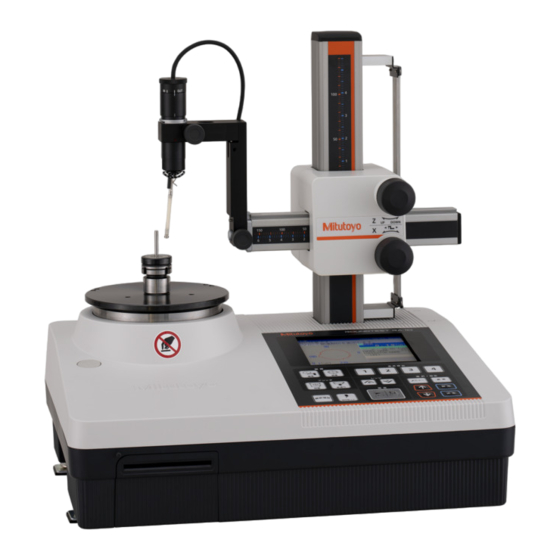

Mitutoyo RA-10 Handbücher
Anleitungen und Benutzerhandbücher für Mitutoyo RA-10. Wir haben
1
Mitutoyo RA-10 Anleitung zum kostenlosen PDF-Download zur Verfügung: Bedienungsanleitung
Mitutoyo RA-10 Bedienungsanleitung (252 Seiten)
Marke:
Mitutoyo
| Kategorie:
Messgeräte
| Dateigröße: 7.14 MB
Inhaltsverzeichnis
In diesem Handbuch Verwendete Symbole
3
Sicherheitsmaßnahmen
3
Warnaufkleber
5
Sicherheitshinweise (Unbedingt Lesen!)
6
Vorsichtsmaßnahmen Beim Gebrauch
8
Gewährleistung
10
Hinweis zur Exportkontrolle
10
Inhaltsverzeichnis
11
Entsorgung von Elektrischen & Elektronischen Geräten
10
1 Einführung
15
Übersicht
15
Systemkonfiguration
15
Bezeichnung und Funktion der Einzelnen Bauteile
16
Hauptgerät
16
Drehtisch
17
Säuleneinheit
19
Anschlüsse auf der Rückseite
23
Wartungseinheit
25
2 Installation
27
Umgebungsbedingungen
27
Luftfeuchtigkeit
27
Staub und Schmutz
28
Spannungsversorgung
28
Installation
29
Platzbedarf am Aufstellungsort
29
Transport/Installation/Versetzen des Systems
30
Anschließen der Systemkomponenten
31
Tastelement Einsetzen
31
Tastelement Abnehmen
31
Tastsystemhalter und Tastsystem Anbringen
31
Tastsystemhalter und Tastsystem Abnehmen
32
Kabel Anschließen
33
Hauptgerät Nivellieren
34
Anbringen des SD-Maßstabs (Option)
35
Roundtest Ein- und Ausschalten
37
3 Grundbetrieb
39
Booten von RA-10
39
Werkstückeinrichtung
40
Vorgehensweisen bei der Werkstückeinrichtung
40
Einstellen des X-Achsen-Anschlags
42
Durchführen der Messung/Analyse mit den Tasten zum Aufrufen der Bedingungen
44
Wofür werden die Tasten zum Aufrufen der Bedingungen Verwendet
44
Messbeispiele unter Verwendung der Tasten zum Aufrufen der Bedingungen
45
Wenn Gleichzeitig Zentriert/Nivelliert und Gemessen wird
45
Wenn nur Gemessen wird
46
Speichern einer Einfachen Funktion
47
Ergebnisse Drucken
48
Drucken
48
Papiervorschub
48
Speichern der Messergebnisse
49
Ausschalten des RA-10
49
4 Kalibriermessung
51
Kalibrieren des Tastsystems
51
Durchführen der Statischen Kalibrierung
51
Durchführen der Dynamischen Kalibrierung
54
Ändern der Kalibrierbildschirmbedingungen
56
Umschalten zwischen Statischer und Dynamischer Kalibrierung
56
Ändern der Statischen Kalibrierbedingungen
57
Ändern der Messausrichtung
57
Ändern der Kalibrierrate
58
Ändern der Dynamischen Kalibrierbedingungen
59
Ändern der Berechnungsmethode
61
5 Zentrier-/Nivelliermessung
63
Zentrieren/Nivellieren
63
Einrichten eines Werkstücks
64
Messen der Zentrier-/Nivellierbeträge
67
Einfache Querschnittkonturmessung zum Zentrieren
67
Messen einer Einfachen Ebene zum Nivellieren
69
Doppelte Querschnittkonturmessung zum Nivellieren
71
Doppelte Querschnittkonturmessung zum Zentrieren/Nivellieren
73
Mehrpunktmessung zum Zentrieren/Nivellieren
76
Einstellen der Zentrier-/Nivellierbeträge
78
Ändern der Zentrierbildschirmbedingungen
81
Ändern der Messbedingungen für das Zentrieren/Nivellieren
81
Ändern der Messausrichtung
82
Modifizieren der Messmethode
82
Modifizieren der Nutenbearbeitung (Parameter)
83
Ändern der Zentrier-/Nivelliermethode
85
Ändern der Einstellmethode
85
Ändern der Einstellbedingungen für das Zentrieren/Nivellieren
86
6 Messung/ Analyse
87
Messprozedur der Einzelnen Analyseelemente
88
Rundheit (Einfacher Querschnitt)
88
Koaxialität
92
Konzentrizität
96
Rundlauf (Radiale Richtung)
100
Ebenheit (Einfacher Querschnitt)
104
Elementmessvorgang
107
Auflisten oder Löschen von Messelementen (Querschnitte)
113
Auflisten der Messelemente (Querschnitte)
113
Löschen der Messelemente (Querschnitte)
113
Umschalten auf andere Analyseergebnisanzeigen
115
Ändern der Messbildschirmbedingungen
116
Vorgehensweisen zum Ändern der Elemente
117
Ändern der Anzahl an Messungsquerschnitten
117
Ändern der Messfolge der Auswerteelemente
118
Ändern der Nutenbearbeitung (Parameter)
119
Ändern der Berechnungsmethode
120
Ändern der Einstellung für die Limacon-Fehlerkorrektur
121
Ändern der Aufzeichnungsvergrößerung
122
Ändern der Anzeige Grafikformat
123
Ändern der Toleranz
123
Ändern der Ergebnisbildschirmbedingungen
125
Vorgehensweisen zum Ändern der Elemente
126
Ändern der Werkstückbezeichnung
129
Ändern der Nutenbearbeitung (Option)
131
7 Speichern der Bedingungen
139
Funktion zum Speichern der Bedingungen
139
Vorgehensweisen zum Speichern der Bedingungen
140
Booten des Registrierbildschirms
140
Einstellen der Kalibrierrate
141
Einrichten der Zentrierbedingung
142
Eingabe der Messbedingungen
144
Festlegen des Speichernamens
145
Beenden des Speichervorgangs
147
Eingabe-/Ausgabebedingungen
148
Aufrufen der Bedingungen
148
Ausgabe der Bedingung
150
Löschen der Bedingung
151
Initialisieren der Registrierten Bedingungen
152
8 Dateneingabe/-Ausgabe
155
Registrieren einer Datei
155
Eine Messdatei Registrieren
155
Eine Ergebnisdatei Registrieren
158
Eine Registrierte Datei Erneut Aufrufen
160
Eine Messdatei Erneut Aufrufen
160
Eine Ergebnisdatei Erneut Aufrufen
161
Löschen einer Datei
163
Eine Messdatei Löschen
163
Löschen einer Ergebnisdatei
164
Ausgeben von Daten
166
RS-232C-Ausgabe
166
SPC-Datenausgabe
167
USB-Ausgabe (Speichern auf einem USB-Speicher)
168
9 Einrichten der Betriebsumgebung
171
Einstellen der Automatischen Ausführung
171
Einstellung der Parameter
173
Einstellen der Geräte (RA-10 Hardware)
175
Systemeinstellung
178
Tasteneinstellungen
180
Zusatzfunktionen
182
10 Wartung und Inspektion
185
10.1 Tägliche Inspektion und Wartung
185
Prüfung vor der Messung
185
Wartung nach der Messung
186
10.2 Verbrauchsartikel Auswechseln
187
Elemente der Wartungseinheit Auswechseln
187
Druckerpapier Einlegen
188
11 Anhang
189
Auswertungsmethoden für Individuelle Auswerteparameter
189
Auswertungsmethoden für die Rundheit
189
MIC: Methode mit dem Größten Einbeschriebenen
189
MCC: Methode mit dem Kleinsten Umschreibenden
190
Auswertungsmethoden für die Ebenheit
190
11.2 Filter
191
Cutoff-Werte
191
Filterarten
192
Gauß'scher Filter
194
Filter mit Phasen-Korrektur
195
Ausgangssignal bei Tiefpass-Filter
195
Ausgangssignal bei Hochpass-Filter
195
Unterschiede der Filtermerkmale
196
Amplituden-Eigenschaften bei 2CR-Filtern und Gauß-Filtern
196
11.3 Analyseelement
197
Beschreibung der Analyseelemente
197
Koaxialität (Achse zu Element)
199
Ebenheit (ein Element)/Fltt
201
Auswertungsmethoden für die Einzelnen Auswerteparameter
203
11.4 Messwerte
204
Messdaten
204
Tabelle der Messdaten, die für die Auswerteparameter Benötigt werden
205
Vergleichende Tabelle Messdaten / Anzahl der Elemente
205
11.5 Einheitensystem und Anzahl der Anzeigestellen
206
Einheit Inch/Inch
206
11.6 Drucker
207
Parallele Ausgabe
207
Anschlussbelegung
207
Aufzeichnungsvergrößerung und Aufzeichnungsbereich
209
Einheit Inch/Μinch
210
11.7 Datenausgabe
211
RS-232C-Ausgabe
211
Inhalt der Ausgabe
211
Format der Messdaten
211
SPC-Datenausgabe
213
Systemstatus für SPC-Ausgabe
213
Datenformat
214
USB-Ausgabe
215
Ausgabeformate
215
Empfohlene Spezifikationen für die Speicherkarten
215
11.8 Nutenbearbeitung
216
Einstellen der Nutenbearbeitung
216
11.9 Limacon-Fehlerkorrektur
218
Limacon-Fehler
218
Limacon-Fehlerkorrektur
219
Durchführung der Korrektur
220
11.10 die ISO-Norm
221
11.10.1 Iso:2011
221
Begriffe und Parameter
221
11.10.2 Konformität des RA-10 mit ISO:2011
224
Relation zwischen Tastspitzenradius und dem Kleinsten Messdurchmesser
227
12 Spezifikationen
231
12.1 Systemspezifikationen
231
12.2 Standardzubehör
233
Sonderzuhör
234
Austauschbare Tastelemente (Sonderzubehör)
235
13 Fehlersuche
241
Service-Netz
247
