aerosilent centro 1200 (Linksausführung)

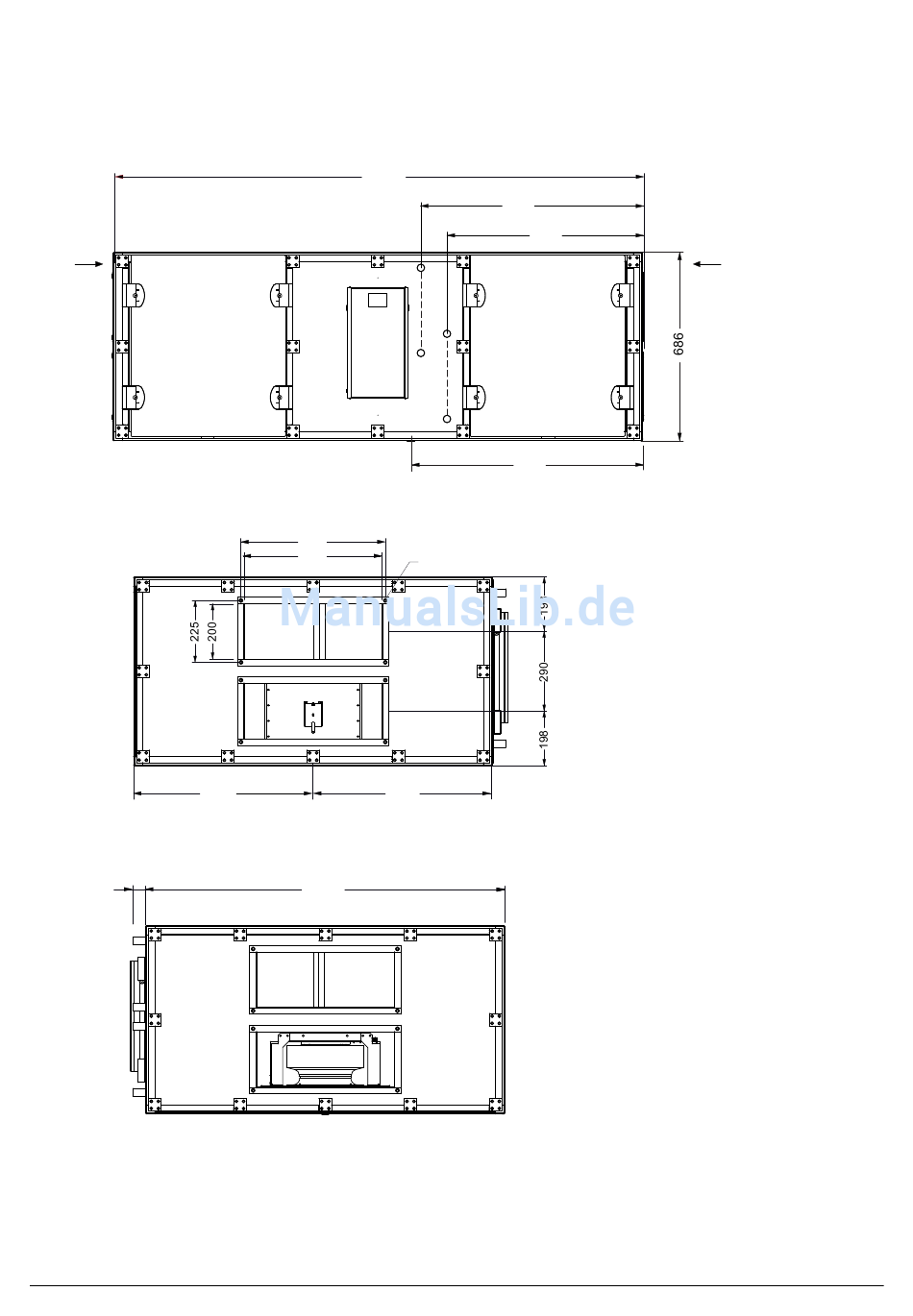

Die Abbildung zeigt Abmessungen und Anschlüsse der Linksausführung des
Zentralgerätes.
A
2
4
A
B
46
Grafi k 2.
Maßzeichnung Linksausführung
Seite 8
1926
8
525
500
9
653
1306
806
710
6.1
5
6.2
7.2
7.1
9
843
M8
5
2
4
653
1
3
B
1
3
1
Außenluft
2
Abluft
3
Fortluft
4
Zuluft
5
Steuerungseinheit
6.1 AUL Wärmetauscher Eintritt
6.2 AUL Wärmetauscher Austritt
7.1 FOL Wärmetauscher Eintritt
(centro P)
7.2 FOL Wärmetauscher Austritt
(centro P)
8
Kabeldurchführung
9
Kondensatablauf
Einbau aerosilent centro 1200
⁄
