B2

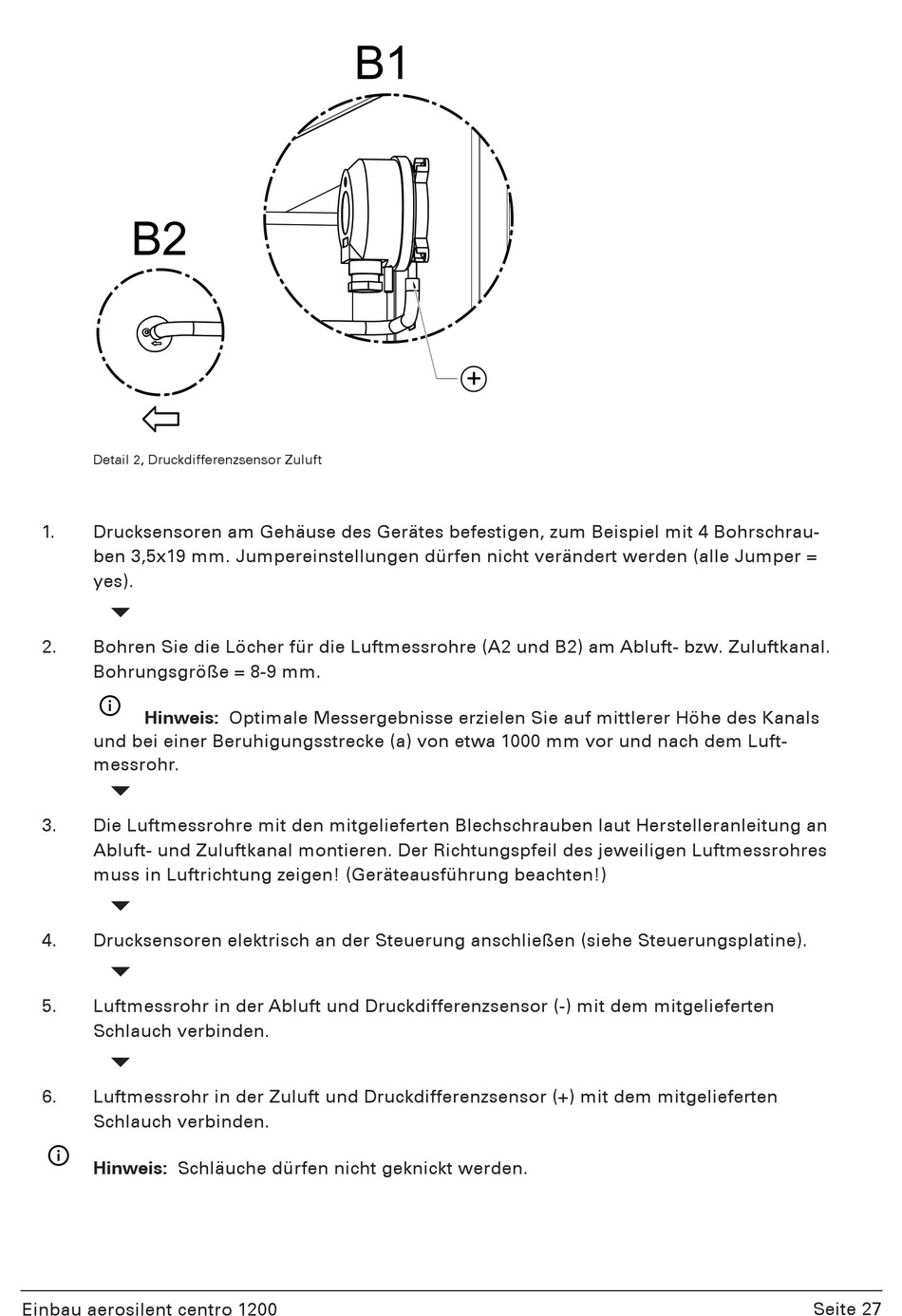

Detail 2, Druckdifferenzsensor Zuluft
1.
Drucksensoren am Gehäuse des Gerätes befestigen, zum Beispiel mit 4 Bohrschrau-
ben 3,5x19 mm. Jumpereinstellungen dürfen nicht verändert werden (alle Jumper =
yes).
2.
Bohren Sie die Löcher für die Luftmessrohre (A2 und B2) am Abluft- bzw. Zuluftkanal.
Bohrungsgröße = 8-9 mm.
i
Hinweis: Optimale Messergebnisse erzielen Sie auf mittlerer Höhe des Kanals
und bei einer Beruhigungsstrecke (a) von etwa 1000 mm vor und nach dem Luft-
messrohr.
3.
Die Luftmessrohre mit den mitgelieferten Blechschrauben laut Herstelleranleitung an
Abluft- und Zuluftkanal montieren. Der Richtungspfeil des jeweiligen Luftmessrohres
muss in Luftrichtung zeigen! (Geräteausführung beachten!)
4.
Drucksensoren elektrisch an der Steuerung anschließen (siehe Steuerungsplatine).
5.
Luftmessrohr in der Abluft und Druckdifferenzsensor (-) mit dem mitgelieferten
Schlauch verbinden.
6.
Luftmessrohr in der Zuluft und Druckdifferenzsensor (+) mit dem mitgelieferten
Schlauch verbinden.
i
Hinweis: Schläuche dürfen nicht geknickt werden.
Einbau aerosilent centro 1200
B1
+
Seite 27
