aerosilent business (Linksausführung)

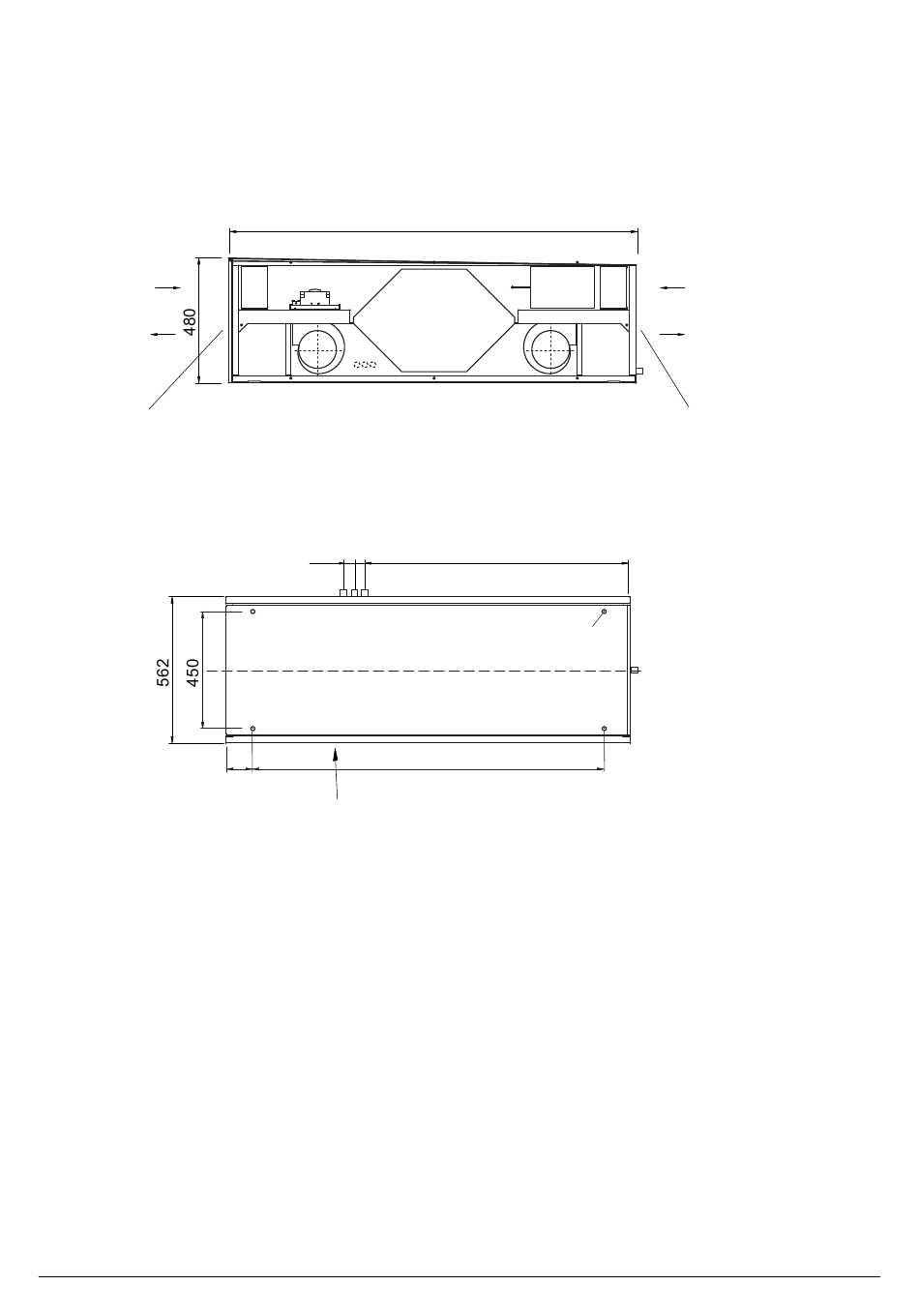

Ansicht ohne Revisionsdeckel:
2
4
Kanalanschluss
mit Profilflansch
Ansicht von oben:
100
1 ........... Luftanschlussstutzen Außenluft, 450x110
2 ........... Luftanschlussstutzen Abluft, 450x110
3 ........... Luftanschlussstutzen Fortluft, 450x110
4 ........... Luftanschlussstutzen Zuluft, 450x110
5 ........... Steuerungseinheit
6 ........... Filter Außenluft
7 ........... Filter Abluft
8 ........... PG-Verschraubung (Durchführung für die elektrischen Leitungen)
9 ........... Kondensatablauf DN15
10 ......... Optionale Frostschutzheizung (FSH)
Seite 10
1570
5
7
8
40
40
8
1350
Revisionsseite
10
6
9
Kanalanschluss
mit Profilflansch
1050
M8
9
1
3
Einbau
