Elektrische Anschlüsse
Achtung: Die elektrischen Anschlüsse dürfen nur von autorisierten Fachpersonen durch-
geführt werden. Dabei sind die regional geltenden Sicherheitsbestimmungen und Vorschriften zu
beachten und einzuhalten.
i
Hinweis: Revisionsdeckel und Deckel der Steuerungseinheit dürfen nur von autorisierten
Fachpersonen geöffnet werden.
i
Hinweis: Das Gerät muss durch einen bauseits zu installierenden Reparatur- und War-
tungsschalter allpolig vom Netz getrennt werden können.
Die Anschlusskabel müssen über die dafür vorgesehene Öffnung an der Steuerungseinheit zum
Klemmblock geführt werden. Nach dem Anschließen der Kabel sind diese mittels Kabelbinder an
die dafür vorgesehenen Laschen zu befestigen. Die Anschlüsse für das individuelle Zubehör ent-
nehmen Sie bitte der Grafi k „Steuerungsplatine" bzw. „Klemmblock" . Installieren Sie die exter-
nen Geräte Ihrer semizentralen Anlage laut Planung.
Datenkommunikation
Für die Datenkommunikation zwischen Geräten bzw. zu einem Raumbediengerät, ist ein Twisted-
Pair-Kabel KAT 5 mit RJ45-Steckern erforderlich. Die Verschaltung (Pinbelegung) sollte wie bei
PC-Netzwerken ausgeführt sein (siehe Richtlinie EIA/TIA-568B oder EIA/TIA-568A).
Achtung: Nicht kompatible Elektronikkomponenten könnten zerstört werden! Die Schnitt-
stellen sind keine Standard Ethernet-Schnittstellen (LAN), da auch die Versorgungsspannung (24
VDC) der Raumbediengeräte anliegt. Computer oder andere Netzwerkkomponenten dürfen nicht
an die Geräte angeschlossen werden!
i
Hinweis: Da die Raumbediengeräte sehr kompakt gestaltet sind, steht für die Kabel-
Anschlüsse nur eingeschränkt Platz zur Verfügung. Fertigen Sie die Anschluss-Stecker für das
Raumbediengerät ohne Zugentlastung und ohne Knickschutztülle.
Prüfung der Datenleitungen
Um Fehlfunktion oder Defekte zu vermeiden, müssen vor der Inbetriebnahme alle Datenleitungen
auf Durchgang und Funktion geprüft werden! Um die korrekte Verdrahtung zu testen, wird eine
Prüfung nach DIN EN 50346 mit einem geeigneten Durchgangsprüfgerät empfohlen.
Potenzialausgleich
Außer dem Potenzialausgleich für das Gerät ist auch für sämtliche am Gerät angeschlossenen
Leitungen (Sole/Wasser/Luft) ein Potenzialausgleich auszuführen. Beachten Sie die örtlichen Vor-
schriften.
Einbau aerosilent centro 1200

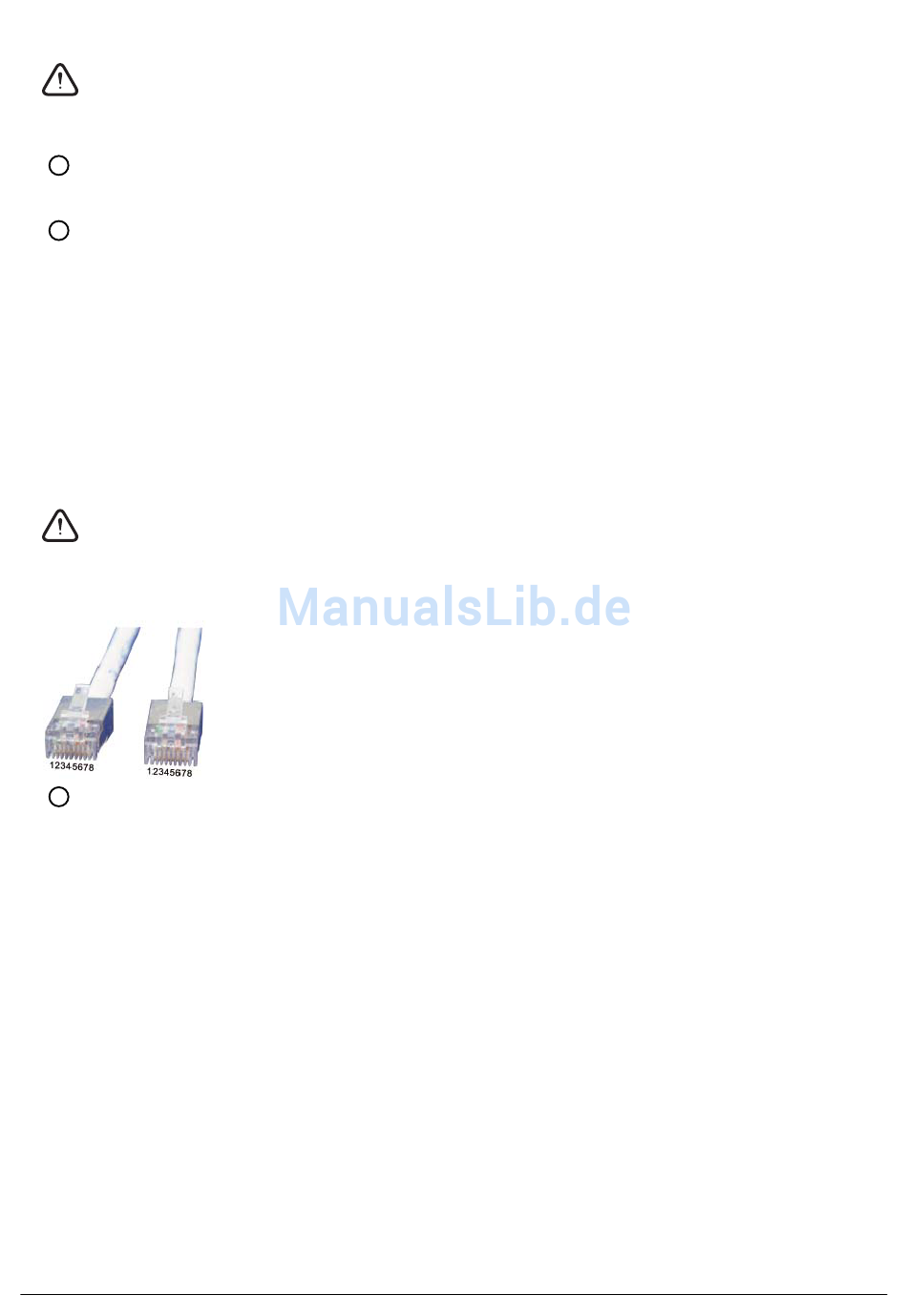

Die Pinbelegung für die Stecker der beiden Kabelenden muss identisch
ausgeführt werden.
Ist an dem einen Kabelende die erste Farbe zum Beispiel Orange, ist auch
am anderen Kabelende die erste Farbe Orange.
Ist an dem einen Kabelende die zweite Farbe z.B. Orange-Weiß gestreift, ist
auch am anderen Kabelende die zweite Farbe Orange-Weiß gestreift.
... etc.
