Sensoren
i
Hinweis: Ausschließlich von drexel und weiss freigegebene Sensoren verwenden!
Alle Sensoren müssen bauseits installiert werden. Die Anzahl der erforderlichen Sensoren ist
konzeptabhängig und je nach Systemvariante verschieden.
Elektrische Anschlüsse CO2-Sensor
CO2 CS-K
Tp
CO2
GND
GND
V+
Temperaturfühler
Achtung: Sachbeschädigung durch unsachgemäß ausgeführte Arbeiten möglich. Mon-
tieren Sie den Temperaturfühler am Gerät ausschließlich an den vorgegebenen Position (siehe
Grafi k „ Temperaturfühler aerosilent centro"). Diese ist auf dem Gerät auch durch eine Körnung
markiert. Beim aerosilent centro V ist an Position B eine Durchführung mit Lammellenstopfen für
den Flüssigfühler vormontiert. Max. Bohrdurchmesser = 8 mm.

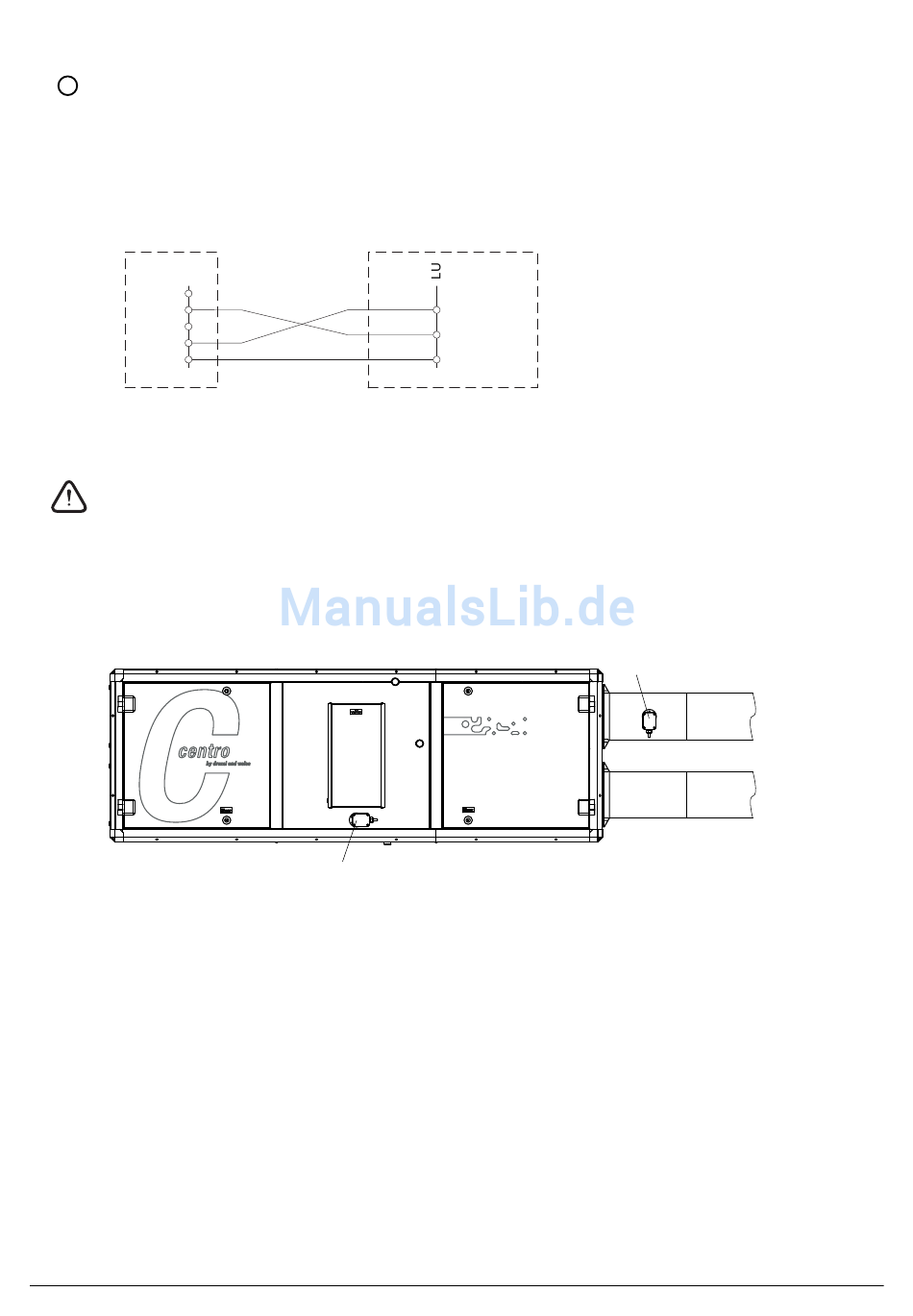

Grafi k 12. Temperaturfühler aerosilent centro
Lüftungsystem 1:
A: Temperaturfühler am Kanal für die Außenluft (T_AUL)
Lüftungssysteme 2:
A: Temperaturfühler am Kanal für die Außenluft (T_AUL)
B: Flüssigfühler für Thermostatventil in der Fortluft am Plattenwärmetauscher
Passivhaussystem:
A: Temperaturfühler am Kanal für die Außenluft (T_AUL)
B: Temperaturfühler in der Fortluft am Plattenwärmetauscher (T_FOL_PWT).
Temperaturfühler an der Soleleitung, in einer Tauchhülse montiert (T_SOLE).
Temperaturfühler mit der Steuerung verbinden, siehe Steuerungsplatine.
Seite 24
3 x 0,5²
SUB - KL4/4
SUB - KL4/5
SUB - KL4/6
B
A
Einbau aerosilent centro 1200
