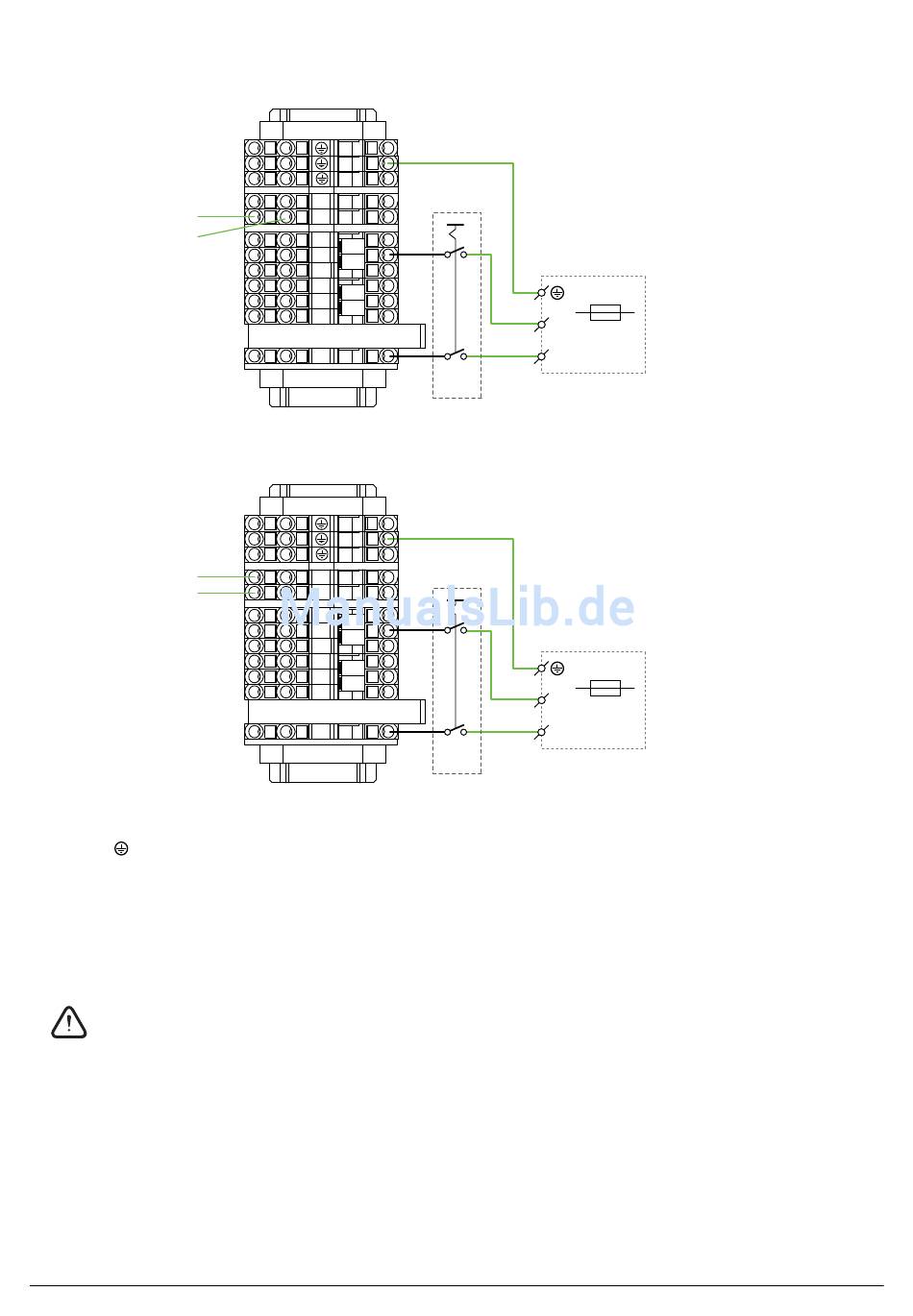

Netzanschluss - Klemmblock X1
Semizentrale Lüftungssysteme
UP-SOLE
UP-H
Semizentrales Passivhaussystem
UP-SOLE-FOL
UP-SOLE-AUL
F1
L, N,
S1
UP-H
UP-SOLE
UP-SOLE-AUL
UP-SOLE-FOL
Achtung: Beim Passivhaussystem wird die zentrale Sole-Pumpe nicht über das Komfortlüf-
tungsgerät aerosilent centro angesteuert, weil diese permanent laufen müssen. Für die Betriebs-
sicherheit muss eine redundante Pumpengruppe verwendet werden.
Seite 22
2
1
N
N
N
L1
L1
L1
F1
L
2
1
N
N
N
L1
L1
L1
F1
L
Feinsicherung 1; 5x20; T 6,3A
Netzanschlussklemmen
Wartungsschalter (bauseits)
Umwälzpumpe Heizkreis (3x1,5²)
Umwälzpumpe Sole-Kreis (3x1,5²)
Umwälzpumpe Sole-Kreis Außenluft (3x1,5²)
Umwälzpumpe Sole-Kreis Fortluft (3x1,5²)
N
T13A
L
S1
N
T13A
L
S1
Einbau aerosilent centro 1200
