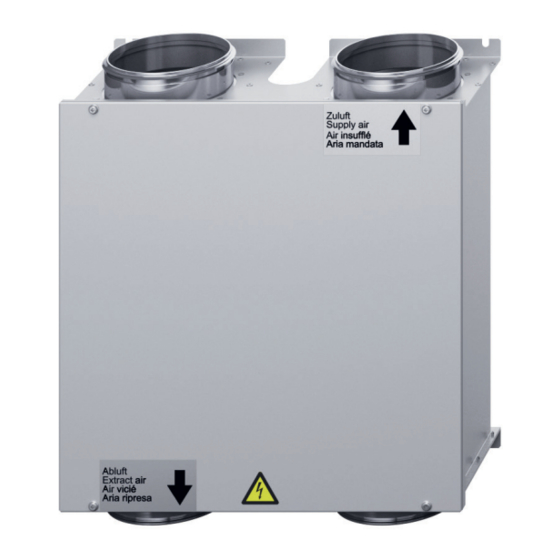

- Seite 1 Inbetriebnahmeanleitung vbox 120 - V4.12...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise................4 Bediengerät ....................4 Voraussetzungen für die Inbetriebnahme ..................4 Softwareversionen ................4 Folgende Punkte überprüfen! .............4 Bedienung ....................5 Statusanzeigen ..................5 Schaltflächen ..................6 Inbetriebnahme ..................6 Sprache einstellen ................6 Datum und Uhrzeit einstellen .............7 Betriebsparameter einstellen ..............8 Raumbediengerät einstellen ID120:RBG-TP ..................8 Betriebsparameter Raumbediengerät ..........9 vbox einstellen ID150:vbox120:VB ................ -
Seite 4: Sicherheitshinweise
Arbeiten • Erforderliche Sensoren laut Einbauanleitung möglich. Die Erstinbetriebnahme darf ausschließ- installiert und mit Steuerung verbunden lich von einer durch drexel und weiss autorisierten • Temperaturfühler T_BW_EHZ installiert, auch Fachperson durchgeführt werden. Dabei sind die wenn kein Elektroheizstab vorhanden... -
Seite 5: Bedienung
Bedienung Statusanzeigen Die Bedienung erfolgt über ein Touch-Panel. Die Statusanzeigen informieren über den aktuellen Betriebszustand des Gerätes. Auf der Hauptseite werden die für den Betrieb Ihrer Anlage relevanten Temperaturen, Datum und Uhrzeit angezeigt. In der Informationsleiste (Info) Raumheizung aktiv (nur, wenn ein unten können Sie den aktuellen Status des Gerätes Heizsystem für die Raumheizung in der Anlage eingebunden ist). -
Seite 6: Schaltflächen
Möglichkeit 1 Nach dem Einschalten des Gerätes erscheint auf „Pfeil vor“ , blättern im Menü dem Touch-Panel der Startbildschirm: „Pfeil zurück“ , blättern im Menü drexel und weiss „Pfeil auf“ , blättern im Menü, Werte einstellen SETUP Version „Pfeil ab“ , blättern im Menü, Werte Drücken Sie innerhalb von 10 Sekunden die Schalt-... -
Seite 7: Datum Und Uhrzeit Einstellen
Datum und Uhrzeit einstellen Wählen Sie auf der Menüseite die Schaltfl äche Gerätename Datum /Uhrzeit Uhrzeit 09:38 Stunden bzw. Minuten auswählen. Betriebsart Automatikbetrieb Der einzustellende Wert blinkt. Uhrzeit einstellen. eingestellte Uhrzeit bestätigen. Seite verlassen. Badheizung Nachtauskühlung Hinweis: Das Datum und die Uhrzeit müs- sen bei der Inbetriebnahme eingestellt werden. -
Seite 8: Betriebsparameter Einstellen
Betriebsparameter einstellen Raumbediengerät einstellen ID120:RBG-TP Geräte: 2 Übersicht 20.8 Raum °C ID120:RBG-TP ID150:vbox:VB Wochentag, Datum Uhrzeit PARTY ID120:RBG-TP Übersicht SNR Seriennummer DNR Seriennummer Softwareversion Hardwareversion ID120:RBG-TP Das Gerät besteht aus mehreren Komponenten; Einstellungen einem Raumbediengerät psiioTOUCH (RBG-TP) Werksparameter und der vbox-Platine (VB). -
Seite 9: Betriebsparameter Raumbediengerät
Betriebsparameter Raumbediengerät Einstellbereich = 0 bis 1 Standardwert = aktiv Sprache Einstellen der Wohneinheit Stellen Sie die gewünschte Sprache ein. Geben Sie hier die Nummer der Wohneinheit (1 bis Einstellbereich = Deutsch, English, Francais und 255) ein. Einzelne Räume, die zu einer Wohneinheit Italiano gehören, können über jenes Touch Panel bedient Standardwert = Deutsch... -
Seite 10: Vbox Einstellen Id150:Vbox120:Vb
vbox einstellen Betriebsparameter vbox120 ID150:vbox120:VB Zentralgerät Adresse (LU) Stellen Sie hier die Adresse (ID) des Zentralgerätes Geräte: 2 ein. Übersicht Betriebsart: Lüftung 1.ID120:RBG-TP Dieser Parameter beschreibt die Betriebsart der Ven- tilatoren. Je nach Anlagenplanung sind unterschied- 2.ID150:vbox120:VB liche Regelungen möglich. Standardwert = Lüfterstufen-Betrieb Lüfterstufen-Betrieb ... - Seite 11 ten Zeit wird die Steuerung automatisch zurück keine Option gewählt gestellt. Die Raumheizung erfolgt unabhängig vom Lüf- Einstellbereich = 60 bis 240 min tungsgerät. Standardwert = 60 min Raumheizung Mit dieser Einstellung wird die Heizanforderung Minimal Luftmenge aktiviert. Die Steuerung der Raumheizung erfolgt Hier können Sie die Mindestluftmenge der vbox nun über das Lüftungsgerät.
- Seite 12 Pelletofen: Anlaufverzögerung werden. Im Fall einer Störung des Zuluftventila- Einstellbereich = 1 bis 60 min tors wird auch der Abluftventilator deaktiviert, Standardwert = 15 min um einen Unterdruck im Raum zu verhindern. Wird der Heizbetrieb eines Pelletofens vom Pelletofen: Mindestlaufzeit Gerät aktiviert, wählen Sie: Ja.
- Seite 13 PARTY Heizstufe 2 extern Betriebsart: Serial Interface Mehrere Einstellungen sind möglich. keine Option gewählt Standardwert Modbus (RTU) Wählen Sie diese Option, um das Modbus-Proto- koll freizuschalten. Schnittstelle seriell RS232 RS485 Baudrate: Serial Interface Einstellbereich = 0 bis 2 Standardwert = 19200 baud Modbus Adresse Jedem Gerät kann eine eindeutige Adresse zugeordnet werden.
-
Seite 14: Lüfterstufen-Betrieb Einstellen
Lüfterstufen-Betrieb einstellen Weitere Funktionen Ist die Betriebsart „Lüfterstufen-Betrieb“ gewählt, ID120:RBG-TP werden für die Bedienung folgende Optionen frei- Einstellungen geschaltet: Werksparameter Lüfterstufen manuell einstellen Betriebsparameter Standardwerte Status ID150:vbox:VB Einstellungen Betriebsart Werksparameter Manuell Stufe 1 Schaltfl äche PARTY History Test Betriebsparameter Lüfterstufen manuell einstellen Standardwerte Status Lüfterstufen programmieren... - Seite 15 Status Unter der Schaltfl äche „Status“ können die aktu- ellen Einstellungen und Betriebszustände, wie Temperaturen oder Betriebsstunden, abgelesen werden. Die Summenstörung gibt Auskunft über die anste- henden Störungen. 0 = keine Störung vorhanden. Wird eine Zahl angezeigt, sind eine, oder mehrere Störungen vorhanden.
-
