Hydraulische Anschlüsse
Achtung: Sachbeschädigung durch nicht sachgemäß ausgeführte Arbeiten möglich. Die
Anschlussarbeiten dürfen nur von autorisierten Fachpersonen durchgeführt werden. Dabei sind
die örtlich geltenden Sicherheitsbestimmungen und Vorschriften zu beachten und einzuhalten.
Kondensatablauf
Für den Kondensatanschluss an das Abwassersystem ist an der Kondensatwanne unterhalb des
Gerätes ein Stutzen mit ¾" AG vorgesehen. Der Anschluss muss mit einer Sperrhöhe von minde-
stens 50 mm siphoniert und vor der Inbetriebnahme mit Wasser gefüllt werden. Das Kondensat
muss frei auslaufend über einen Trichter geführt werden. Hierzu empfehlen wir eine Leitungsdi-
mension von ¾" . Kondensatleitung nur handfest anschrauben.

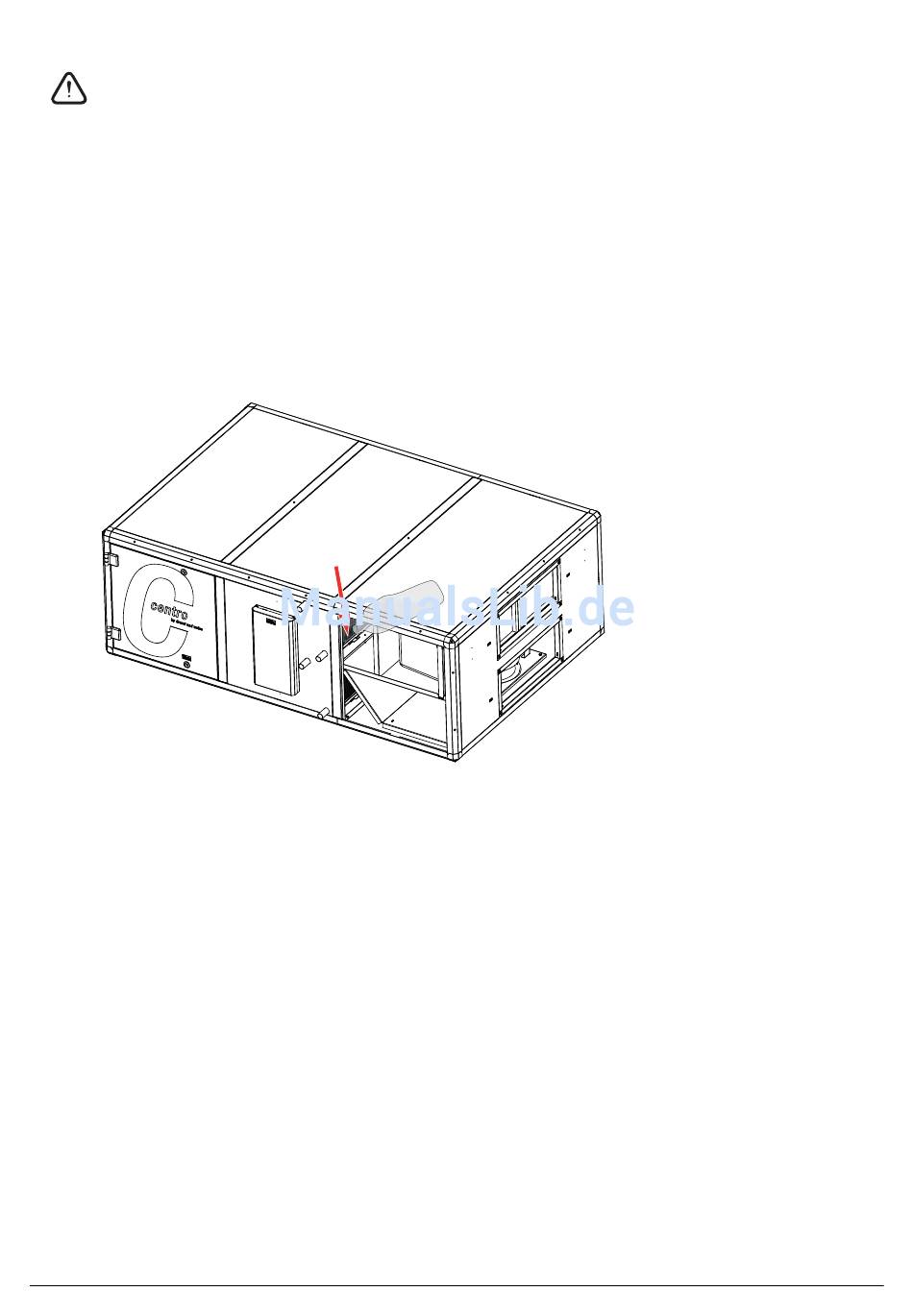

Unter dem Außenluft-Wärmetauscher ist ein interner Siphon ausgeführt. Gießen Sie bitte ca.
2 Liter Wasser in die obere Kondensatwanne, bis das Wasser beim Kondensatanschluss unterhalb
des Gerätes wieder herausfl ießt.
Grafi k 11. obere Kondensatwanne mit Wasser füllen
Wärmetauscher
Alle Anschlüsse für die Wärmetauscher befi nden sich vorne am Gerät und sind als CU-
Rohr DN 28 ausgeführt. Zum Schutz vor Korrosion im Wärmetauscher muss der Heizkreis laut
Norm (Önorm 5195, VDI 2035) mit vorbehandeltem Wasser befüllt werden. Die Anschlüsse für
den Solewärmetauscher sind laut Norm (VDI 4640, Erdwärmekörbeanlagen) und den örtlichen
Vorschriften vorzunehmen. Der Solewärmetauscher muss laut Norm (VDI 4640) befüllt werden.
Die Fließrichtung ist mit Pfeilen gekennzeichnet.
Versehen Sie die Leitungen mit Verschraubungen, einer Entleerung am tiefsten Punkt sowie
Absperrhähnen, um die Leitungen im Bedarfsfall abmontieren zu können. Sehen Sie laut Planung
auch einen Durchfl ussmengenbegrenzer vor, wie von drexel und weiss empfohlen.
Seite 20
Einbau aerosilent centro 1200
