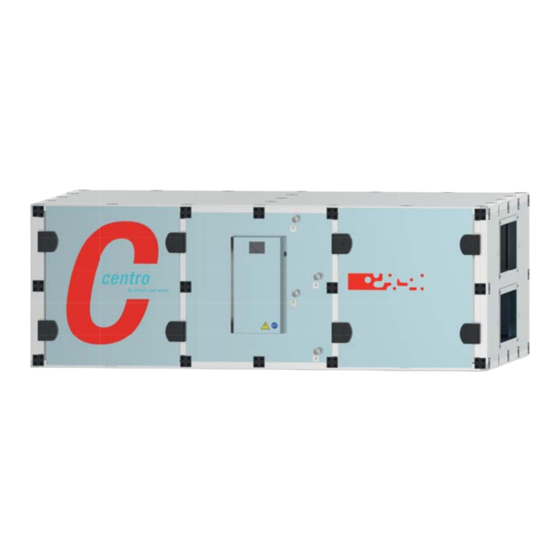

drexel und weiss aerosilent centro 1200 Einbauanleitung

drexel und weiss aerosilent centro 1200 Einbauanleitung

Werbung

Einbauanleitung
aerosilent centro 1200

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für drexel und weiss aerosilent centro 1200

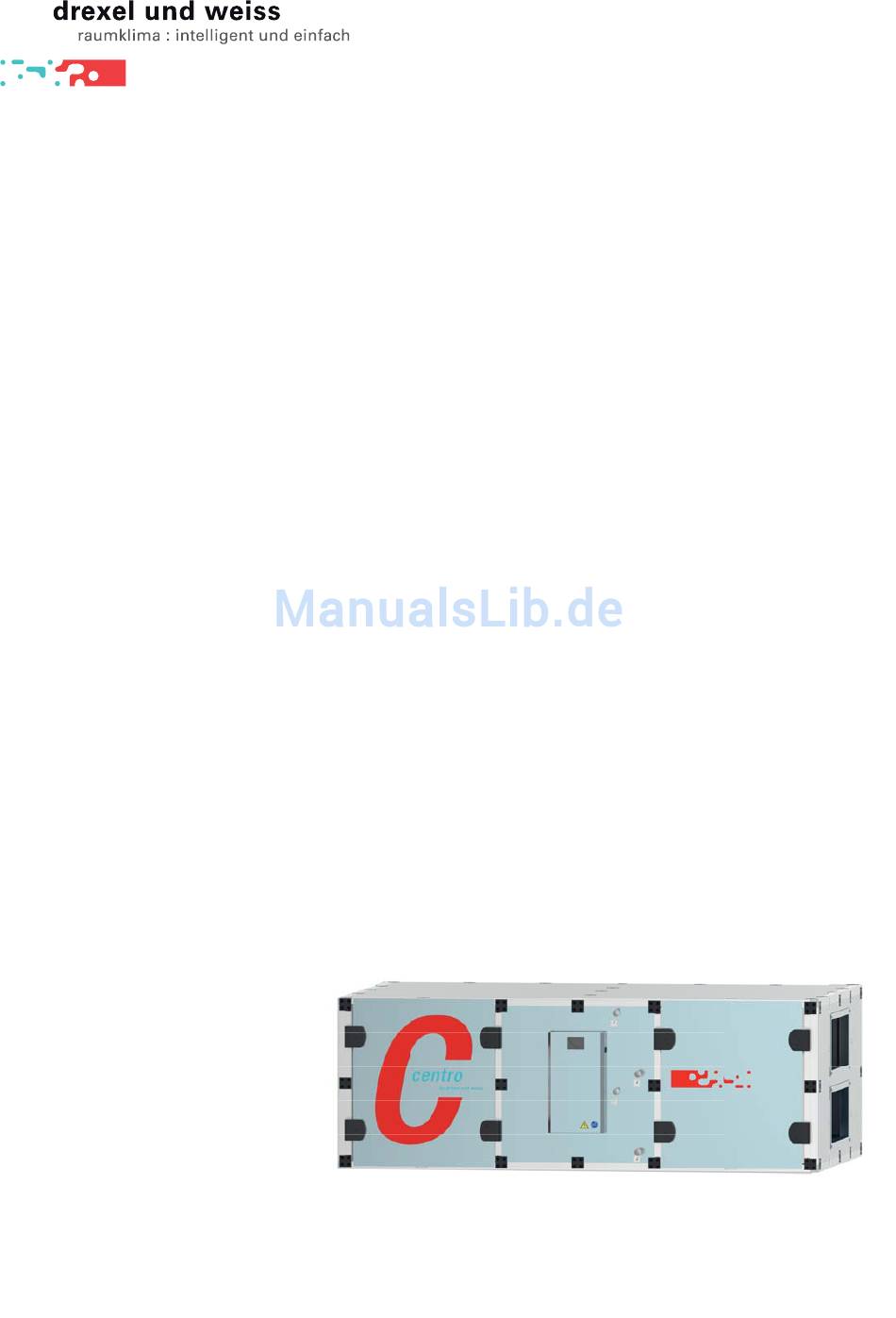

  • Seite 1 Einbauanleitung aerosilent centro 1200...
  • Seite 3: Inhaltsverzeichnis

    Typenschild ........................6 Umgebungsbedingungen ..................6 Aufstellungsort ........................6 Isolation der Luftleitungen ....................6 Filterung ..........................6 Maßzeichnung ......................7 aerosilent centro 1200 (Rechtsausführung) ..............7 aerosilent centro 1200 (Linksausführung) ................8 Transport, Verpackung und Montage ..............9 Transport der Geräte ......................9 Verpackung .........................9 Montage..........................9 Schematische Darstellung der semizentralen Systeme ........12 Lüftungssystem 1 ......................
  • Seite 4: Technische Daten

    63 dB 500 Hz 60 dB 1 kHz 53 dB 2 kHz 46 dB 4 kHz 32 dB 8 kHz 24 dB Gewicht aerosilent centro V 280 kg Gewicht aerosilent centro P 290 kg Seite 4 Einbau aerosilent centro 1200...
  • Seite 5: Kundeninformation

    Wir empfehlen, alle drei Jahre eine Gerätewartung durch den Werkskundendienst bzw. den autorisierten Partnerbetrieb durchführen zu lassen. • Überprüfung der Ventilatoren • Überprüfung und Reinigung aller Komponenten • Überprüfung des Kondensatablaufs • Überprüfung der Steuer- und Regeleinheit Seite 5 Einbau aerosilent centro 1200...
  • Seite 6: Sicherheitshinweise

    Im Ablufttrakt befi nden sich Grob staubfi lter der Klasse G4. Die Filter verbessern nicht nur die Luftqualität, sondern dienen auch dem Schutz der gesamten Anlage. Der Betrieb des Gerätes ohne Filter ist nicht zulässig. Seite 6 Einbau aerosilent centro 1200...
  • Seite 7: Maßzeichnung

    Maßzeichnung aerosilent centro 1200 (Rechtsausführung) Die Abbildung zeigt Abmessungen und Anschlüsse der Rechtsausführung des Zentralgerätes. 1926 1306 Außenluft Abluft Fortluft Zuluft Steuerung 6.1 AUL Wärmetauscher Eintritt 6.2 AUL Wärmetauscher Austritt 7.1 FOL Wärmetauscher Eintritt (centro P) 7.2 FOL Wärmetauscher Austritt (centro P) Grafi...
  • Seite 8: Aerosilent Centro 1200 (Linksausführung)

    1200 (Linksausführung) Die Abbildung zeigt Abmessungen und Anschlüsse der Linksausführung des Zentralgerätes. 1926 Außenluft Abluft 1306 Fortluft Zuluft Steuerungseinheit 6.1 AUL Wärmetauscher Eintritt 6.2 AUL Wärmetauscher Austritt 7.1 FOL Wärmetauscher Eintritt (centro P) 7.2 FOL Wärmetauscher Austritt (centro P) Kabeldurchführung...
  • Seite 9: Transport, Verpackung Und Montage

    Um im Reparaturfall das Vorheizregister ausbauen zu können, ist vor dem Gerät ein Frei- raum von 1350 mm einzuhalten. Das Gehäuse darf Wände, Boden und Decke nicht direkt berüh- ren. Wir empfehlen einen Mindestabstand von 60 mm. Grafi k 3. Mindestfreiraum Seite 9 Einbau aerosilent centro 1200...
  • Seite 10 = 250 mm bis 320 mm Montagekonsole mit den Gerätefüßen lotrecht einrichten. Nach dem Einrichten die Gerätefüße mit den Kontermuttern fi xieren! Grafi k 5. Einbaubeispiel Bodenmontage Bitte verlassen Sie das Gerät nie in geöffnetem Zustand auf der Baustelle! Seite 10 Einbau aerosilent centro 1200...
  • Seite 11 Befestigung eines Montagewinkels Grafi k 8. Einbaubeispiel Deckenmontage Mindestfreiraum oberhalb des Gerätes = 60 mm Mindestfreiraum unterhalb des Gerätes = 150 mm Bitte verlassen Sie das Gerät nie in geöffnetem Zustand auf der Baustelle! Seite 11 Einbau aerosilent centro 1200...
  • Seite 12: Schematische Darstellung Der Semizentralen Systeme

    Schematische Darstellung der semizentralen Systeme Lüftungssystem 1 Data Link vbox BRAND K-HST1 Data Link K-HST2 centro 1200 2kPa T_AUL Bypass BRAND K-ERR UP-SOLE-AUL 24l/min max. 25kPa * Anschlüsse LI/RE abhängig Seite 12 Einbau aerosilent centro 1200...
  • Seite 13: Lüftungssystem 2

    Lüftungssystem 2 Data Link vbox BRAND K-HST1 Data Link K-HST2 centro 1200 2kPa T_AUL Bypass BRAND K-ERR 10-12l/min UP-SOLE-AUL UP-H 4-6l/min * Anschlüsse LI/RE abhängig Seite 13 Einbau aerosilent centro 1200...
  • Seite 14: Lüftungssystem 1 Standalone

    BRAND K-ERR UP-SOLE-AUL 24l/min max. 25kPa Grafi k 9. * Anschlüsse LI/RE abhängig Lüftungssystem 2 standalone centro 1200 2kPa T_AUL Bypass DD-ABL DD-ZUL T_RAUM BRAND K-ERR 10-12l/min UP-SOLE-AUL UP-H 4-6l/min * Anschlüsse LI/RE abhängig Seite 14 Einbau aerosilent centro 1200...
  • Seite 15: Passivhaussystem

    K-HST2 K-HST2 Data Link UP-NT 1,4kPa 3kPa 4l/min l/min 8kPa DV-SOLE 12l/min termosmart centro 2kPa T_AUL 2kPa T_FOL_PWT Bypass UP-SOLE-FOL 24l/min BRAND UP-SOLE-AUL K-ERR 24l/min T_SOLE UP-SOLE Grafi k 10. * Anschlüsse LI/RE abhängig Seite 15 Einbau aerosilent centro 1200...
  • Seite 16: Legende Zu Den Schematischen Darstellungen

    ......Luftfi lter ......Wärmetauscher ......Brandschutzklappe (BSK) Wasser / Sole ......Rückschlagklappe ......Wärmetauscher ......Drucksensor Wasser / Luft ......Luftrichtung ......Expansionsventil ......Fließrichtung ......Kompressor ......Ablauf ......Thermometer ....Lieferumfang drexel und ......Temperaturfühler weiss ......T-Adapter ......Manometer ......Entleerungshahn ......Entlüftung ......Heizsystem ......Blende (vbox) ......Rückschlagventil ......Durchfl ussmengenbe- Seite 16 Einbau aerosilent centro 1200...
  • Seite 17: Gerätezubehör

    Temperaturfühler TF-S-NTC* zum Einbau in Tauchhülse im Sole-Kreis (Fühlerdurchmesser = 6 mm). Die entsprechenden Bohrungen müssen bauseits ausgeführt werden. Drucksensor DS-K Drucksensor* inkl. Zubehör für Kanaleinbau. Für einen Druck-Differenz-Betrieb wird in den Abluftkanal und in den Zuluftkanal ein Drucksensor installiert. *systemabhängig Seite 17 Einbau aerosilent centro 1200...
  • Seite 18: Montagekonsole Mk Cent-Bo

    Montagekonsole MK CENT-BO Mit Hilfe dieser Montagekonsole kann das Gerät aerosilent centro 1200 auf dem Boden aufge- stellt werden. Die Höhe (H) ist einstellbar von 250 mm bis 320 mm. Montageset MS Mit Hilfe dieses Montagesets kann das Gerät aerosilent centro 1200 mit handelsüblichen Monta- geschienen an der Decke befestigt werden.
  • Seite 19: Lufttechnische Anschlüsse

    Kulissenschalldämpfer einzubauen: Luftkanal-Schalldämpfer B/H/L = 500/200/1500 mit einer Schalldämmkulisse, 300 mm breit, 1500 mm lang. Alternativ hierzu kann eingesetzt werden: Luftkanal-Schalldämpfer B/H/L = 360/360/1500 mit einer Schalldämmkulisse, 200 mm breit, 1500 mm lang. Seite 19 Einbau aerosilent centro 1200...
  • Seite 20: Hydraulische Anschlüsse

    Versehen Sie die Leitungen mit Verschraubungen, einer Entleerung am tiefsten Punkt sowie Absperrhähnen, um die Leitungen im Bedarfsfall abmontieren zu können. Sehen Sie laut Planung auch einen Durchfl ussmengenbegrenzer vor, wie von drexel und weiss empfohlen. Seite 20 Einbau aerosilent centro 1200...
  • Seite 21: Elektrische Anschlüsse

    Prüfung nach DIN EN 50346 mit einem geeigneten Durchgangsprüfgerät empfohlen. Potenzialausgleich Außer dem Potenzialausgleich für das Gerät ist auch für sämtliche am Gerät angeschlossenen Leitungen (Sole/Wasser/Luft) ein Potenzialausgleich auszuführen. Beachten Sie die örtlichen Vor- schriften. Seite 21 Einbau aerosilent centro 1200...
  • Seite 22: Netzanschluss - Klemmblock X1

    Umwälzpumpe Sole-Kreis Fortluft (3x1,5²) Achtung: Beim Passivhaussystem wird die zentrale Sole-Pumpe nicht über das Komfortlüf- tungsgerät aerosilent centro angesteuert, weil diese permanent laufen müssen. Für die Betriebs- sicherheit muss eine redundante Pumpengruppe verwendet werden. Seite 22 Einbau aerosilent centro 1200...
  • Seite 23: Steuerungsplatine

    Drucksensor (4 = Masse, 5 = 0-10V, 6 = 24V) DD-ZUL Drucksensor (1 = Masse, 2 = 0-10V, 3 = 24V) integriertes Touch-Panel T_AUL Temperaturfühler Außenluft (2x0,5²) T_FOL_PWT Temperaturfühler Fortluft am Plattenwärmetauscher (2x0,5²) T_SOLE Temperaturfühler Sole (2x0,5²) Seite 23 Einbau aerosilent centro 1200...
  • Seite 24: Sensoren

    Sensoren Hinweis: Ausschließlich von drexel und weiss freigegebene Sensoren verwenden! Alle Sensoren müssen bauseits installiert werden. Die Anzahl der erforderlichen Sensoren ist konzeptabhängig und je nach Systemvariante verschieden. Elektrische Anschlüsse CO2-Sensor CO2 CS-K 3 x 0,5² SUB - KL4/4 SUB - KL4/5 SUB - KL4/6 Temperaturfühler...
  • Seite 25: Thermostatventil (Lüftungssysteme 2)

    Lamellenstopfen (a) aus der Durchführung (b) herausdrehen.  Den Stopfen mit dem Flüssigfühler wieder in die Durchführung stecken.  Thermostat auf Position Frostschutz einstellen. Bei dieser Einstellung öffnet das Thermostatventil automatisch, wenn die gemessene Temperatur unter 7 °C sinkt. Seite 25 Einbau aerosilent centro 1200...
  • Seite 26: Drucksensoren

    Achtung: Sachbeschädigung durch unsachgemäß ausgeführte Arbeiten möglich. Achten Sie bei der Auswahl der Befestigungsschrauben für die Drucksensoren darauf, dass die innere Hülle des Gerätes unversehrt bleibt! Verwenden Sie keine Schrauben mit Gewindelänge über 20 mm! Detail 1, Druckdifferenzsensor Abluft Seite 26 Einbau aerosilent centro 1200...
  • Seite 27 Drucksensoren elektrisch an der Steuerung anschließen (siehe Steuerungsplatine).  Luftmessrohr in der Abluft und Druckdifferenzsensor (-) mit dem mitgelieferten Schlauch verbinden.  Luftmessrohr in der Zuluft und Druckdifferenzsensor (+) mit dem mitgelieferten Schlauch verbinden. Hinweis: Schläuche dürfen nicht geknickt werden. Seite 27 Einbau aerosilent centro 1200...
  • Seite 28: Netzwerke

    Für eine zentrale Datenabfrage werden alle Geräte miteinander vernetzt. Die Datenleitung für Die Datenleitung für die Vernetzung ist hier strichliert dargestellt: die Vernetzung ist hier strichliert dargestellt: vbox vbox termosmart termosmart Seite 28 Einbau aerosilent centro 1200...
  • Seite 29 Achtung: Funktionsstörungen durch unsachgemäß ausgeführte Arbeiten möglich. Die Datenleitung für die Vernetzung darf erst gesteckt werden, nachdem die einzelnen Geräte den richtigen Adressbereich (ID) zugeordnet bekommen haben. Bei falscher Adressierung funktioniert die Anlage nicht. Seite 29 Einbau aerosilent centro 1200...
  • Seite 30: Netzwerk Eines Semizentralen Lüftungssystems

    Netzwerk eines semizentralen Lüftungssystems RBG-x vbox Top n RBG-x vbox Top 2 RBG-x vbox Top 1 centro Seite 30 Einbau aerosilent centro 1200...
  • Seite 31: Netzwerk Eines Semizentralen Passivhaussystems

    Netzwerk eines semizentralen Passivhaussystems RBG-x vbox termosmart Top n RBG-x vbox termosmart Top 2 RBG-x vbox termosmart Top 1 centro Seite 31 Einbau aerosilent centro 1200...
  • Seite 32: Fehlervermeidung / Checkliste

    Abdeckung Steuerung verschlossen Datenleitung geprüft Außenluft / Fortluft dampfdiffusionsdicht isoliert Soleleitung (wenn vorhanden) dampfdiffusionsdicht isoliert Grobstaubfi lter im Gerät Feinstaubfi lter im Gerät Bitte verlassen Sie das Gerät nie in geöffnetem Zustand auf der Baustelle! Seite 32 Einbau aerosilent centro 1200...
  • Seite 33 Seite 33 Einbau aerosilent centro 1200...
  • Seite 34 Seite 34 Einbau aerosilent centro 1200...
  • Seite 35 Seite 35 Einbau aerosilent centro 1200...
  • Seite 36 Impressum Herausgeber: drexel und weiss energieeffi ziente haustechniksysteme gmbh © 2017 alle Rechte vorbehalten Achstrasse 42, 6922 Wolfurt T +43 55 74 47895-0 F +43 55 74 478 95-4 offi ce@drexel-weiss.at www.drexel-weiss.at ATU 35542007;FN 192604t; Firmenbuchgericht Feldkirch Dokumentnummer: 900.5000_11_EA_aerosilent_centro_1200_DE...
