5.4
Anschluss Zwischenschlauchpaket
5.4.1
Zugentlastung Zwischenschlauchpaket
Nicht oder unsachgemäß angebrachte Zugentlastung!
Bei nicht oder unsachgemäß angebrachter Zugentlastung können Anschlussbuchsen
und Anschlussstecker an Gerät oder Zwischenschlauchpaket beschädigt werden. Die
Zugentlastung fängt Zugkräfte auf Kabel, Stecker und Buchsen ab.
Bei Erstinbetriebnahme muss die Länge des Entlastungsseils eingestellt werden!
Entlastungsfunktion durch Ziehen in alle Richtungen prüfen. Kabel und Schläuche müssen
bei gespanntem Entlastungsseil ausreichend Spiel aufweisen!
1
Pos. Symbol
1
2
3
Schlauchpaketende durch die Zugentlastung Zwischenschlauchpaket stecken und durch
Rechtsdrehen verriegeln.
099-005202-EW500
21.06.2011
3
2
Beschreibung
0
Zugentlastung Zwischenschlauchpaket
Karabinerhaken
Haltebügel
Zugentlastung Zwischenschlauchpaket
Aufbau und Funktion
VORSICHT

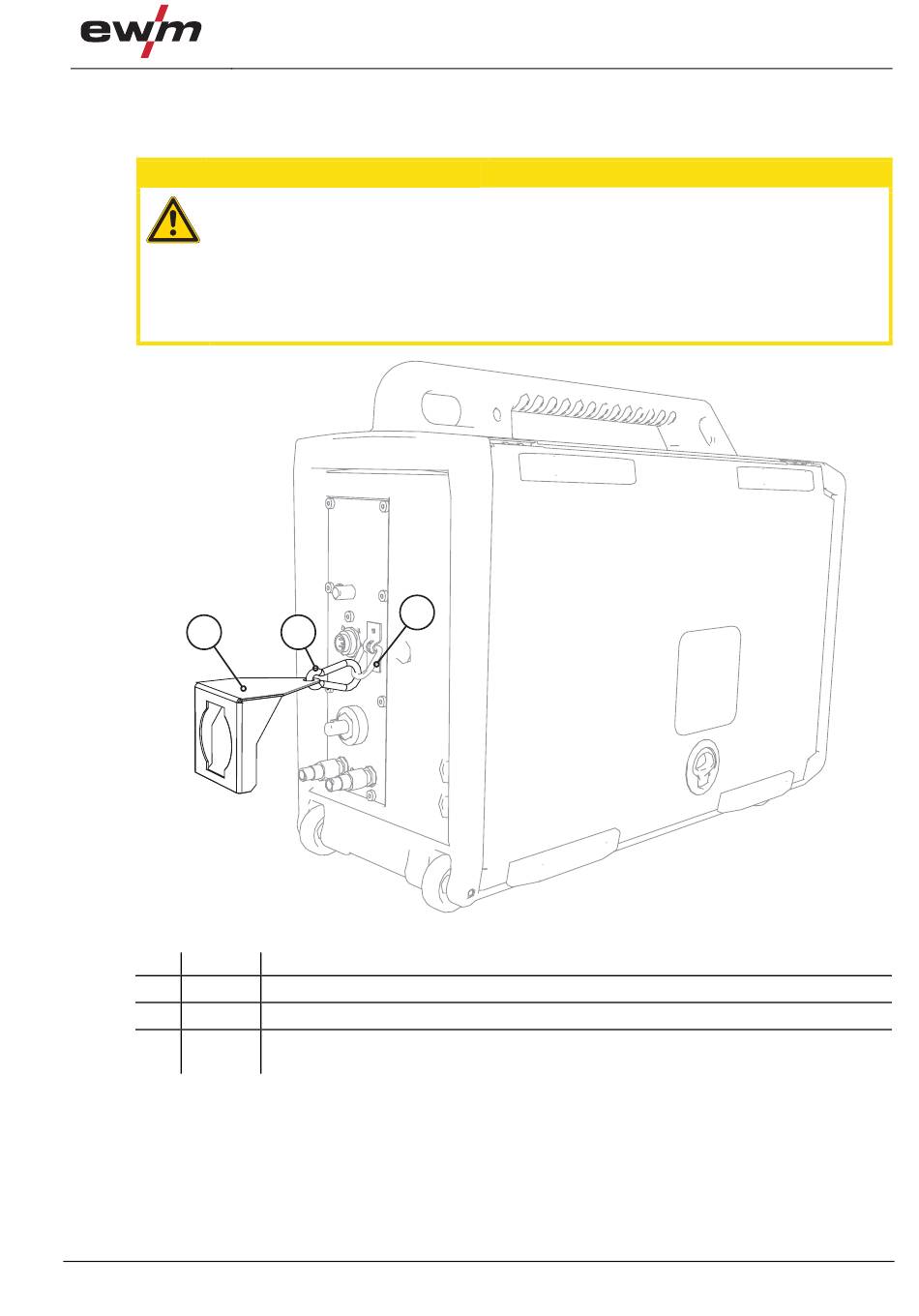

Abbildung 5-1
Anschluss Zwischenschlauchpaket
27
