Aufbau und Funktion
Anschluss Zwischenschlauchpaket
5.4.2
Taurus Basic S drive 200C
Pos. Symbol
1
2
3
4
5
6
7
8
•
Schlauchpaketende mit der Zugentlastung befestigen.
•
Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch Rechtsdrehen
verriegeln.
•
Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
Falls zutreffend:
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
28
Beschreibung
0
Stromquelle
Zusätzliche Systemdokumente beachten!
Zwischenschlauchpaket
Haltebügel
Zugentlastung Zwischenschlauchpaket
Anschlussnippel G¼", Schutzgasanschluss
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)

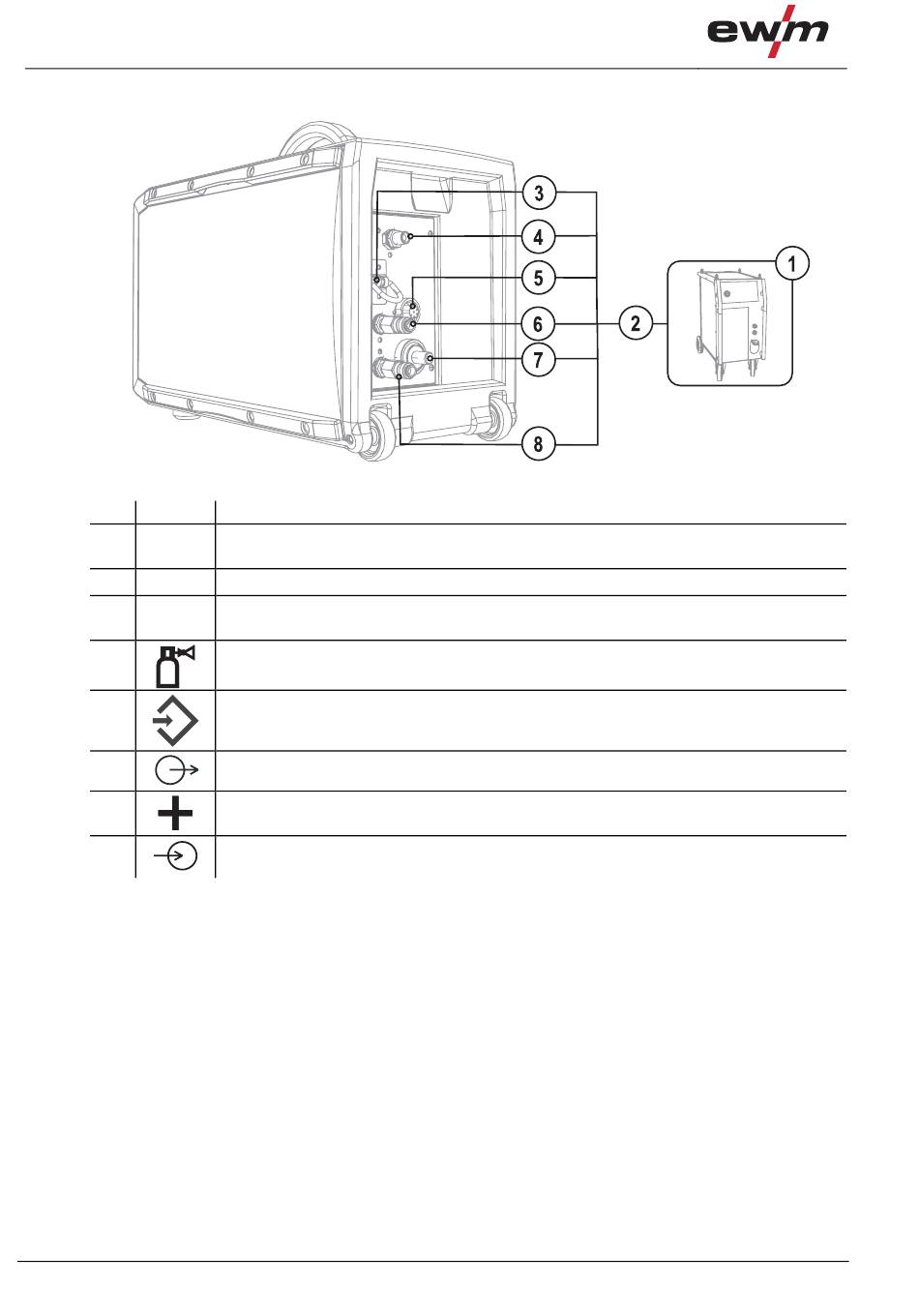

Abbildung 5-2
099-005202-EW500
21.06.2011
