Aufbau und Funktion
MIG/MAG-Schweißen
5.6.4

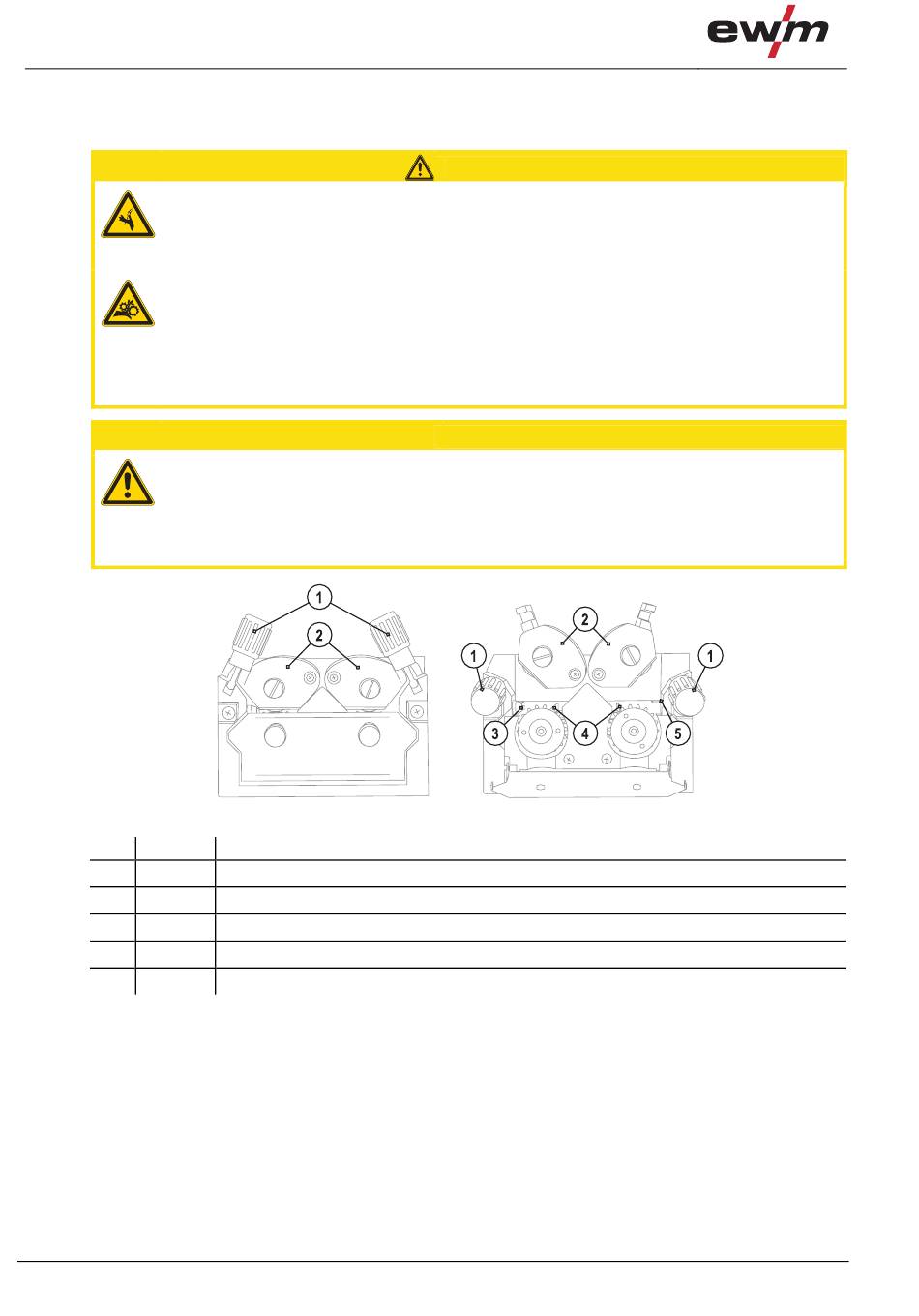

Drahtelektrode einfädeln
5.6.4.1
Taurus Basic S drive 200C
Verletzungsgefahr durch aus dem Schweißbrenner austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit aus dem Schweißbrenner austreten
und Körperteile sowie Gesicht und Auge verletzen!
•
Schweißbrenner nie auf den eigenen Körper oder andere Personen richten!
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände,
Haare, Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen
können!
•
Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
•
Gehäuseabdeckungen während des Betriebs geschlossen halten!
Erhöhter Verschleiß durch ungeeigneten Anpressdruck!
Durch ungeeigneten Anpressdruck wird der Verschleiß der Drahtvorschubrollen erhöht!
•
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden,
dass die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
•
Anpressdruck der vorderen Rollen (in Vorschubrichtung gesehen) höher einstellen!
Pos. Symbol
1
2
3
4
5
36
Beschreibung
0
Druckeinheiten
Spanneinheiten
Drahteinlaufnippel
Führungsrohr
Kapillarrohr oder Kunststoffseele mit Stützrohr, je nach Brennerausrüstung
VORSICHT
VORSICHT
Abbildung 5-8
099-005202-EW500
21.06.2011
