Gerätebeschreibung - Schnellübersicht
Taurus Basic S drive 300C
4.2.2
Rückansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
20
1
2
4
5
6
8
Beschreibung
0
Transportgriff
Anschlussnippel G¼", Schutzgasanschluss
Haltebügel
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Transportrollen
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Verriegelung, Abdeckung der Drahtvorschubeinheit
3
7

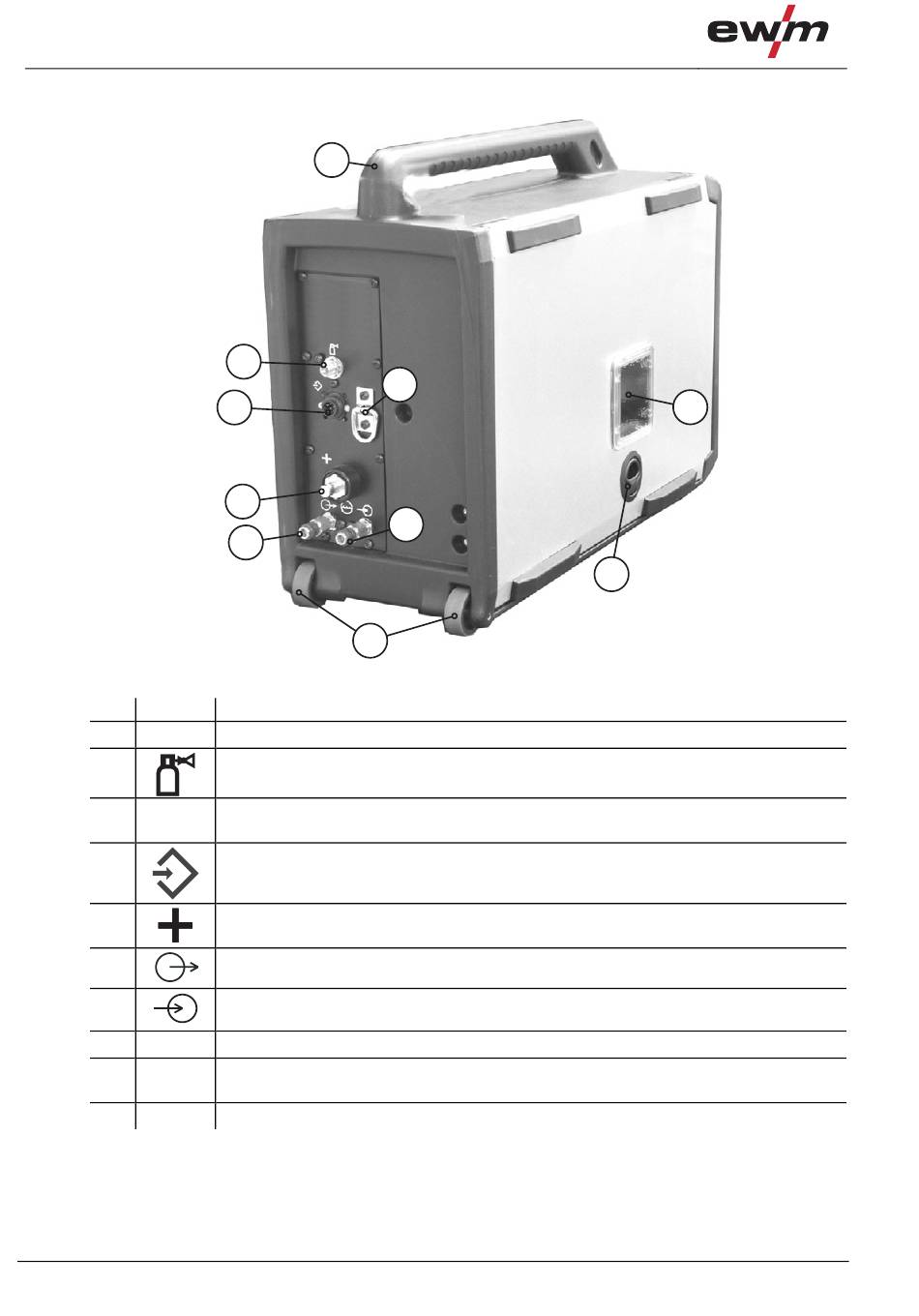

Abbildung 4-5
9
10
099-005202-EW500
21.06.2011
