Elektrischer Anschluss; Überblick Über Rechten Klemmen - Pausch ALLPOOL Schnellstartanleitung

PAUSCH

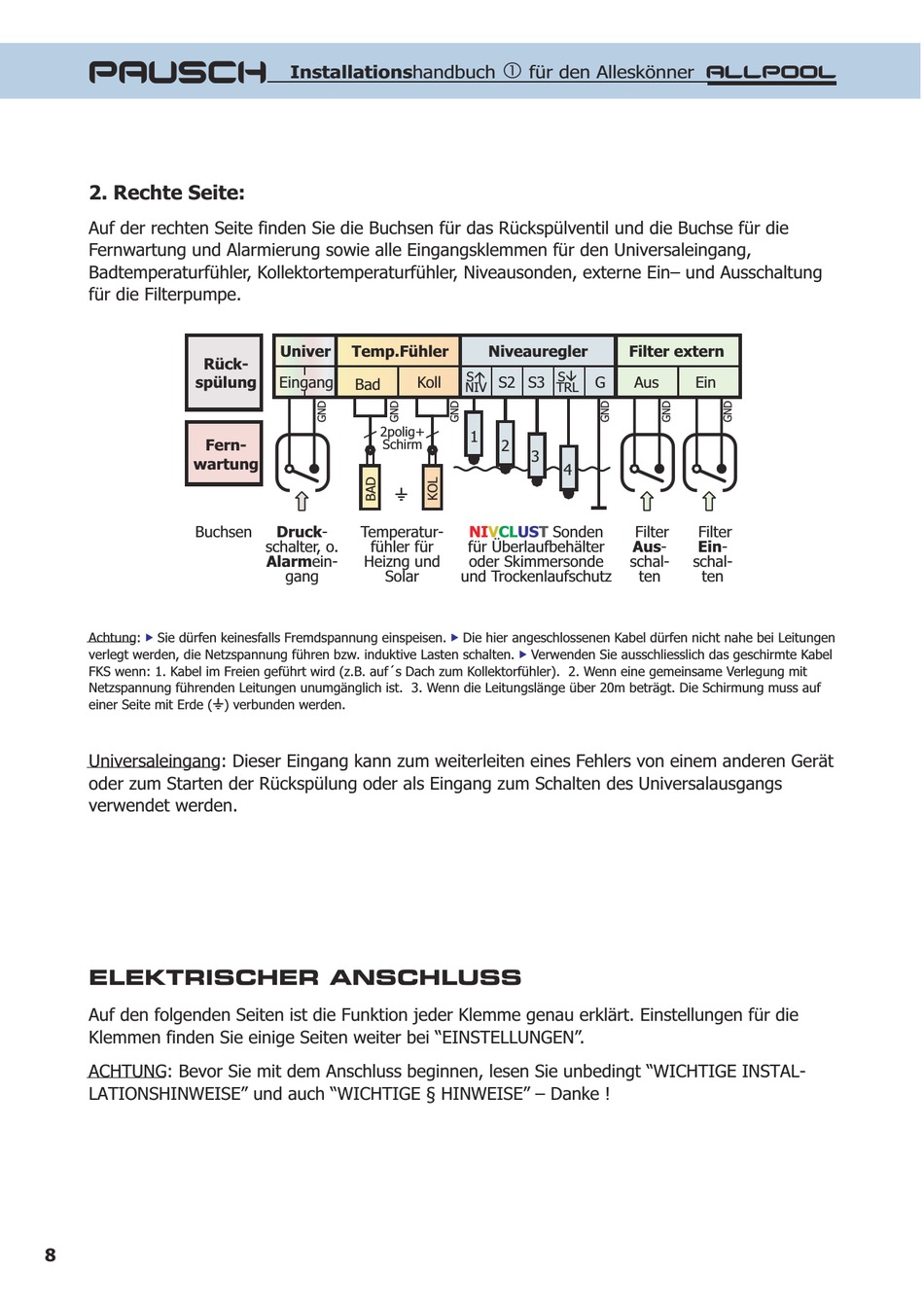

2. Rechte Seite:
Auf der rechten Seite finden Sie die Buchsen f r das R cksp lventil und die Buchse f r die
Fernwartung und Alarmierung sowie alle Eingangsklemmen f r den Universaleingang,
Bad emperaturf hler, Kollektortemperaturf hler, Niveausonden, externe Ein– und Ausschaltung t ü
f r die Filterpumpe. ü
Rück-
spülung
Fern-
wartung
Buchsen
Achtung: ¦ Sie dürfen keinesfalls Fremdspannung einspeisen.
verlegt werden, die Netzspannung führen bzw. induktive Lasten schalten.
FKS wenn: 1. Kabel im Freien geführt wird (z.B. auf´s Dach zum Kollektorfühler). 2. Wenn eine gemeinsame Verlegung mit
Netzspannung führenden Leitungen unumgänglich ist. 3. Wenn die Leitungslänge über 20m beträgt. Die Schirmung muss auf
einer Seite mit Erde ( ) verbunden werden. ¡
Universaleingang : Dieser Eingang kann zum weiterleiten eines Fehlers von einem anderen Gerät
oder zum Starten der Rückspülung oder als Eingang zum Schalten des Universalausgangs
verwendet werden.

ELEKTRISCHER ANSCHLUSS

Auf den folgenden Seiten ist die Funktion jeder Klemme genau erklärt. Einstellungen für die
Klemmen finden Sie einige Seiten weiter bei "
ACHTUNG : Bevor Sie mit dem Anschluss beginnen, lesen Sie unbedingt "
LATIONSHINWEISE
8
Installationshandbuch
Univer Temp.Fühler
Eingang
Bad
2polig+
Schirm
¡
Druck - Temperatur-
schalter, o. fühler für
Alarm ein- Heizng und
gang Solar
" und auch " WICHTIGE § HINWEISE

für den Alleskönner ALLPOOL
ü ü ü
ü
ü
Niveauregler
Sá Sâ
Koll S2 S3
NIV TRL
1
2
3
4
NIVCLUST Sonden
für Überlaufbehälter
oder Skimmersonde
und Trockenlaufschutz
¦ Die hier angeschlossenen Kabel dürfen nicht nahe bei Leitungen
¦ Verwenden Sie ausschliesslich das geschirmte Kabel
EINSTELLUNGEN ".
" – Danke !
ü
Filter extern
G Aus Ein
Filter Filter
Aus - Ein -
schal- schal-
ten ten
WICHTIGE INSTAL-
