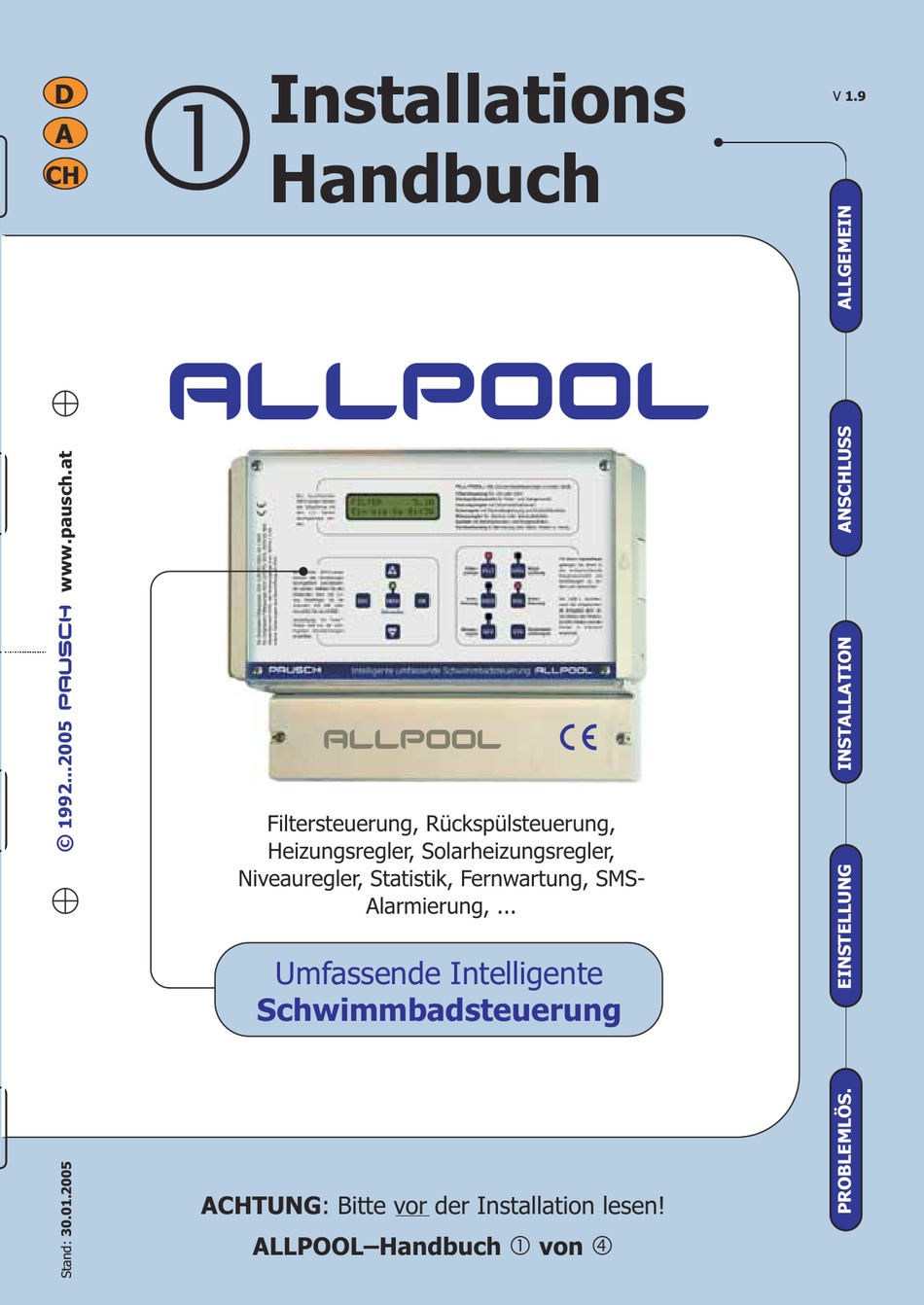

PAUSCH

Installations
Installationshandbuch
für den Alleskönner ALLPOOL
D
V 1.9
A
Handbuch
CH
ALLPOOL
¢
ALLPOOL
Filtersteuerung, Rückspülsteuerung,
Heizungsregler, Solarheizungsregler,
Niveauregler, Statistik, Fernwartung, SMS-
Alarmierung, ...
Umfassende Intelligente
Schwimmbadsteuerung
ACHTUNG: B
itte
vor
der Installation lesen!

„
ALLPOOL–Handbuch
von

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pausch ALLPOOL

Inhaltszusammenfassung für Pausch ALLPOOL

  • Seite 1  PAUSCH  Installations Installationshandbuch für den Alleskönner ALLPOOL V 1.9 Handbuch ALLPOOL ¢ ALLPOOL Filtersteuerung, Rückspülsteuerung, Heizungsregler, Solarheizungsregler, Niveauregler, Statistik, Fernwartung, SMS- Alarmierung, ... Umfassende Intelligente Schwimmbadsteuerung ACHTUNG: B itte der Installation lesen!  „ ALLPOOL–Handbuch...

  • Seite 2: Fernwartung

    Ü STRUKTUR In diesem Heft finden Sie alle Einstellungen mit einer Kurzbeschreibung übersichtlich dargestellt. Die Einstellungen im ALLPOOL sind logisch zusammengefasst – also strukturiert. Diese Struktur finden Sie hier grafisch dargestellt. Tipp: Sie können diese Anleitung im Internet unter www.pausch.at/allpool als PDF in top Qualität herunterladen und in Farbe ausdrucken :-)

  • Seite 3: Inhaltsverzeichnis

    Kurzschluss an den Filterpumpenklemmen muss der Motorschutz überprüft werden, da er be- schädigt sein könnte und nicht mehr auslösen Anschluss kann. Wir (PAUSCH GmbH) behalten uns das Überblick über alle Klemmen ....7 Recht auf technische Änderungen ohne vorherige Überblick über linken Klemmen ...7 Ankündigung vor.

  • Seite 4: Wichtige Installationshinweise

    ALLPOOL. Eine Nichtbeachtung puls. Dieser könnte insbesondere bei einer kann zu Funktionsstörungen, Beschädigungen kurzen Leitung zwischen Last und ALLPOOL und Verlust der Garantie führen! Störungen verursachen. Bitte schalten Sie daher als zusätzliche Sicherheit einen beige- packten Varistor parallel zu jedem indukti- 1.

  • Seite 5: Mechanische Montage

    (Wand) montieren, da sich das Gehäuse nicht verwinden oder verziehen darf. Anmerkung : Sollte 5. Für Datenübertragungsleitung. die Wand nicht eben sein, montieren Sie das ALLPOOL nicht direkt an der Wand sondern mit Distanzrollen oder ähnli- chem. Das geschirmte Kabel 2. Montageort auswählen Die Schirmung muss auf einer Seite mit Erde ( ) verbunden werden.

  • Seite 6: Kabeleinführungen Installieren

    Klemmdeckel muss dabei noch angeschraubt ¦ Mit dem Unterputz Fernbedienteil POOL- sein, damit das Gehäuse stabil genug ist. Sie TERM können Sie das ALLPOOL von der können auch zusätzliche L cher bohren, wenn ö Schwimmhalle o. Wohnzimmer aus bedienen, Sie viele Kabel durchführen müssen.

  • Seite 7: Elektrische Klemmen - Überblick

    PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL ELEKTRISCHE KLEMMEN – ÜBERBLICK 1. Gesamtüberblick: Im Klemmteil des ALLPOOL sind alle Schraubklemmen und 2 Buchsen untergebracht. Hier sehen Sie einen berblick ber alle Klemmen. Ü ü Linke Klemmen: Rechte Klemmen Netzspannung & Schaltausgänge Kleinspannung, Eingänge...

  • Seite 8: Elektrischer Anschluss

    PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL 2. Rechte Seite: Auf der rechten Seite finden Sie die Buchsen f r das R cksp lventil und die Buchse f r die ü ü ü ü Fernwartung und Alarmierung sowie alle Eingangsklemmen f r den Universaleingang, ü...

  • Seite 9: Linke Seite

    Pumpenstrom im Infomodus sieht und der Motor vor Überlast durch z.B. Lagerfehler geschützt wird. Daher ist oben der Anschluss mit Verwendung des Motorschutzes dargestellt. Der im ALLPOOL integrierte Motorschutz kann Pumpen bis maximal ca. 7.5A überwachen. Das ALLPOOL kann maximal 8,0A schalten.

  • Seite 10: Konventionelle Heizung

    Zonenventil benötigen. Das ALLPOOL kann Sie sogar über ein Handy informieren, wenn das Bad zu kalt oder warm wird oder wenn der Temperaturfühler ausfällt usw. : Wenn Sie die Solarheitung nicht verwenden, können Sie die Solarausgänge mit den kalorischen mitschalten lassen, damit Sie für die kalorische Heizung mehr Klemmen haben.

  • Seite 11: Niveauregler-Magnetventilanschluss

    Nachfüllung nicht Füllen --> “L1-FÜLL” Klemme ist Spannungslos. Intelligent: Magnetventil für die Frisch- ¦ Das ALLPOOL misst die Zeit, wie lange es wasser Nachspeisung ¡ nachfüllt und kann Sie sogar über das Handy füll alarmieren, wenn Ihr Pool ein Leck hat und zu viel ge-gr Wasser benötigt.

  • Seite 12: Dosierfreigabe

    =Trockenlaufschutz, =Nachfüllalarm, =Universalalarmeingang). Tipp: Wenn Sie Fehler über grosse Distanz melden wollen, schließen Sie einfach ein Handy oder Modem an das ALLPOOL an. Mehr erfahren Sie im 3. ALLPOOL–Handbuch “Fernwartung”. Setzen Sie eine Desinfektionsanlage ein? Diese Klemmen verhindern, das teure Chemikalien dosiert werden, wenn sie nicht in’s Bad gelangen können oder in der momentanen Situation nicht benötig werden.

  • Seite 13: Rückspül-Ventilanschluss

    Anmerkung: Das ALLPOOL kann nach Filterbetriebsstunden, Wochenprogramm, Filterdruck oder Händisch rückspülen. Wenn die integrierte Schwallwassersteuerung verwendet wird, prüft es vor dem Rückspülen, ob genügend Wasser im Pool ist. Wenn eine Rückspülung unterbrochen wird (z.B. wegen ExtAus), holt ALLPOOL diese rasch nach. 1. Stellantrieb (4/6-Wege Motorventil): Da das ALLPOOL bereits die gesamte Ansteuerelektronik eingebaut hat, benötigen Sie nur...

  • Seite 14: Rückspül-Kolbenventilanschluss

    Magnetventilen. Es ist sehr robust und kann praktisch nicht stecken bleiben. In der Schweiz wird fast nur noch diese Ventiltype verwendet. Hergestellt wird es z.B. von der Firma Besgo AG in der Schweiz. Details finden Sie bei www.pausch.at Mit einem kleinen Adapter können Sie die Magnetventile des Kolbenventils ansteuern:...

  • Seite 15: Fernwartung

    Der lokale Teil befindet sich in einer kleinen spritzwasserfesten Dose, die mit 2 Schrauben neben dem ALLPOOL montiert wird. In ihm befindet sich eine Buchse, die mit dem beigefügten Kabel mit der Fernwart–Buchse des ALLPOOL verbunden wird. Weiters gibt es Schraub- klemmen für die Stromversorgung (L, N,...

  • Seite 16: Rechter Klemmblock

    Rückspülvorgang gestartet wird. So wird verhindert, das ein kurzzeitiger Überdruck z.B. durch das Einschalten nicht zu einer Rückspülung führt. Intelligent : Das ALLPOOL überwacht auch, ob der Druckschalter nicht hängt. Sollte er unmittelbar Druck- nach dem Rückspülen immer noch geschlossen sein, ignoriert das ALLPOOL diesen Eingang, da schalter ein ständiges wiederholtes Rückspülen das Schwimmbad leeren würde.
  • Seite 17 Steuerung Achtung: Der Fehler–Ausgang des anderen Gerätes (z.B. Dosiersteuerung), das Sie am ALLPOOL anschließen wollen, muss ein potentialfreier Schaltausgang sein. Verbinden Sie diese Klemmen nicht gleichzeitig mit einer anderen Steuerung (z.B. SPS), da Sie sonst Fremdspannung der anderen Steuerung in die Universaleingangsklemmen des ALLPOOL einspeisen könnten.

  • Seite 18: Temperaturfühler

    PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL 12. Temperatur- Temperaturfühler für Heizungs– und Solarregler fühler Wenn Sie eine Konventionelle Heizung verwenden, müssen Sie Koll Koll einen *Temperaturfühler, der die Schwimmbadtemperatur misst bei “Bad” anschließen. ¡ Wenn Sie eine Solarheizung verwenden, müssen Sie zusätzlich...

  • Seite 19: Fühler-Kabel Verbindung

    † Schließen Sie diese Litze an der Erdklemme ¡ Intelligent: Das ALLPOOL erkennt, wenn ein Temperaturfühler defekt ist. Es kann Ihnen sogar eine SMS mit einer genauen Fehlerbeschreibung auf Ihr Handy schicken, wenn z.B. der Kollektorfühler unterbrochen oder kurzgeschlossen wird.

  • Seite 20: 13A. Niveausonden

    13A. Niveausonden: Sondenanschluss für ein Skimmerpool Niveauregler Im ALLPOOL ist ein Niveauregler, ein Trockenlaufschutz und für Bäder mit Überlaufkante ist auch eine intelligente Schwallwassersteuerung, die alle Stück spielt eingebaut. 1. Nur Niveauregler (NIVA): Wenn Sie ein Schwimmbad mit Skimmer haben, schließen Sie Sá...
  • Seite 21 Skimmer, und wenn Sie kein Datenkabel mit einem geerdeten Gerät verbinden. Anmerkung: Das Potential ist sicher gleich, wenn das ALLPOOL nahe beim Bad ist und die Erdverbindung zwischen Pool und ALLPOOL direkt und nicht über viele ‘Ecken’ erfolgt. Leichte Unterschiede können Sie mit der Einstellung der Sondenempfindlichkeit ausgleichen.

  • Seite 22: Anmerkungen Zu Den Galvanischen Sonden

    Intelligent : Wenn z.B. die Rückspülung durch ExtAus unterbrochen wurde, holt das ALLPOOL die Rückspülung nach, wenn die Filterpumpe 30 Minuten lang laufen konnte. Im Infoschirm sehen Sie sogar den Count–Down :-) Achtung: Verwenden Sie die geschirmte Fühlerleitung “...

  • Seite 23: Filterpumpe Fern-Ein

    Installationshandbuch für den Alleskönner ALLPOOL 11. Fernschalt- diese Klemmen schalten die Filterpumpe extern ein EIN–Eingang Mit diesen Klemmen können Sie das ALLPOOL veranlassen, die Filterpumpe einzuschalten. Z.B. sinnvoll wenn Sie vom Wohnzimmer ExtEin ExtEin aus die Filterpumpe einschalten wollen. Anmerkung : Da im ALLPOOL bereits die Schwallwassersteuerung bzw.

  • Seite 24: Anschluss-Checkliste

    Ist das Rückspülventil richtig ange- schlossen? Achtung: Die nachfolgend beschriebene Initialisierung kann ¬ nur lokal – das heißt am ALLPOOL selber durchgeführt wer- Wenn eine Fernwartung vorhanden ist: Ist den. Die Einstellung des Motorschutzes usw. ist also nicht das Kabel richtig angeschlossen? über die Farnwartbuchse mittels Fernbedienteil POOLTERM...

  • Seite 25: Inbetriebnahme

    Sie tragen die Verantwortung, Motorstrom angezeigt. das die Pumpe dabei keinen Schaden nimmt! Wenn Sie ein neues ALLPOOL das 1. Mal ein- Info : Sie können die Pumpe jeder Zeit durch Betätigen der schalten bzw. wenn Sie bei einem bereits in- ESC–Taste ausschalten.
  • Seite 26 Bevor die Pumpe freigegeben wird, werden Sie aufgefordert die korrekte Laufrichtung der Anmerkungen Pumpe zu prüfen: Das ALLPOOL schaltet die ¦ Sie können die Messung jederzeit mit der ESC– Taste abbrechen oder einfach den Strom ausschalten und das Filterpumpe kurz ein, damit Sie prüfen kön-...

  • Seite 27: Einstellungs-Checkliste

    Konventionelle Heizung: CHECKLISTE Nicht in Verwendung : Gehen Sie zu Punkt 4 Jetzt ist das ALLPOOL bereits fast betriebsbe- reit. Bitte gehen Sie Punkt für Punkt durch ¬ Stellen Sie die Heizung auf Automatik- und prüfen Sie, ob die Voreinstellungen pas-...
  • Seite 28 PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL Solarheizung Niveauregler Nicht in Verwendung : Gehen Sie zu Punkt 5 Weder Niveauregler noch Trockenlaufschutz noch Schwallwasserbehälter in Verwendung Gehen Sie zu Punkt 6 ¬ Stellen Sie die Heizung auf Automatikbe- trieb Anmerkung : Sollte der Beckentemperaturfühler...
  • Seite 29 ¬ Wenn Sie die Fernalarmierung verwen- den, geben Sie die Vorwahl und Telefonnum- mer ein und stellen Sie ein, ob das ALLPOOL über SMS oder Modem Verbindung aufneh- men soll. Anmerkung : Wenn Sie kein funktionsfähiges Modem oder Handy angeschlossen haben, erhalten Sie eine Fehlermeldung.

  • Seite 30: Problemlösung

    Messen Sie mit einer ist ‘1234’. Wenn Sie das Passwort geändert haben und sich Prüflampe, ob an den Klemmen L1-N 230V ± nicht mehr erinnern, muß das ALLPOOL gebührenpflichtig entsperrt werden. Bitte wenden Sie sich in diesem Fall an anliegt. ¦...

  • Seite 31: Für Rückspülung

    PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL...

  • Seite 32: Tauchhülsen & Temperaturfühler

    PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL...
  • Seite 33 PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL...
  • Seite 34 PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL...
  • Seite 35 PAUSCH  Installationshandbuch für den Alleskönner ALLPOOL...

  • Seite 36: Fernbedienteil Poolterm

     Installationshandbuch für den Alleskönner ALLPOOL FERNBEDIENTEIL ¦ Die Bedienung funktioniert genauso einfach wie am ALLPOOL selbst. Sie können sich alle POOLTERM Infoschirme und die Statistik anschauen und ¦ Mit dem Fernbedienteil POOLTERM können Einstellungen vornehmen. Es beherrscht auch Sie das ALLPOOL bequem z.B. vom Wohnzim- den Easy–...
