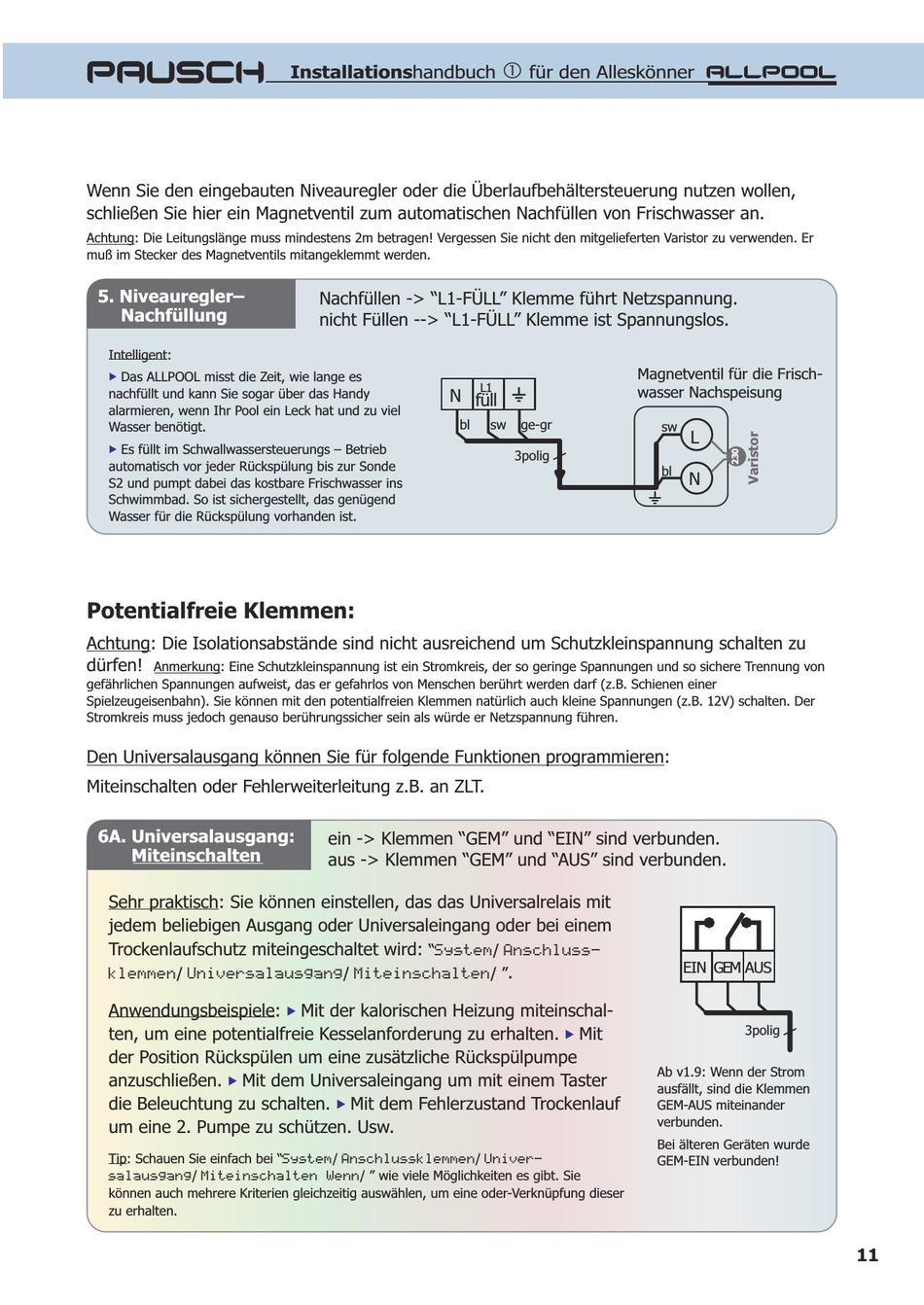

Wenn Sie den eingebauten Niveauregler oder die Überlaufbehältersteuerung nutzen wollen,
schließen Sie hier ein Magnetventil zum automatischen Nachfüllen von Frischwasser an.
Achtung: Die Leitungslänge muss mindestens 2m betragen! Vergessen Sie nicht den mitgelieferten Varistor zu verwenden. Er
muß im Stecker des Magnetventils mitangeklemmt werden.
5. Niveauregler–
Nachfüllung
Intelligent:
¦ Das ALLPOOL misst die Zeit, wie lange es
nachfüllt und kann Sie sogar über das Handy
alarmieren, wenn Ihr Pool ein Leck hat und zu viel
Wasser benötigt.
¦ Es füllt im Schwallwassersteuerungs – Betrieb
automatisch vor jeder Rückspülung bis zur Sonde
S2 und pumpt dabei das kostbare Frischwasser ins
Schwimmbad. So ist sichergestellt, das genügend
Wasser für die Rückspülung vorhanden ist.
Potentialfreie Klemmen:
Achtung: Die Isolationsabstände sind nicht ausreichend um Schutzkleinspannung schalten zu
dürfen!
Anmerkung: Eine Schutzkleinspannung ist ein Stromkreis, der so geringe Spannungen und so sichere Trennung von
gefährlichen Spannungen aufweist, das er gefahrlos von Menschen berührt werden darf (z.B. Schienen einer
Spielzeugeisenbahn). Sie können mit den potentialfreien Klemmen natürlich auch kleine Spannungen (z.B. 12V) schalten. Der
Stromkreis muss jedoch genauso berührungssicher sein als würde er Netzspannung führen.
Den Universalausgang können Sie für folgende Funktionen programmieren:
Miteinschalten oder Fehlerweiterleitung z.B. an ZLT.
6A. Universalausgang:
Miteinschalten
Sehr praktisch : Sie können einstellen, das das Universalrelais mit
jedem beliebigen Ausgang oder Universaleingang oder bei einem
Trockenlaufschutz miteingeschaltet wird:
/

Anwendungsbeispiele

ten, um eine potentialfreie Kesselanforderung zu erhalten.
der Position Rückspülen um eine zusätzliche Rückspülpumpe
anzuschließen. Mit dem Universaleingang um mit einem Taster
¦
die Beleuchtung zu schalten.
um eine 2. Pumpe zu schützen. Usw.
Tip: Schauen Sie einfach bei "
/
können auch mehrere Kriterien gleichzeitig auswählen, um eine oder-Verknüpfung dieser
zu erhalten.
Installationshandbuch
Nachfüllen -> "L1-FÜLL" Klemme führt Netzspannung.
nicht Füllen --> "L1-FÜLL" Klemme ist Spannungslos.
ein -> Klemmen "GEM" und "EIN" sind verbunden.
aus -> Klemmen "GEM" und "AUS" sind verbunden.
"
/
: Mit der kalorischen Heizung miteinschal-
¦
Mit dem Fehlerzustand Trockenlauf
¦
/
/ " wie viele Möglichkeiten es gibt. Sie

für den Alleskönner ALLPOOL
L1
N ¡
füll
bl sw ge-gr
3polig
/
.
/ "
Mit
¦
/
Magnetventil für die Frisch-
wasser Nachspeisung
sw
L
bl
N
¡
EIN GEM AUS
3polig
Ab v1.9: Wenn der Strom
ausfällt, sind die Klemmen
GEM-AUS miteinander
verbunden.
Bei älteren Geräten wurde
GEM-EIN verbunden!
