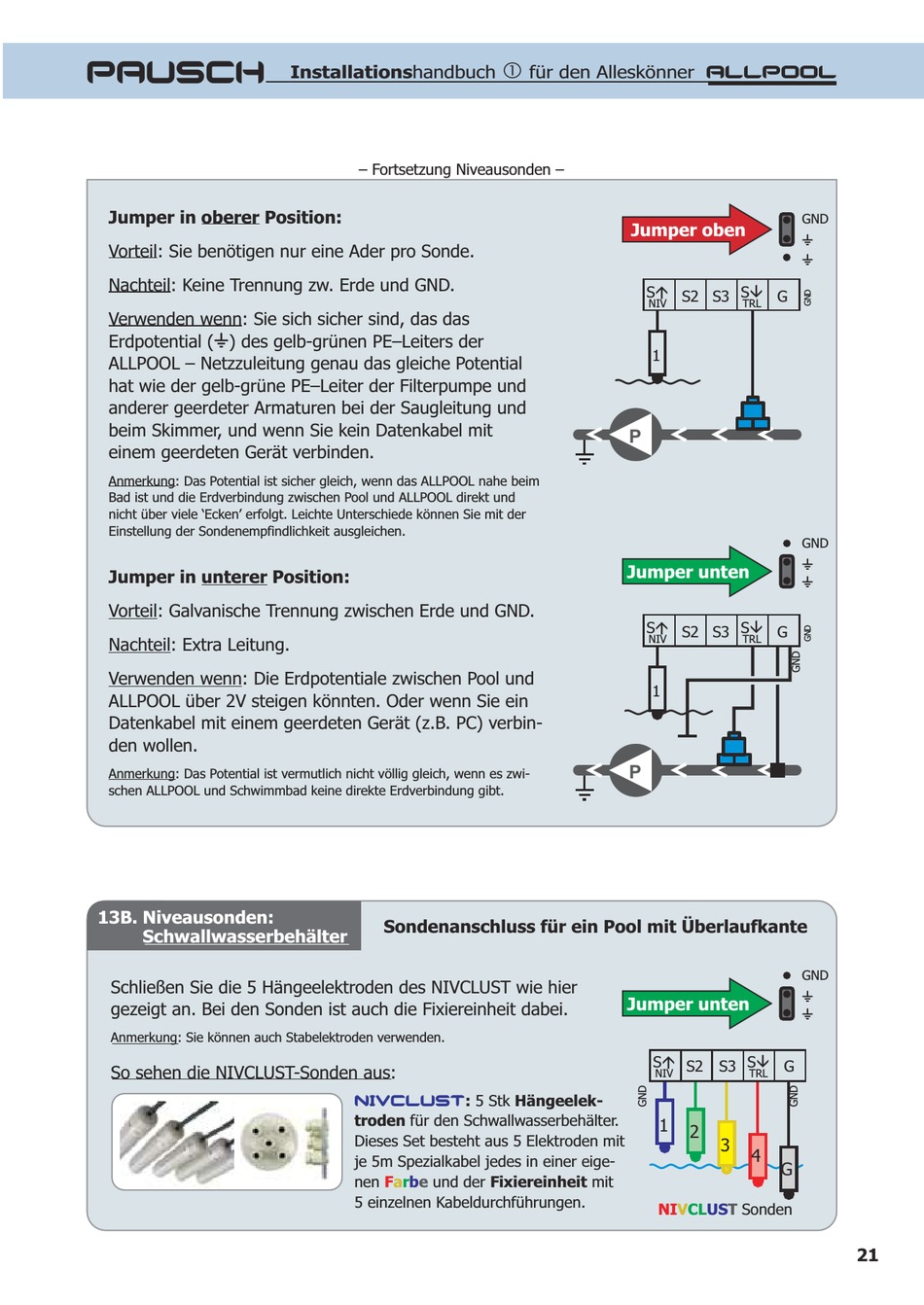

Pausch ALLPOOL Schnellstartanleitung Seite 21

PAUSCH
Jumper in oberer
Vorteil : Sie benötigen nur eine Ader pro Sonde.
Nachteil : Keine Trennung zw. Erde und GND.
Verwenden wenn : Sie sich sicher sind, das das
Erdpotential ( ) des gelb-grünen PE–Leiters der ¡
ALLPOOL – Netzzuleitung genau das gleiche Potential
hat wie der gelb-grüne PE–Leiter der Filterpumpe und
anderer geerdeter Armaturen bei der Saugleitung und
beim Skimmer, und wenn Sie kein Datenkabel mit
einem geerdeten Gerät verbinden.
Anmerkung: Das Potential ist sicher gleich, wenn das ALLPOOL nahe beim
Bad ist und die Erdverbindung zwischen Pool und ALLPOOL direkt und
nicht über viele 'Ecken' erfolgt. Leichte Unterschiede können Sie mit der
Einstellung der Sondenempfindlichkeit ausgleichen.
Jumper in unterer
Vorteil : Galvanische Trennung zwischen Erde und GND.
Nachteil : Extra Leitung.
Verwenden wenn : Die Erdpotentiale zwischen Pool und
ALLPOOL über 2V steigen könnten. Oder wenn Sie ein
Datenkabel mit einem geerdeten Gerät (z.B. PC) verbin-
den wollen.
Anmerkung: Das Potential ist vermutlich nicht völlig gleich, wenn es zwi-
schen ALLPOOL und Schwimmbad keine direkte Erdverbindung gibt.
13B. Niveausonden:
Schwallwasserbehälter
Schließen Sie die 5 Hängeelektroden des NIVCLUST wie hier
gezeigt an. Bei den Sonden ist auch die Fixiereinheit dabei.
Anmerkung: Sie können auch Stabelektroden verwenden.
So sehen die NIVCLUST-Sonden aus:
Installationshandbuch
– Fortsetzung Niveausonden –
Position:
Position:
Sondenanschluss für ein Pool mit Überlaufkante
NIVCLUST:
troden für den Schwallwasserbehälter.
Dieses Set besteht aus 5 Elektroden mit
je 5m Spezialkabel jedes in einer eige-
nen Farbe und der
5 einzelnen Kabeldurchführungen.

für den Alleskönner ALLPOOL
Jumper oben
Sá
NIV
P
Jumper unten
Sá
NIV
P
Jumper unten
5 Stk Hängeelek-
Fixiereinheit mit
GND
¡
¡
Sâ
S2 S3 G
TRL
1
GND
¡
¡
Sâ
S2 S3 G
TRL
1
GND
¡
¡
Sá Sâ
S2 S3 G
NIV TRL
1
2
3
4
G
NIVCLUST Sonden
21
