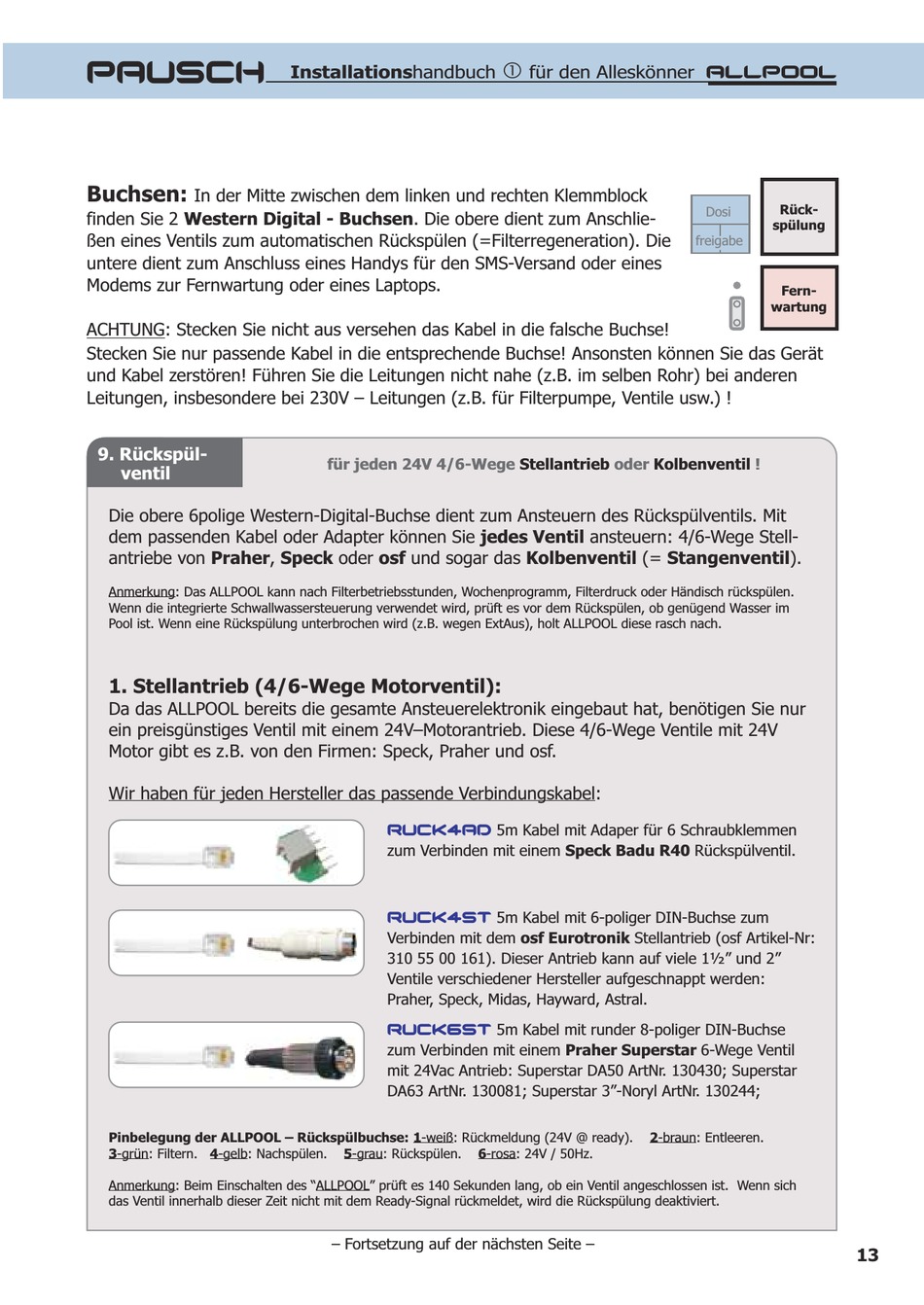

Rückspül-Ventilanschluss - Pausch ALLPOOL Schnellstartanleitung

PAUSCH
Buchsen:
In der Mitte zwischen dem linken und rechten Klemmblock
finden Sie 2 Western Digital - Buchsen
ßen eines Ventils zum automatischen Rückspülen (=Filterregeneration). Die
untere dient zum Anschluss eines Handys für den SMS-Versand oder eines
Modems zur Fernwartung oder eines Laptops.
ACHTUNG : Stecken Sie nicht aus versehen das Kabel in die falsche Buchse!
Stecken Sie nur passende Kabel in die entsprechende Buchse! Ansonsten können Sie das Gerät
und Kabel zerstören! Führen Sie die Leitungen nicht nahe (z.B. im selben Rohr) bei anderen
Leitungen, insbesondere bei 230V – Leitungen (z.B. für Filterpumpe, Ventile usw.) !
9. Rückspül-
ventil
Die obere 6polige Western-Digital-Buchse dient zum Ansteuern des Rückspülventils. Mit
dem passenden Kabel oder Adapter können Sie
antriebe von Praher Speck
Anmerkung: Das ALLPOOL kann nach Filterbetriebsstunden, Wochenprogramm, Filterdruck oder Händisch rückspülen.
Wenn die integrierte Schwallwassersteuerung verwendet wird, prüft es vor dem Rückspülen, ob genügend Wasser im
Pool ist. Wenn eine Rückspülung unterbrochen wird (z.B. wegen ExtAus), holt ALLPOOL diese rasch nach.
1. Stellantrieb (4/6-Wege Motorventil):
Da das ALLPOOL bereits die gesamte Ansteuerelektronik eingebaut hat, benötigen Sie nur
ein preisgünstiges Ventil mit einem 24V–Motorantrieb. Diese 4/6-Wege Ventile mit 24V
Motor gibt es z.B. von den Firmen: Speck, Praher und osf.
Wir haben für jeden Hersteller das passende Verbindungskabel
Pinbelegung der ALLPOOL – Rückspülbuchse:
3 -grün : Filtern. 4 -gelb : Nachspülen.
Anmerkung : Beim Einschalten des "
das Ventil innerhalb dieser Zeit nicht mit dem Ready-Signal rückmeldet, wird die Rückspülung deaktiviert.
Installationshandbuch
. Die obere dient zum Anschlie-
für jeden 24V 4/6-Wege
, oder osf und sogar das
RUCK4AD
zum Verbinden mit einem
RUCK4ST
Verbinden mit dem
310 55 00 161). Dieser Antrieb kann auf viele 1
Ventile verschiedener Hersteller aufgeschnappt werden:
Praher, Speck, Midas, Hayward, Astral.
RUCK6ST
zum Verbinden mit einem
mit 24Vac Antrieb: Superstar DA50 ArtNr. 130430; Superstar
DA63 ArtNr. 130081; Superstar 3"-Noryl ArtNr. 130244;
1 -weiß
5 -grau : Rückspülen.
ALLPOOL " prüft es 140 Sekunden lang, ob ein Ventil angeschlossen ist. Wenn sich
– Fortsetzung auf der nächsten Seite –

für den Alleskönner ALLPOOL
Stellantrieb oder
jedes Ventil ansteuern: 4/6-Wege Stell-
Kolbenventil
:
5m Kabel mit Adaper für 6 Schraubklemmen
Speck Badu R40
5m Kabel mit 6-poliger DIN-Buchse zum
osf Eurotronik
5m Kabel mit runder 8-poliger DIN-Buchse
Praher Superstar
: Rückmeldung (24V @ ready).
6 -rosa : 24V / 50Hz.
Rück-
Dosi
spülung
freigabe freigabe
Fern-
wartung
Kolbenventil !
(= Stangenventil ).
Rückspülventil.
Stellantrieb (osf Artikel-Nr:
½" und 2"
6-Wege Ventil
2 -braun : Entleeren.
13
