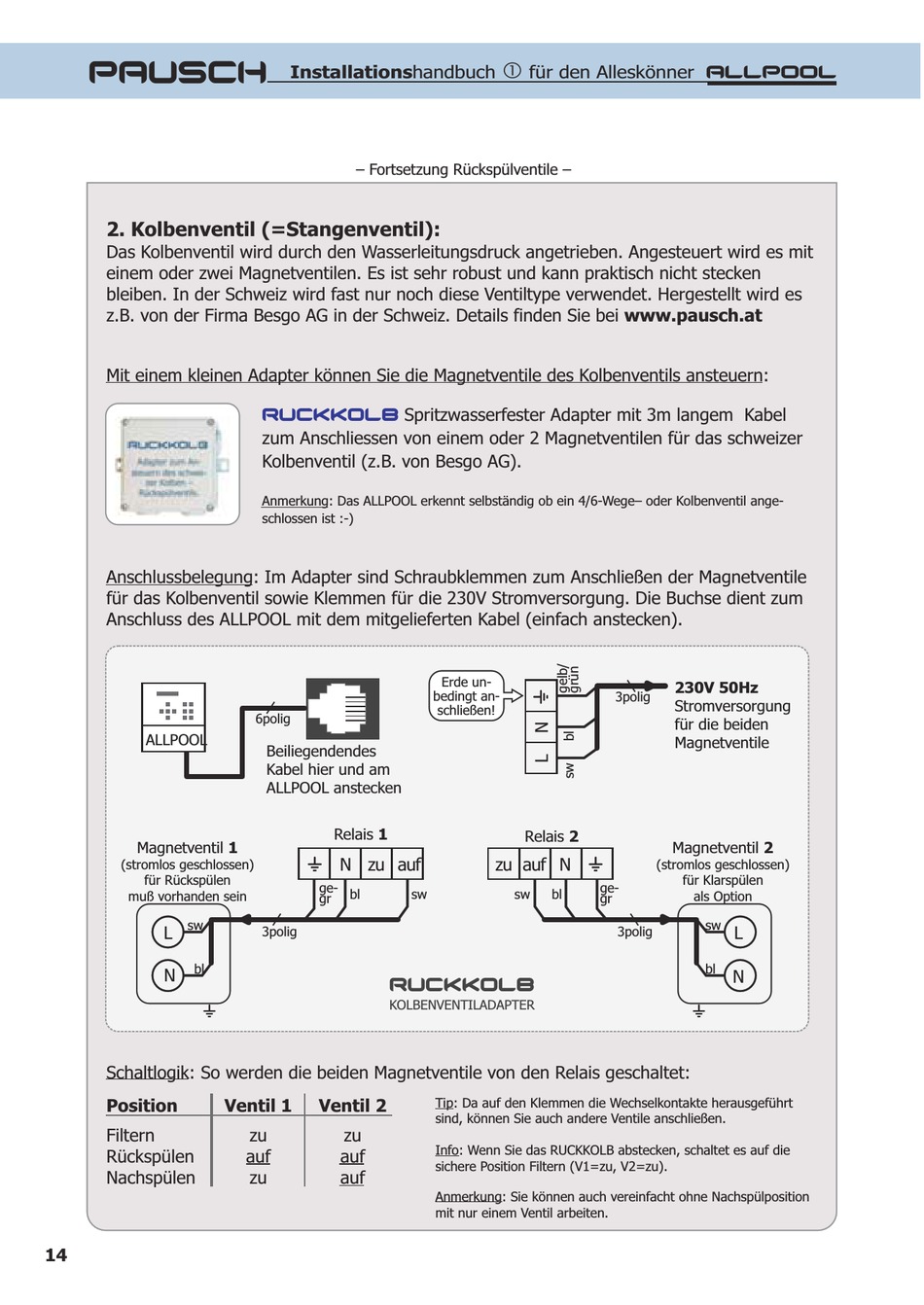

2. Kolbenventil (=Stangenventil):
Das Kolbenventil wird durch den Wasserleitungsdruck angetrieben. Angesteuert wird es mit
einem oder zwei Magnetventilen. Es ist sehr robust und kann praktisch nicht stecken
bleiben. In der Schweiz wird fast nur noch diese Ventiltype verwendet. Hergestellt wird es
z.B. von der Firma Besgo AG in der Schweiz. Details finden Sie bei www.pausch.at
Mit einem kleinen Adapter können Sie die Magnetventile des Kolbenventils ansteuern:
Anschlussbelegung: Im Adapter sind Schraubklemmen zum Anschließen der Magnetventile
für das Kolbenventil sowie Klemmen für die 230V Stromversorgung. Die Buchse dient zum
Anschluss des ALLPOOL mit dem mitgelieferten Kabel (einfach anstecken).
ALLPOOL
Magnetventil 1
(stromlos geschlossen)
für Rückspülen
muß vorhanden sein
sw
L
bl
¡
Schaltlogik: So werden die beiden Magnetventile von den Relais geschaltet:
Position
Filtern
Rückspülen
Nachspülen
14
Installationshandbuch
– Fortsetzung Rückspülventile –
RUCKKOLB
zum Anschliessen von einem oder 2 Magnetventilen für das schweizer
Kolbenventil (z.B. von Besgo AG).
Anmerkung: Das ALLPOOL erkennt selbständig ob ein 4/6-Wege– oder Kolbenventil ange-
schlossen ist :-)
6polig
Beiliegendendes
Kabel hier und am
ALLPOOL anstecken
Relais 1
¡ N zu auf
ge-
bl
gr
3polig
RUCKKOLB
KOLBENVENTILADAPTER
Ventil 1 Ventil 2
zu zu
auf auf
zu auf

für den Alleskönner ALLPOOL
Spritzwasserfester Adapter mit 3m langem Kabel
Erde un-
bedingt an-
schließen!
Relais 2
zu auf N ¡
sw sw bl
Tip : Da auf den Klemmen die Wechselkontakte herausgeführt
sind, können Sie auch andere Ventile anschließen.
Info : Wenn Sie das RUCKKOLB abstecken, schaltet es auf die
sichere Position Filtern (V1=zu, V2=zu).
Anmerkung: Sie können auch vereinfacht ohne Nachspülposition
mit nur einem Ventil arbeiten.
230V 50Hz
3polig
Stromversorgung
für die beiden
Magnetventile
Magnetventil 2
(stromlos geschlossen)
für Klarspülen
ge-
als Option
gr
sw
L
3polig
bl
N
¡
