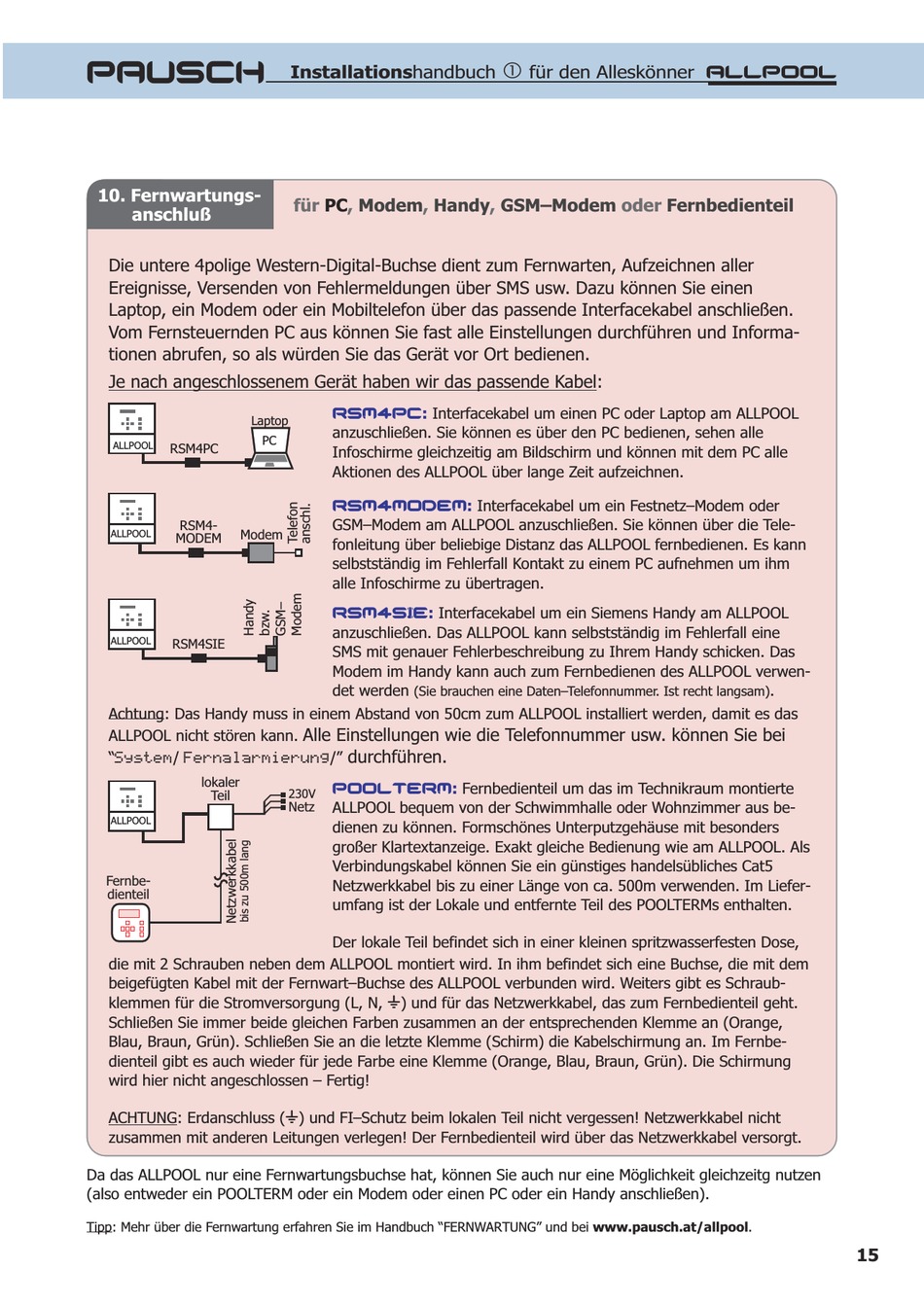

Fernwartung; Fernbedienteil Poolterm - Pausch ALLPOOL Schnellstartanleitung

PAUSCH
10. Fernwartungs-
anschluß
Die untere 4polige Western-Digital-Buchse dient zum Fernwarten, Aufzeichnen aller
Ereignisse, Versenden von Fehlermeldungen über SMS usw. Dazu können Sie einen
Laptop, ein Modem oder ein Mobiltelefon über das passende Interfacekabel anschließen.
Vom Fernsteuernden PC aus können Sie fast alle Einstellungen durchführen und Informa-
tionen abrufen, so als würden Sie das Gerät vor Ort bedienen.
Je nach angeschlossenem Gerät haben wir das passende Kabel
Laptop
ALLPOOL
RSM4PC
RSM4-
Modem
ALLPOOL
MODEM
ALLPOOL
RSM4SIE
Achtung: Das Handy muss in einem Abstand von 50cm zum ALLPOOL installiert werden, damit es das
ALLPOOL nicht stören kann.
" /
lokaler
Teil
ALLPOOL
Fernbe-
dienteil
die mit 2 Schrauben neben dem ALLPOOL montiert wird. In ihm befindet sich eine Buchse, die mit dem
beigefügten Kabel mit der Fernwart–Buchse des ALLPOOL verbunden wird. Weiters gibt es Schraub-
klemmen für die Stromversorgung (L, N,
Schließen Sie immer beide gleichen Farben zusammen an der entsprechenden Klemme an (Orange,
Blau, Braun, Grün). Schließen Sie an die letzte Klemme (Schirm) die Kabelschirmung an. Im Fernbe-
dienteil gibt es auch wieder für jede Farbe eine Klemme (Orange, Blau, Braun, Grün). Die Schirmung
wird hier nicht angeschlossen – Fertig!
ACHTUNG : Erdanschluss ( ) und FI–Schutz beim lokalen Teil nicht vergessen! Netzwerkkabel nicht
zusammen mit anderen Leitungen verlegen! Der Fernbedienteil wird über das Netzwerkkabel versorgt.
Da das ALLPOOL nur eine Fernwartungsbuchse hat, können Sie auch nur eine Möglichkeit gleichzeitg nutzen
(also entweder ein POOLTERM oder ein Modem oder einen PC oder ein Handy anschließen).
Tipp: Mehr über die Fernwartung erfahren Sie im Handbuch "
Installationshandbuch
für PC , Modem Handy GSM–Modem ,
RSM4PC: Interfacekabel um einen PC oder Laptop am ALLPOOL
anzuschließen. Sie können es über den PC bedienen, sehen alle
PC
Infoschirme gleichzeitig am Bildschirm und können mit dem PC alle
Aktionen des ALLPOOL über lange Zeit aufzeichnen.
RSM4MODEM:
GSM–Modem am ALLPOOL anzuschließen
fonleitung über beliebige Distanz das ALLPOOL fernbedienen. Es kann
selbstständig im Fehlerfall Kontakt zu einem PC aufnehmen um ihm
alle Infoschirme zu übertragen.
RSM4SIE:
anzuschließen . Das ALLPOOL kann selbstständig im Fehlerfall eine
SMS mit genauer Fehlerbeschreibung zu Ihrem Handy schicken. Das
Modem im Handy kann auch zum Fernbedienen des ALLPOOL verwen-
det werden
(Sie brauchen eine Daten–Telefonnummer. Ist recht langsam)
Alle Einstellungen wie die Telefonnummer usw. können Sie bei
durchführen.
/"
POOLTERM:
230V
Netz ALLPOOL bequem von der Schwimmhalle oder Wohnzimmer aus be-
dienen zu können. Formschönes Unterputzgehäuse mit besonders
großer Klartextanzeige. Exakt gleiche Bedienung wie am ALLPOOL. Als
Verbindungskabel können Sie ein günstiges handelsübliches Cat5
Netzwerkkabel bis zu einer Länge von ca. 500m verwenden. Im Liefer-
umfang ist der Lokale und entfernte Teil des POOLTERMs enthalten.
Der lokale Teil befindet sich in einer kleinen spritzwasserfesten Dose,
¡ ) und für das Netzwerkkabel, das zum Fernbedienteil geht.
¡

für den Alleskönner ALLPOOL
,
:
Interfacekabel um ein Festnetz–
Interfacekabel um ein Siemens Handy am
Fernbedienteil um das im Technikraum montierte

FERNWARTUNG

" und bei www.pausch.at/allpool
oder Fernbedienteil
Modem oder
. Sie können über die Tele-
ALLPOOL
.
.
15
