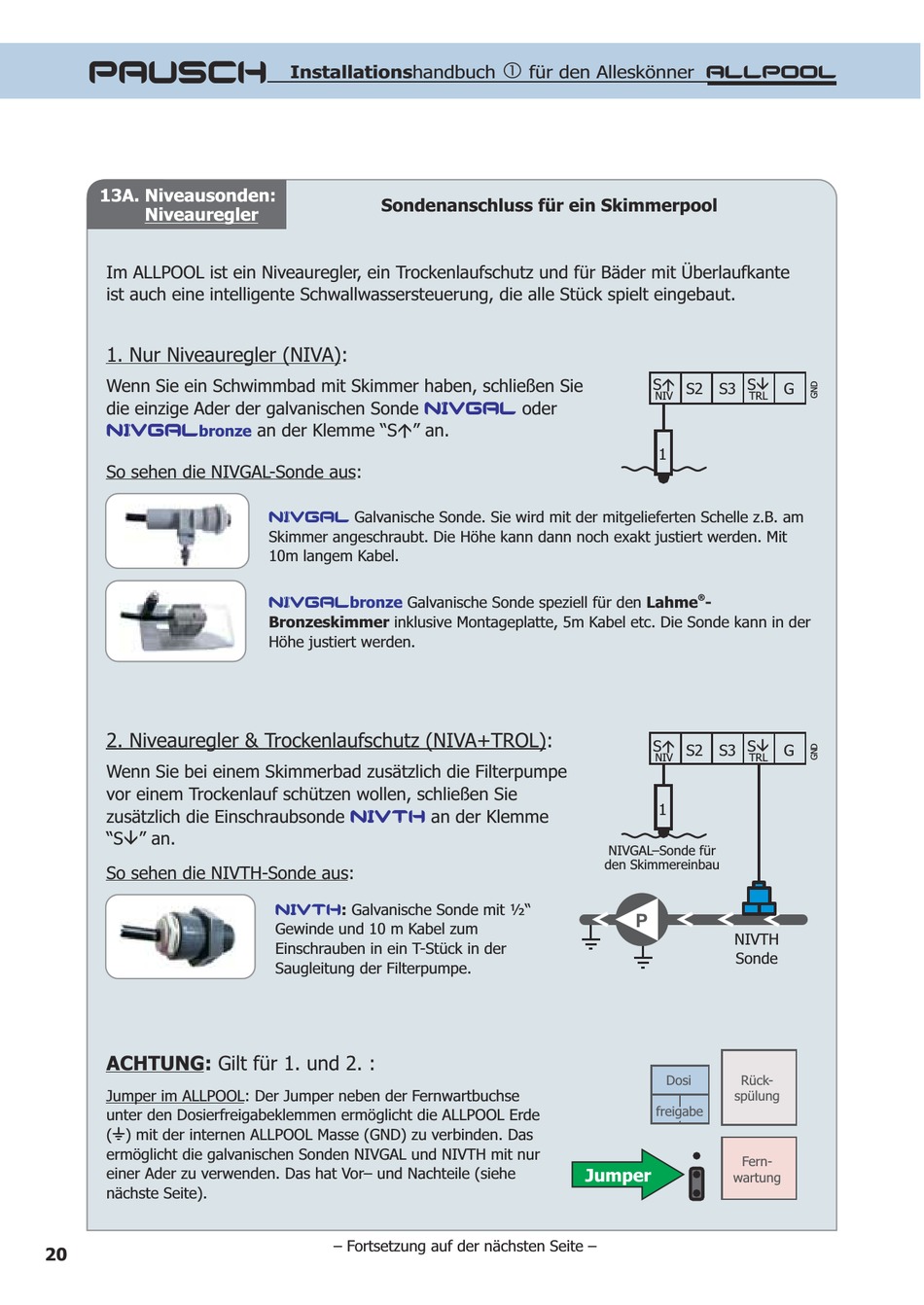

13A. Niveausonden:

Niveauregler
Im ALLPOOL ist ein Niveauregler, ein Trockenlaufschutz und für Bäder mit Überlaufkante
ist auch eine intelligente Schwallwassersteuerung, die alle Stück spielt eingebaut.
1. Nur Niveauregler (NIVA):
Wenn Sie ein Schwimmbad mit Skimmer haben, schließen Sie
die einzige Ader der galvanischen Sonde
NIVGAL
bronze
So sehen die NIVGAL-Sonde aus:
2. Niveauregler & Trockenlaufschutz (NIVA+TROL):
Wenn Sie bei einem Skimmerbad zusätzlich die Filterpumpe
vor einem Trockenlauf schützen wollen, schließen Sie
zusätzlich die Einschraubsonde
" Sâ " an.
So sehen die NIVTH-Sonde aus:
ACHTUNG: Gilt für 1. und 2. :
Jumper im ALLPOOL: Der Jumper neben der Fernwartbuchse
unter den Dosierfreigabeklemmen ermöglicht die ALLPOOL Erde
( ) mit der internen ALLPOOL Masse (GND) zu verbinden. Das ¡
ermöglicht die galvanischen Sonden NIVGAL und NIVTH mit nur
einer Ader zu verwenden. Das hat Vor– und Nachteile (siehe
nächste Seite).
20
Installationshandbuch
Sondenanschluss für ein Skimmerpool
NIVGAL
an der Klemme " Sá " an.
NIVGAL Galvanische Sonde. Sie wird mit der mitgelieferten Schelle z.B. am
Skimmer angeschraubt. Die Höhe kann dann noch exakt justiert werden. Mit
10m langem Kabel.
NIVGALbronze Galvanische Sonde speziell für den
Bronzeskimmer inklusive Montageplatte, 5m Kabel
Höhe justiert werden.
NIVTH an der Klemme
NIVTH: Galvanische Sonde mit ½"
Gewinde und 10 m Kabel zum
Einschrauben in ein T-Stück in der
Saugleitung der Filterpumpe.
– Fortsetzung auf der nächsten Seite –

für den Alleskönner ALLPOOL
Sá
NIV
oder
1
Lahme -
etc. Die Sonde kann in der
Sá
NIV
1
NIVGAL–Sonde für
den Skimmereinbau
P
Dosi
freigabe freigabe
Jumper
Sâ
S2 S3 G
TRL
®
Sâ
S2 S3 G
TRL
NIVTH
Sonde
Rück-
spülung
Fern-
wartung
