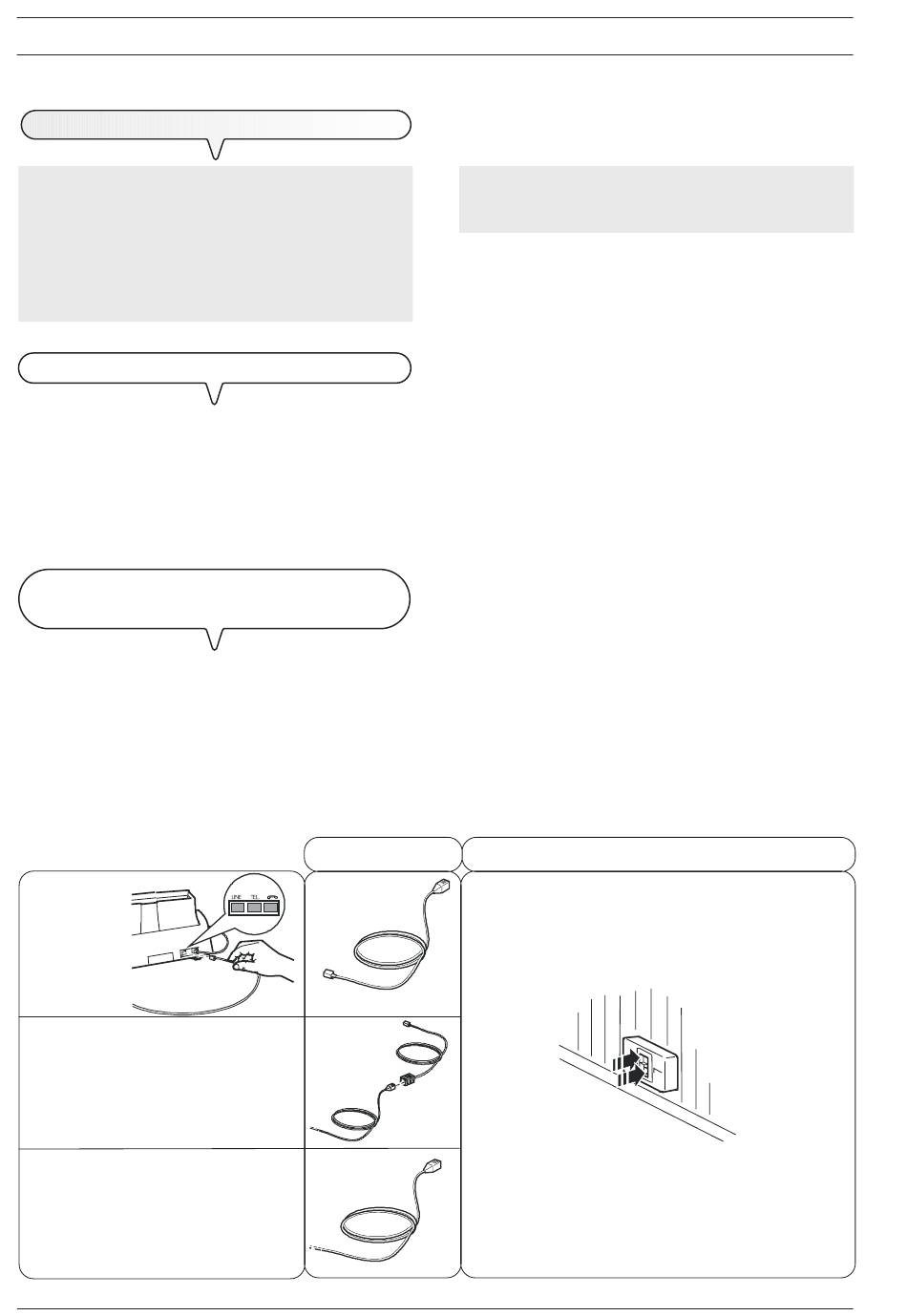

I
NSTALLATION
A
NSCHLUSS AN DIE TELEFONLEITUNG
Da der Telefonanschluss des Faxgeräts, des angeschlosse-
nen Anrufbeantworters, des zusätzlichen Telefons oder anderen
Geräten den nationalen Normen unterworfen ist, die von
Nation zu Nation variieren, veranschaulichen die folgenden
Schemen einige Anschlüsse. Sollte in Ihrem Land der
Anschluss an die Telefonleitung anders sein, als in den angege-
benen Schemen, beziehen Sie sich auf die geltenden Normen in
Ihrem Land.
A
NSCHLUSS DES FAXGERÄTS
1. Stecken Sie den Stecker des Telefonanschlusskabels in die "LINE"-
Steckdose des Faxgerätes (siehe Schemen "Beispiel 1", "Bei-
spiel 2" oder "Beispiel 3").
2. Stecken Sie den Anschluss oder den Stecker (wenn vorgesehen)
des anderen Kabelendes in die Telefon-Anschlusssteckdose an
der Wand (siehe "Beispiel 1", "Beispiel 2" oder "Beispiel 3").
A
NSCHLUSS ANDERER GERÄTE
ZUSÄTZLICHES TELEFON ETC
(Anschluss Beispiel 1)
1. Entfernen Sie eventuell das angepasste Einsatzstück, das am
Faxgerät die Anschlussbuchse für die Telefonleitung "TEL" ver-
deckt. Stecken Sie dann den Telefonkabelanschluss des Zusatz-
gerätes in die oben genannte Buchse (siehe entsprechendes
Schema).
A
1
NSCHLUSS BEISPIEL
F
AX
A
NSCHLUSSSTECKDOSEN
Z
USÄTZLICHES TELEFON
ODER ANDERE GERÄTE
A
NDERE GERÄTE
2
(
,
ANRUFBEANTWORTER
.)
K
ABEL
LINE
TEL
Wenn Sie das Zusatzgerät nicht direkt an der Steckdose "TEL"
anschließen können, verwenden Sie den dafür vorgesehenen
Netzadapter (je nach Land verschieden).
Wenn das Faxgerät an einer Anlage mit mehreren
Anschlussbuchsen in Serienschaltung angeschlossen ist, müs-
sen Sie das Faxgerät an einen Hauptanschluss anschließen.
(Anschluss Beispiel 2)
1. Stecken Sie den Anschluss oder den Stecker (je nach Land ver-
schieden) des Zusatzgeräts in die Steckdose (siehe entsprechen-
des Schema).
(Anschluss Beispiel 3)
1. Stecken Sie den Stecker des Zusatzgeräts in die Telefon-
Anschlusssteckdose (an der Wand) (siehe entsprechendes Sche-
ma).
Wenn Sie den Netzadapter verwenden möchten (wie in Beispiel
1), kann ein weiteres Gerät an der Anschlussbuchse der Telefon-
leitung "TEL" am Faxgerät angeschlossen werden.
W
ANDSTECKDOSEN DER TELEFONLEITUNG
B
D
B
D
