TALEX Sp. z o.o.
Ul. Dworcowa 9c
77-141 Borzytuchom, Polen
Tel.: +48 59 821 13 40
E-Mail:
biuro@talex-sj.pl
www.talex-sj.pl
8h

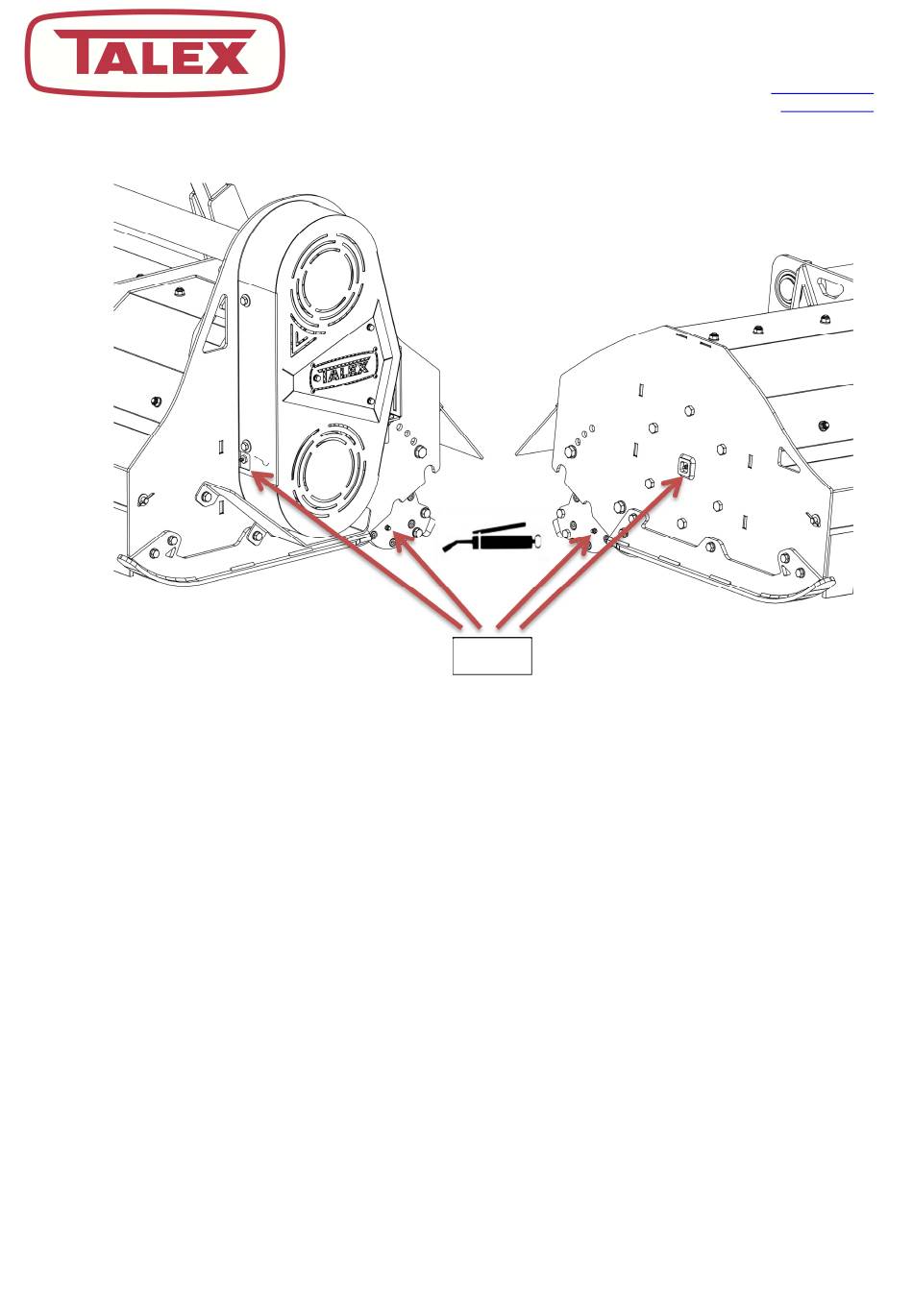

Abbildung 13. Schmierplan
Spannung der Keilriemen
5.3.
Um die Riemen zu überprüfen, muss zunächst die Gurtabdeckung oder zumindest das Visier in der Abdeckung
entfernt werden. Korrekt gespannte Riemen geben bei einem Druck von 8 kg (80 N) etwa 10 mm nach, was in
etwa dem Druck des Daumens entspricht, wenn keine speziellen Riemenspannungsmessgeräte zur Verfügung
stehen.
Um die Riemen zu spannen, lösen Sie die in Abbildung 14 mit "A" markierte M12-Mutter. Dann spannen Sie
die Riemen mit der mit "B" gekennzeichneten M12-Mutter so, dass sich der Spannarm in die in der Abbildung
gezeigte Richtung bewegt. Ziehen Sie nach Abschluss der beschriebenen Schritte beide Muttern fest und
bringen Sie die Abdeckung wieder an.
Um den Riemenwechsel zu erleichtern, kann der Spanner in der oberen Position arretiert werden, indem eine
Schraube oder ein anderes Werkzeug in das mit "C" gekennzeichnete Loch gesteckt wird. Prüfen Sie beim
Auswechseln der Riemen mit einer Wasserwaage oder einem anderen flachen Gegenstand, ob die obere und
untere Riemenscheibe bündig sind.
23
