Montage
12
3.3.2

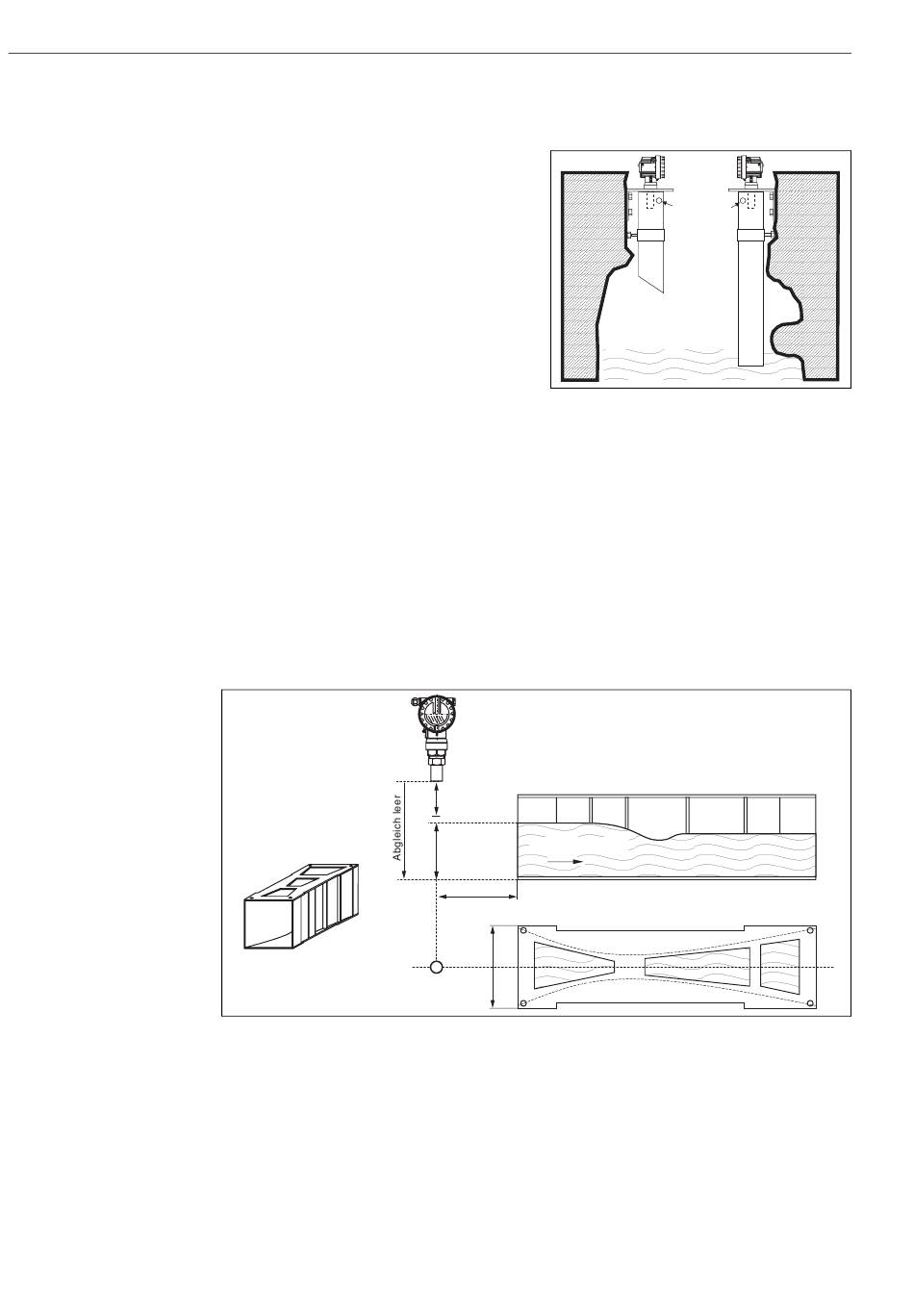

Einbau in engen Schächten mit stark unebenen Schacht-
wänden
In engen Schächten mit starken Störechos
empfiehlt sich die Verwendung eines
Schallführungsrohres (z.B. PE- oder PVC-
Abwasserrohr) mit einem Mindestdurch-
messer von 100 mm.
Es ist darauf zu achten, dass das Rohr
nicht durch anhaftenden Schmutz verun-
reinigt wird. Gegebenenfalls ist das Rohr
regelmäßig zu reinigen.
3.3.3
Einbaubedingungen für Durchflussmessungen
• Montieren Sie den Prosonic M auf der Oberwasserseite möglichst dicht über dem
maximalen Oberwasserpegel H
• Positionieren Sie den Prosonic M in der Mitte des Gerinnes bzw. Wehrs.
• Richten Sie die Sensormembran parallel zur Wasseroberfläche aus.
• Halten Sie den Montageabstand des jeweiligen Gerinnes bzw. Wehrs ein.
• Die Linearisierungskurve „Durchfluss - Pegel" („Q/h-Kurve") können Sie über das ToF-
Tool oder manuell über das Vor-Ort-Display eingeben.
Beispiel: Khafagi-Venturi-Rinne
Khafagi - Venturi - Rinne
Prosonic M FMU 40/41/42/43 mit HART und 4 ... 20 mA
plus der Blockdistanz BD.
max
Oberwasserseite
BD
Fließrichtung
H
max
1 x b
0
b
0
ENDRESS+HAUSER
ENDRESS+HAUSER
ENDRESS+HAUSER
ENDRESS+HAUSER
Prosonic M
Prosonic M
Prosonic M
Prosonic M
Entlüftungs-
öffnung
L00-FMU4xxxx-17-00-00-de-010
Unterwasserseite
L00-FMU4xxxx-17-00-00-de-003
