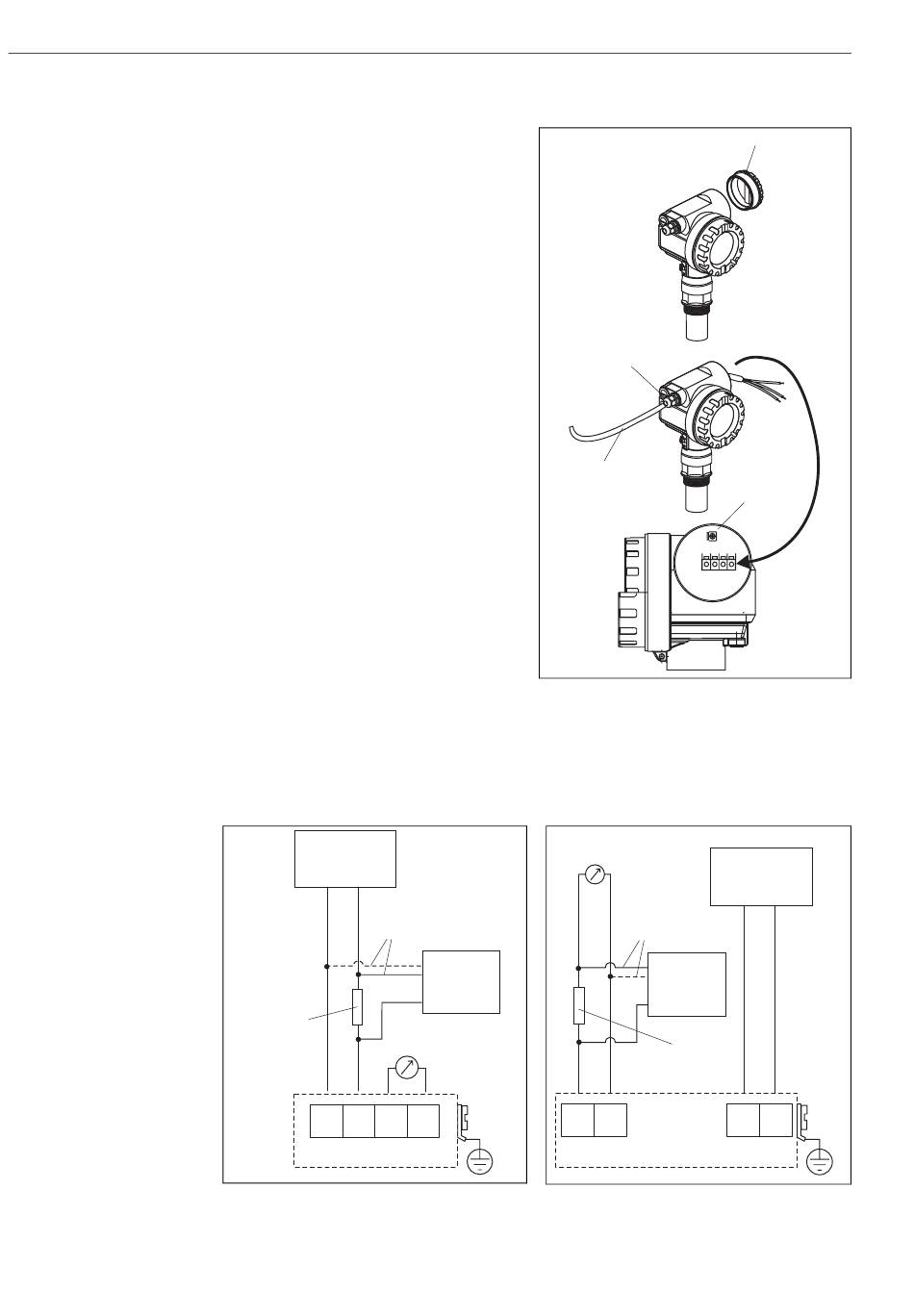

4.1.2 Verdrahtung im Gehäuse T12
1. Deckel (1) des Anschlussraums
abschrauben.
2. Kabel (2) durch die Verschraubung
(3) einführen.
3. Kabelschirm mit der Erdungsklemme
(4) im Anschlussraum verbinden.
4. Anschluss entsprechend der Klem-
menbelegung (s.u.) herstellen.
5. Kabelverschraubung (3) festdrehen.
6. Gehäusedeckel (1) aufschrauben.
7. Hilfsenergie einschalten.
4.2

Klemmenbelegung

2-Draht-Ausführung
Hilfsenergie
alternativ
Kommunikations-
widerstand
Ω
Testbuchsen
(> 250 )
(Ausgangsstrom)
1 2 3 4
L- L+ I+
Prosonic M FMU 40/41/42/43 mit HART und 4 ... 20 mA
4-Draht-Ausführung (aktiv)
4...20mA
Commubox
FXA 191
DXR 375
5 6
PAL
I- I+
L00-FMxxxxxx-04-00-00-de-004
1
3
2
4
1 2 3 4
L00-FMU4xxxx-04-00-00-yy-009
AC / DC
Hilfsenergie
alternativ
Commubox
FXA 191
DXR 375
Kommunikations-
widerstand
Ω
(> 250 )
1 2
I- L1/L+ N/L-
L00-FMxxxxxx-04-00-00-de-001
PAL
