Montage
16

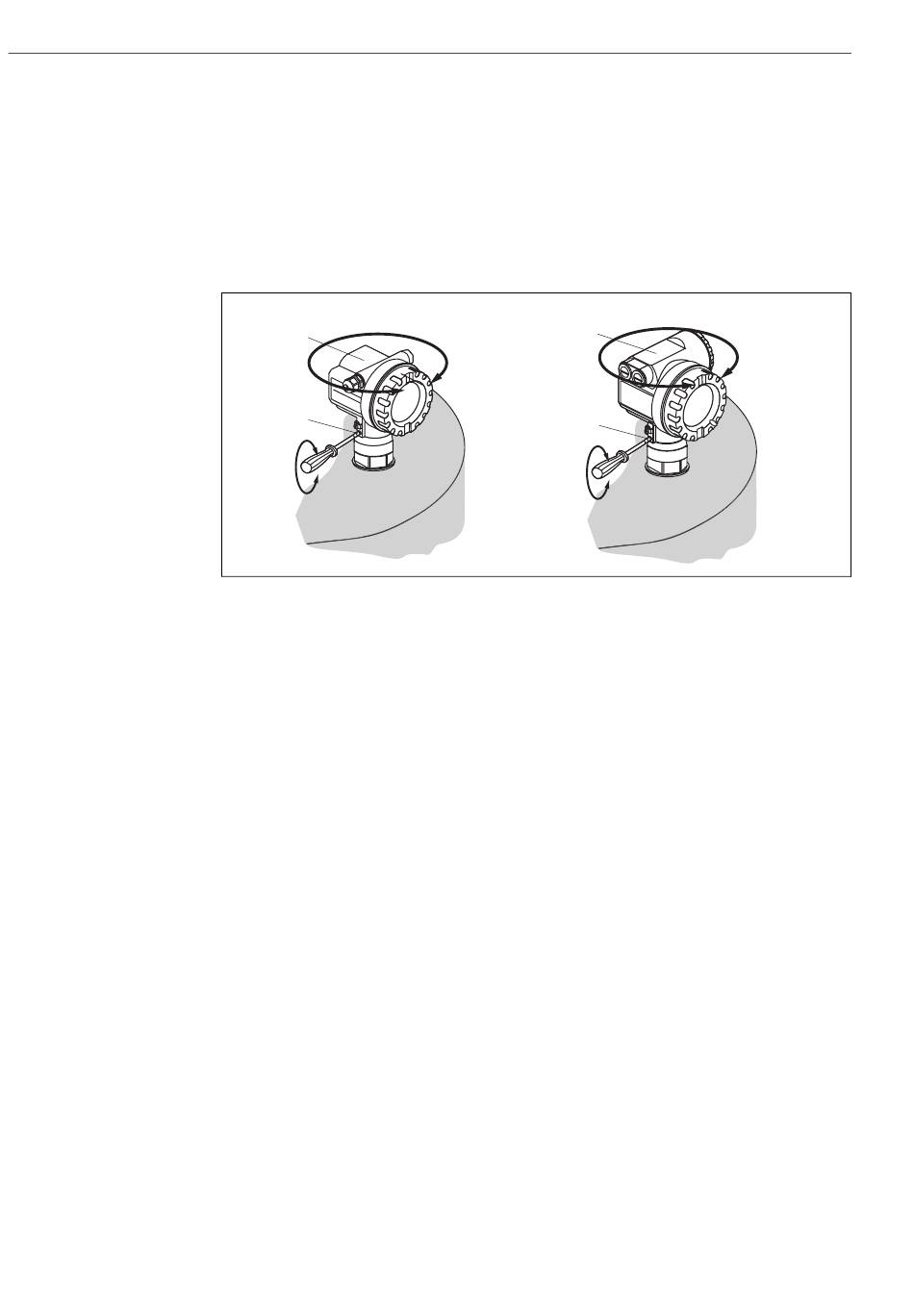

3.6 Gehäuse drehen
Nach der Montage können Sie das Gehäuse um 350° drehen, um den Zugang zur
Anzeige und zum Anschlussraum zu erleichtern. Um das Gehäuse in die gewünschte
Position zu drehen gehen Sie wie folgt vor:
• Befestigungsschraube (1) lösen
• Gehäuse (2) in die entsprechende Richtung drehen
• Befestigungsschraube (1) fest anziehen. Maximales Drehmoment von 0,5 Nm beach-
ten!
Gehäuse F12
2
1
3.7 Einbaukontrolle
Führen Sie nach dem Einbau des Messgerätes folgende Kontrollen durch:
• Ist das Gerät beschädigt (Sichtkontrolle)?
• Entspricht das Gerät den Messstellenspezifikationen wie Prozesstemperatur, -druck,
Umgebungstemperatur, Messbereich usw.
• Falls vorhanden: Sind Messstellennummer und Beschriftung korrekt (Sichtkontrolle)?
• Ist das Messgerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend
geschützt?
• Sind die Kabelverschraubungen korrekt angezogen?
• Überprüfen Sie nach der Ausrichtung des Gehäuses die Prozessdichtung am Stutzen
oder Flansch.
Prosonic M FMU 40/41/42/43 mit HART und 4 ... 20 mA
2
1
Innensechskant
4 mm
max. Drehmoment 0,5 Nm
Gehäuse T12
L00-FMU4xxxx-17-00-00-de-013
