Prosonic M FMU 40/41/42/43 mit HART und 4 ... 20 mA
"
#
4
Verdrahtung
4.1
Elektrischer Anschluss
Achtung!
Vor dem Anschluss bitte folgendes beachten:
• Die Versorgungsspannung muss mit den Angaben auf dem Typenschild übereinstim-
men.
• Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen.
• Potentialausgleichsleitung an der Erdungsklemme des Transmitters anschließen,
bevor Sie das Gerät anschließen (s. Abschnitt "Potentialausgleich").
Warnung!
Beim Einsatz des Gerätes im explosionsgefährdeten Bereich sind die entsprechenden
nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten.
Die spezifizierte Kabelverschraubung muss benutzt werden.

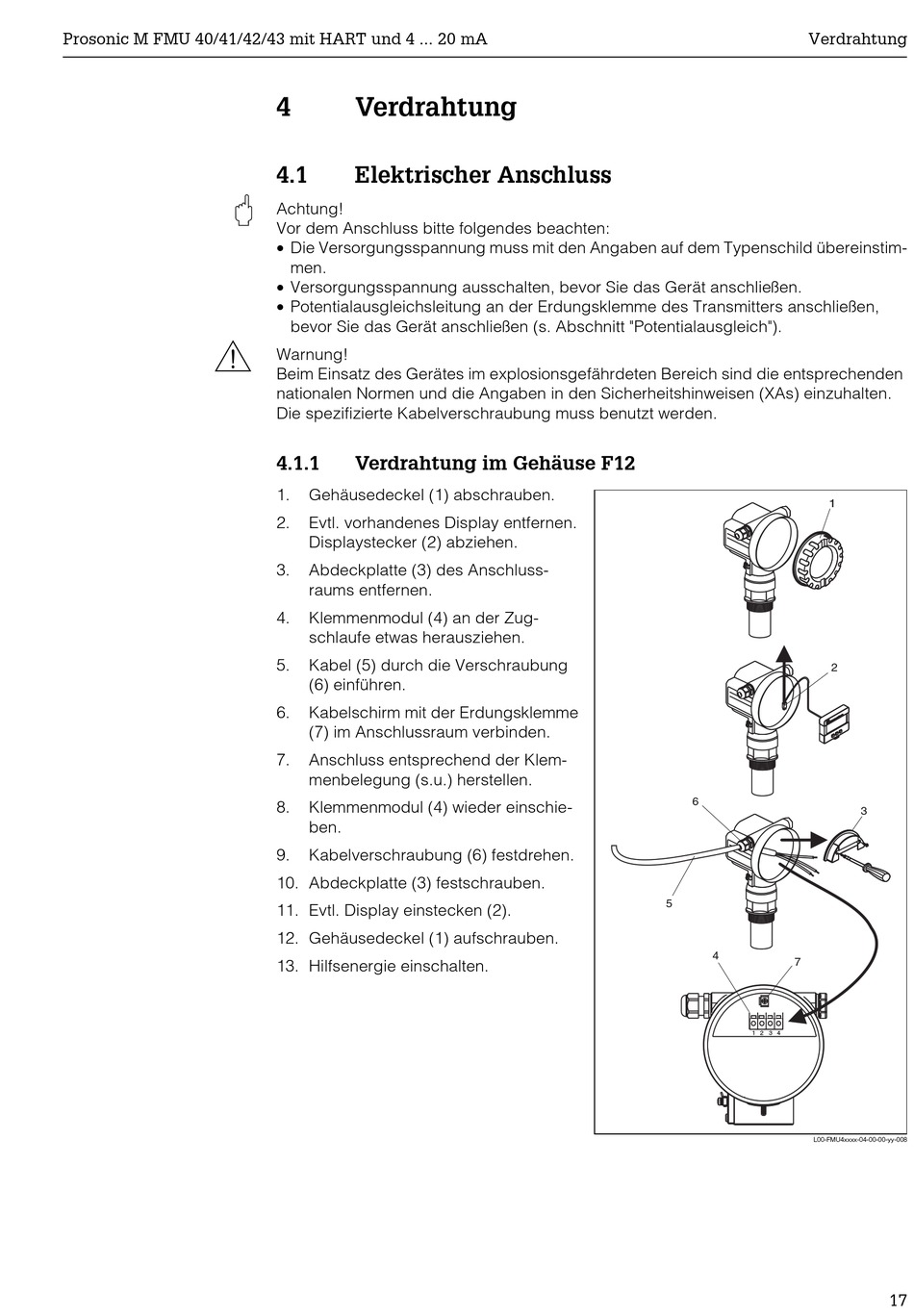

4.1.1
Verdrahtung im Gehäuse F12
1.
Gehäusedeckel (1) abschrauben.
2.
Evtl. vorhandenes Display entfernen.
Displaystecker (2) abziehen.
3.
Abdeckplatte (3) des Anschluss-
raums entfernen.
4.
Klemmenmodul (4) an der Zug-
schlaufe etwas herausziehen.
5.
Kabel (5) durch die Verschraubung
(6) einführen.
6.
Kabelschirm mit der Erdungsklemme
(7) im Anschlussraum verbinden.
7.
Anschluss entsprechend der Klem-
menbelegung (s.u.) herstellen.
8.
Klemmenmodul (4) wieder einschie-
ben.
9.
Kabelverschraubung (6) festdrehen.
10. Abdeckplatte (3) festschrauben.
11. Evtl. Display einstecken (2).
12. Gehäusedeckel (1) aufschrauben.
13. Hilfsenergie einschalten.
Verdrahtung
1
2
AU
AU
S +H
S +H
E S
E S
D R
D R
E N
E N
6
5
4
7
1 2 3 4
L00-FMU4xxxx-04-00-00-yy-008
R
R
S E
S E
3
17
