Einbaubedingungen Für Füllstandmessungen; Einbau In Engen Schächten Mit Stark Unebenen Schachtwänden - Endress+Hauser Prosonic T FMU30 Handbuch

Einbaubedingungen für
Füllstandmessungen
Einbau in engen Schächten
mit stark unebenen Schacht-
wänden
12
2
1
1/3D
D

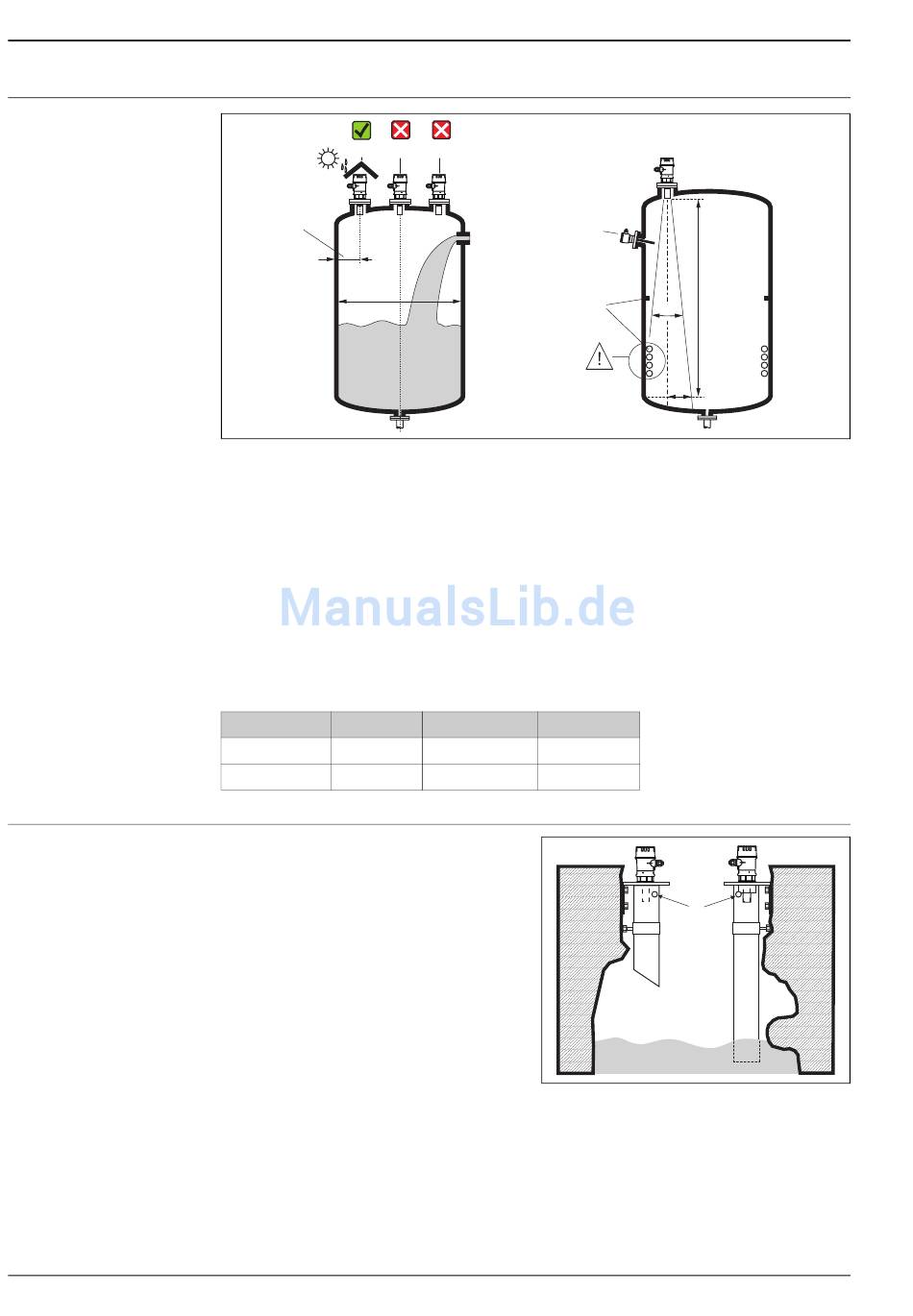

• Montieren Sie den Sensor nicht in der Mitte des Behälters (3). Der empfohlene Abstand zur Behälterwand
liegt bei 1/3 des Behälterradius (1).
• Schützen Sie das Gerät gegen Sonneneinstrahlung oder Regen (2).
• Vermeiden Sie Messungen durch den Befüllstrom hindurch (4).
• Für Feststoffanwendungen in denen Schüttkegel auftreten, richten Sie die Sensormembran senkrecht zur
Oberfläche aus.
• Vermeiden Sie, dass sich Einbauten (5) wie Grenzschalter, Temperatursensoren usw. innerhalb des
Abstrahlwinkels α befinden. Insbesondere symmetrische Einbauten (6) wie z. B. Heizschlangen, Strömungs-
brecher etc. können die Messung beeinträchtigen.
• Montieren Sie niemals zwei Ultraschallmessgeräte in einem Behälter, weil die beiden Signale sich gegensei-
tig beeinflussen können.
• Zur Abschätzung des Detektionsbereichs kann der 3-dB-Abstrahlwinkel α verwendet werden:
α
Sensor
1½" 11°
2" 11°
In engen Schächten mit starken Störechos empfiehlt
sich die Verwendung eines Schallführungsrohres
(z. B. PE- oder PVC-Abwasserrohr) mit einem Min-
destdurchmesser von 100 mm (3.94 in).
Es ist darauf zu achten, dass das Rohr nicht durch
anhaftenden Schmutz verunreinigt wird. Gegebenen-
falls ist das Rohr regelmäßig zu reinigen.
3
4
L r
max max
5 m (16 ft) 0,48 m (1.6 ft)
8 m (26 ft) 0,77 m (2.5 ft)
A: Entlüftungsöffnung
Prosonic T FMU30
5
L
6
a
r
L00-FMU30xxx-17-00-00-xx-005
A
L00-FMU30xxx-17-00-00-xx-010
