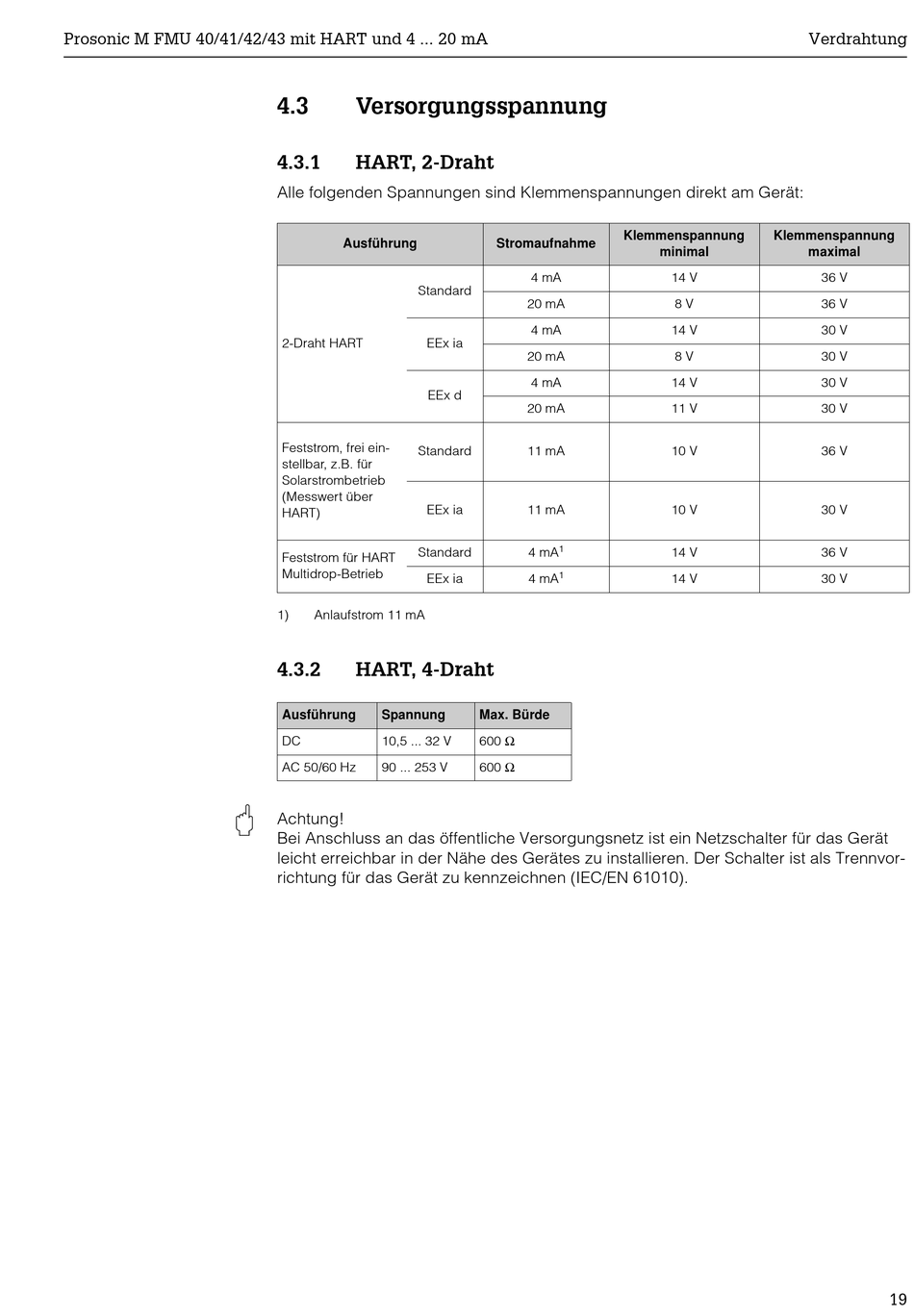

Prosonic M FMU 40/41/42/43 mit HART und 4 ... 20 mA
"
4.3 Versorgungsspannung
4.3.1 HART, 2-Draht
Alle folgenden Spannungen sind Klemmenspannungen direkt am Gerät:
Ausführung
Standard
2-Draht HART EEx ia
EEx d
Feststrom, frei ein-
Standard
stellbar, z.B. für
Solarstrombetrieb
(Messwert über
EEx ia
HART)
Standard
Feststrom für HART
Multidrop-Betrieb
EEx ia
1) Anlaufstrom 11 mA
4.3.2 HART, 4-Draht
Ausführung Spannung
DC 10,5 ... 32 V
AC 50/60 Hz 90 ... 253 V
Achtung!
Bei Anschluss an das öffentliche Versorgungsnetz ist ein Netzschalter für das Gerät
leicht erreichbar in der Nähe des Gerätes zu installieren. Der Schalter ist als Trennvor-
richtung für das Gerät zu kennzeichnen (IEC/EN 61010).
Klemmenspannung
Stromaufnahme
4 mA
20 mA
4 mA
20 mA
4 mA
20 mA
11 mA
11 mA
1
4 mA
1
4 mA
Max. Bürde
600 Ω
600 Ω
Verdrahtung
Klemmenspannung
minimal maximal
14 V 36 V
8 V 36 V
14 V 30 V
8 V 30 V
14 V 30 V
11 V 30 V
10 V 36 V
10 V 30 V
14 V 36 V
14 V 30 V
