Bedienungsanleitung
Bohrmaschinen Pro-Serie
Stand 01
12.2000
OPTIMUM
MASCHINEN
GERMANY

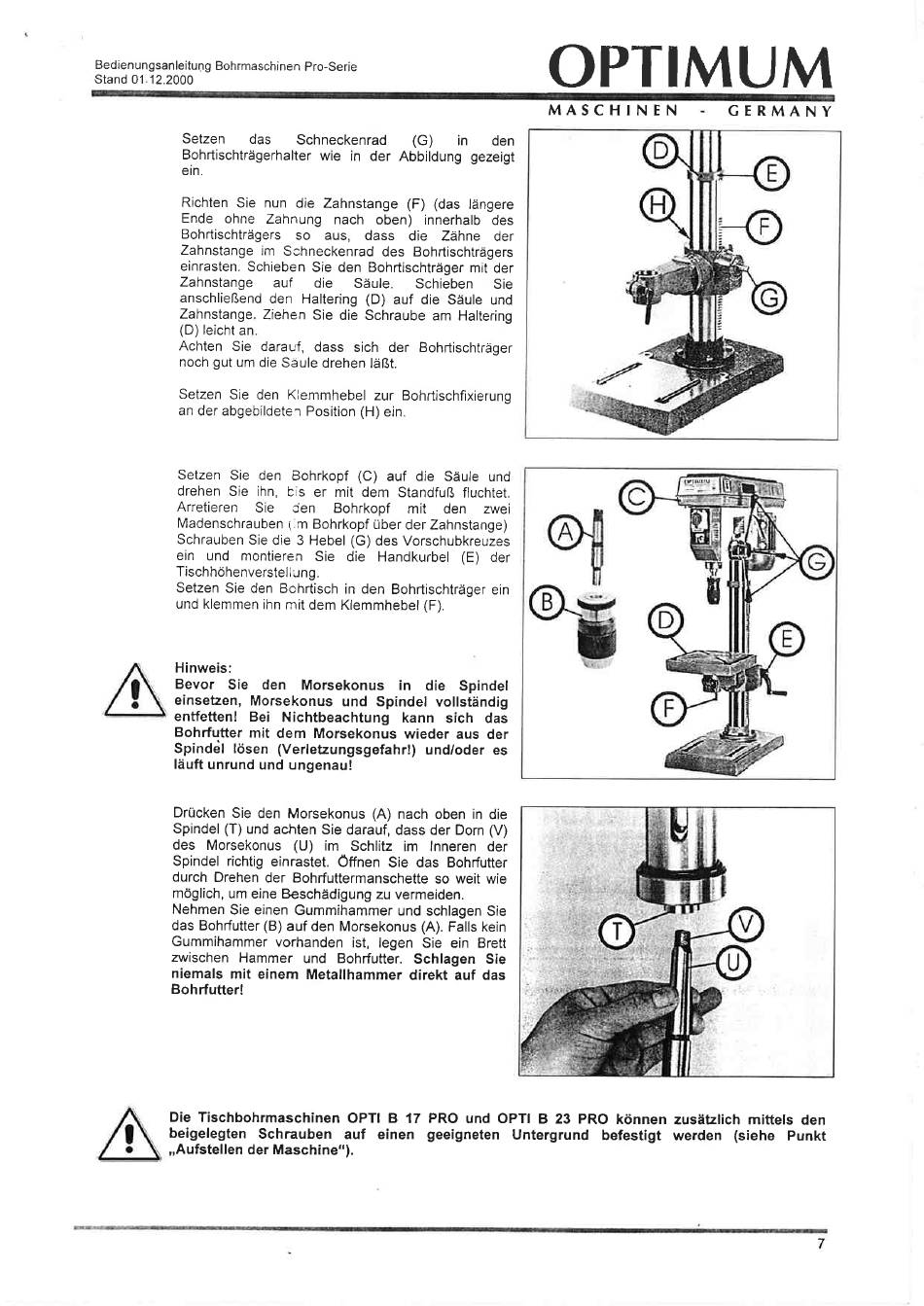

Setzen
das
Schneckenrad
(G) in
den
Bohrtischträgerhalter
wie
in
der
Abbildung
gezeigt
etn.
Richten
Sie nun
die
ZahnstanSe
(F) (das
längere
Ende
ohne Zahnung nach oben)
innerhalb
des
Bohrtischträgers
so
aus, dass
die
Zähne
der
Zahnstange
im
Schneckenrad
des
Bohrtischträgers
einrasten. Schieben
Sie den
Bohrtischträger mit
der
Zahnstange
auf die
Säule.
Schieben
Sie
anschließend
den
Haltering
(D) auf die
Säule
und
Zahnstange Ziehen Sie die
Schraube
am
Haltering
(D) leicht
an
Achten
Sie darauf, dass sich der
Bohrtischträger
noch gut um die
Saule drehen
läßt.
Setzen
Sie den
Kiemmhebel
zur
Bohrtischfixleruno
an der
abgebildeter Position
(H)
ein.
Setzen
Sie den
Bohrkopf
(C) auf die
Säule
und
drehen
Sie ihn,
bls er mit dem
Standfuß
fluchtet.
Arretieren
Sie oen
Bohrkopf
mit den
zwet
Madenschrauben
ç.m
Bohrkopf
über der Zahnstange)
Schrauben Sie
die
3 Hebel (G) des
Vorschubkreuzes
ein und
montieren
Sie die
Handkurbel
(E)
der
Tischhöhenverstell ung.
Setzen Sie den
Bchrtisch in den
Bohrtischträger
ern
und klemmen ihn
mit dem Klemmhebel
(F).
Hinweis:
Bevor
Sie den
Morsekonus
in die
Spindel
einsetzen, Morsekonus
und
Spindel vollständig
entfetten!
Bei
Nichtbeachtung kann
sich
das
Bohrfutter
mit dem Morsekonus wieder aus
der
Spinddl
lösen (Verletzungsgefahr!) und/oder
es
läuft unrund und ungenau!
Drücken
Sie den
Morsekonus
(A) nach oben in
die
Spindel
(T) und
achten Sie darauf, dass der
Dorn
(V)
des
Morsekonus
(U) im
Schlitz
im
lnneren
der
Spindel
richtig
einrastet. Offnen
Sie das
Bohrfutter
durch
Drehen
der
Bohrfuttermanschette
so
weit
wie
möglich,
um
eine
Beschädigung
zu vermeiden.
Nehmen Sie einen Gummihammer und schlagen
Sie
das
Bohrfutter (B)
auf den Morsekonus (A).
Falls
kein
Gummihammer
vorhanden
ist, legen Sie ein
Brett
zwischen Hammer
und
Bohrfutter.
Schlagen
Sie
niemals
mit einem
Metallhammer
dírekt
auf
das
Bohrfutter!
Die Tischbohrmaschinen OPT¡
B
17 PRO und OPTI
B 23
PRO
können zusätzlich
mittels
den
beigelegten
Schrauben
auf
einen
geeigneten
Untergrund befestigt werden (siehe
Punkt
,,Aufstellen
der
Maschine").
