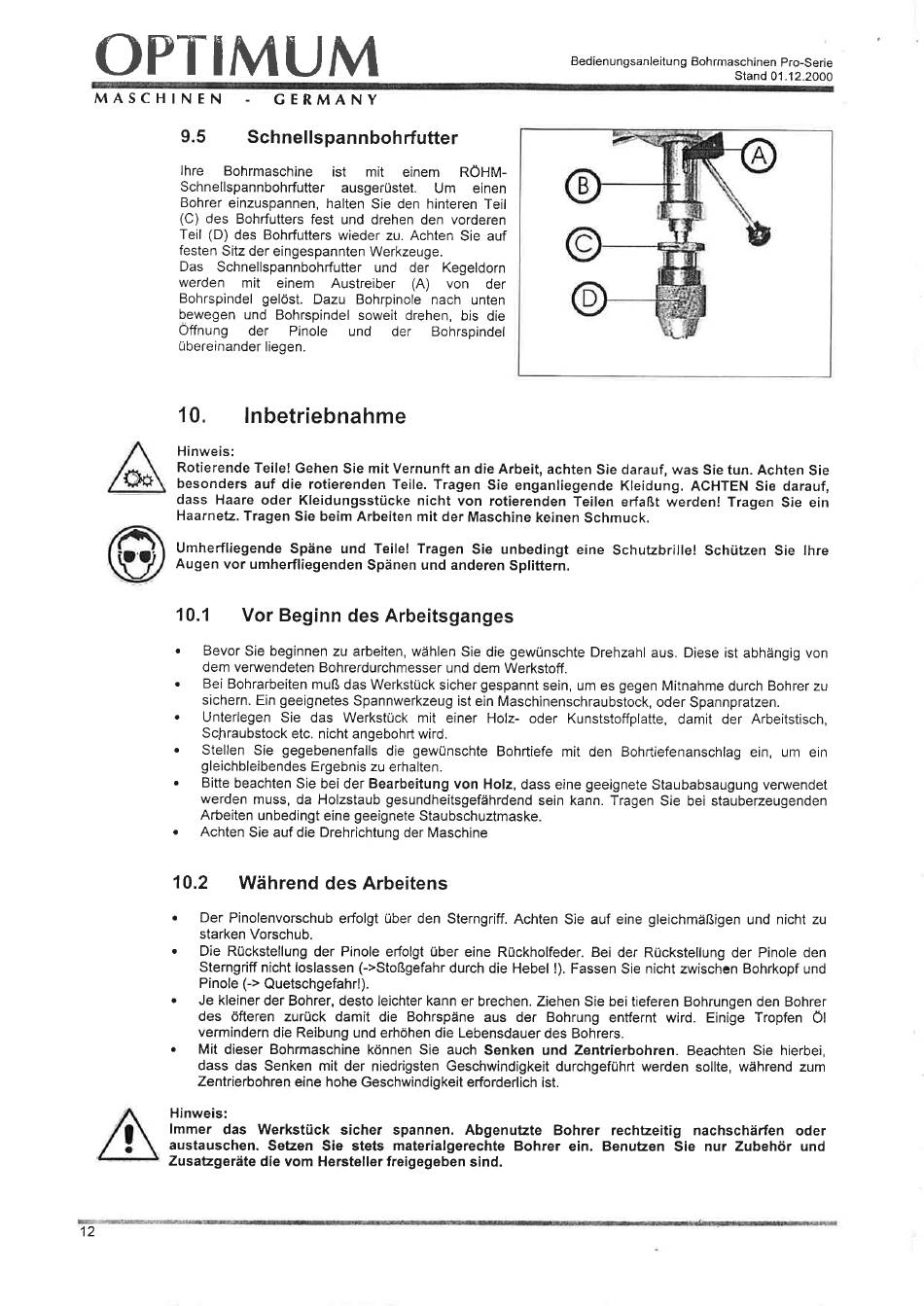

OPTIMUM
Bedienungsanleitung
Bohrmaschinen Pro-Serie
Stand 01.12.2000
MASCHINEN
CERMANY
9.5
Schnellspannbohrfutter
lhre
Bohrmaschine
ist mit
einem
RöHM-
Schnellspannbohrfutter
ausgerüstet.
Um
einen
Bohrer einzuspannen,
halten
Sie
den
hinteren
Teil
(C)
des
Bohrfutters
fest und
drehen
den
vorderen
Teil (D) des
Bohrfutters
wieder
zu. Achten
Sie
auf
festen
Sitz der
eingespannten
Werkzeuge.
Das
Schnellspannbohrfutter
und
der
Kegeldorn
werden
mit
einem
Austreiber
(A) von
der
Bohrspindel
gelöst. Dazu
Bohrpinole
nach
unten
bewegen
und
Bohrspindel
soweit drehen,
bis
die
Offnung
der
Pinole
und der
Bohrspindel
übereinander liegen.
10.
lnbetriebnahme
Hinweis:
Rotierende
Teile!
Gehen Sie
mit Vernunft
an die
Arbeit, achten
Sie darauf,
was
Sie
tun. Achten
Sie
besonders
auf
die
rotierenden Teile. Tragen
Sie enganliegende Kleidung.
ACHTEN
Sie
darauf,
dass Haare
oder Kleidungsstücke nicht von rotierenden Teilen
erfaßt
werden! Tragen Sie
ein
Haarnetz. Tragen Sie
beim Arbeiten mit der Maschine keinen
Schmuck.
Umherfliegende
Späne
und Teile! Tragen Sie unbedingt eine Schutzbrille! Schützen Sie
lhre
Augen vor umherfliegenden
Spänen
und
anderen
Splittern.
10.1
Vor Beginn
des Arbeitsganges
.
Bevor Sie beginnen
zu
arbeiten,
wählen Sie die gewünschte Drehzahl
aus.
Diese ist abhängig
von
dem verwendeten
Bohrerdurchmesser und dem Werkstoff.
.
Bei
Bohrarbeiten muß das Werkstück sicher
gespannt sein,
um es gegen
Mitnahme durch
Bohrer
zu
sichern.
Ein
geeignetes
Spannwerkzeug ist ein Maschinenschraubstock,
oder
Spannpratzen.
.
Unterlegen
Sie das
Werkstück
mit einer
Holz-
oder
Kunststoffplatte,
damit
der
Arbeitstisch,
Scþraubstock etc.
nicht angebohrt wird.
.
Stellen
Sie
gegebenenfalls
die gewünschte Bohrtiefe
mit den
Bohrtiefenanschlag
ein, um
ein
gleichbleibendes
Ergebnis zu erhalten.
.
Bitte
beachten
Sie
bei
der
Bearbeitung
von
Holz, dass eine geeignete Staubabsaugung
verwendet
werden
muss,
da
Holzstaub gesundheitsgefährdend
sein
kann. Tragen
Sie
bei
stauberzeugenden
Arbeiten
unbedingt eine geeignete Staubschuztmaske.
.
Achten
Sie auf
die
Drehrichtung der Maschine
10.2
Während des Arbeitens
.
Der
Pinolenvorschub erfolgt über
den
Sterngriff. Achten
Sie auf
eine gleichmäßigen
und
nicht
zu
starken
Vorschub.
.
Die
Rückstellung
der
Pinole erfolgt
über eine
Rückholfeder.
Bei der
Rückstellung
der
Pinole
den
Sterngriff nicht loslassen
(->Stoßgefahr
durch die Hebel !). Fassen
Sie
nicht zwischen Bohrkopf
und
Pinole
(-> Quetschgefahr!).
.
Je
kleiner
der Bohrer, desto
leichter
kann er
brechen.
Ziehen Sie
bei
tieferen
Bohrungen
den
Bohrer
des
öfteren
zurück damit
die
Bohrspäne
aus der
Bohrung entfernt
wird.
Einige Tropfen
Öl
vermindern die Reibung
und erhöhen
die
Lebensdauer
des
Bohrers.
.
Mit dieser
Bohrmaschine können
Sie auch Senken und Zentrierbohren.
Beachten
Sie
hierbei,
dass das
Senken
mit
der
niedrigsten Geschwindigkeit durchgeführt
werden
sollte, während
zum
Zentrierbohren eine
hohe Geschwindigkeit
erforderlich
ist.
Hinweis:
lmmer das Werkstück sícher
spannen.
Abgenutzte Bohrer rechtzeitig nachschärfen
oder
austauschen. Setzen
Sie stets
materialgerechte
Bohrer ein. BenuEen Sie nur Zubehör
und
ZusaEgeräte die vom Hersteller freigegeben sind.
12
