Peripheriestation mit fehlersicheren Peripheriemodulen
9.5 Übersicht fehlersicherer Peripheriemodule
9.5
Übersicht fehlersicherer Peripheriemodule
9.5.1
Beispielaufbau dezentrale Peripherie mit fehlersicheren und nicht-
fehlersicheren Peripheriemodulen

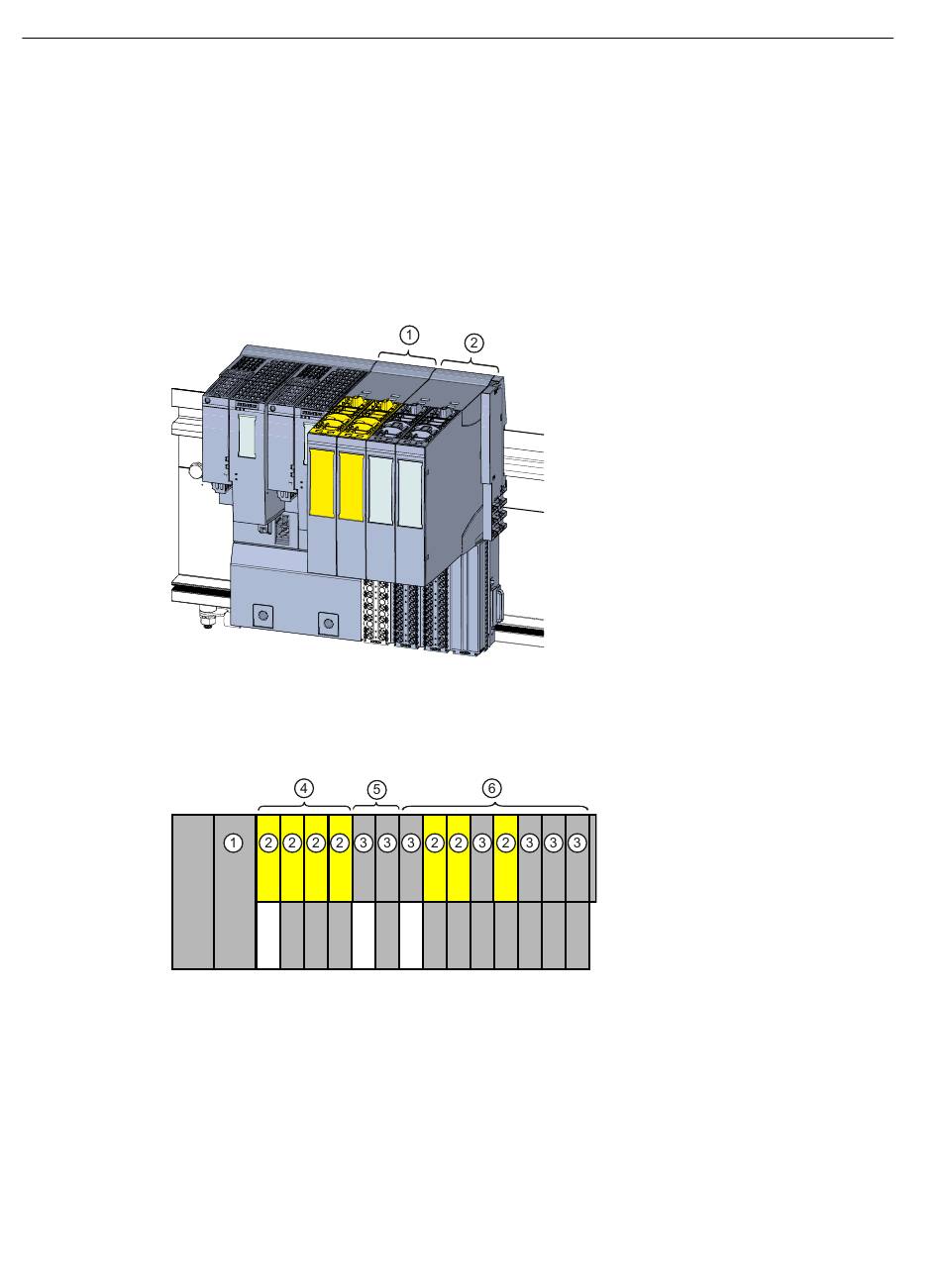

Beispiel
①
②
Schematischer Beispielaufbau:
①
②
③
④
⑤
⑥
154
Fehlersichere Peripheriemodule
Nicht-fehlersichere Peripheriemodule
IM 155-6 PN HA (6DL1155-6AU00-0PM0)
F-Peripheriemodul
Nicht-fehlersicheres Modul
Potenzialgruppe mit F-Peripheriemodulen
Erreichbare Sicherheitsklasse SIL3/Kat. 4/PLe
Nicht-fehlersichere Potenzialgruppe
Gemischte Potenzialgruppe mit fehlersicheren und nicht-fehlersicheren Peripheriemodulen
Erreichbare Sicherheitsklasse für die F-Peripheriemodule SIL3/Kat. 4/PLe
Dezentrales Peripheriesystem ET 200SP HA
Systemhandbuch, 09/2021, A5E39261292-AH
