Beschreibung

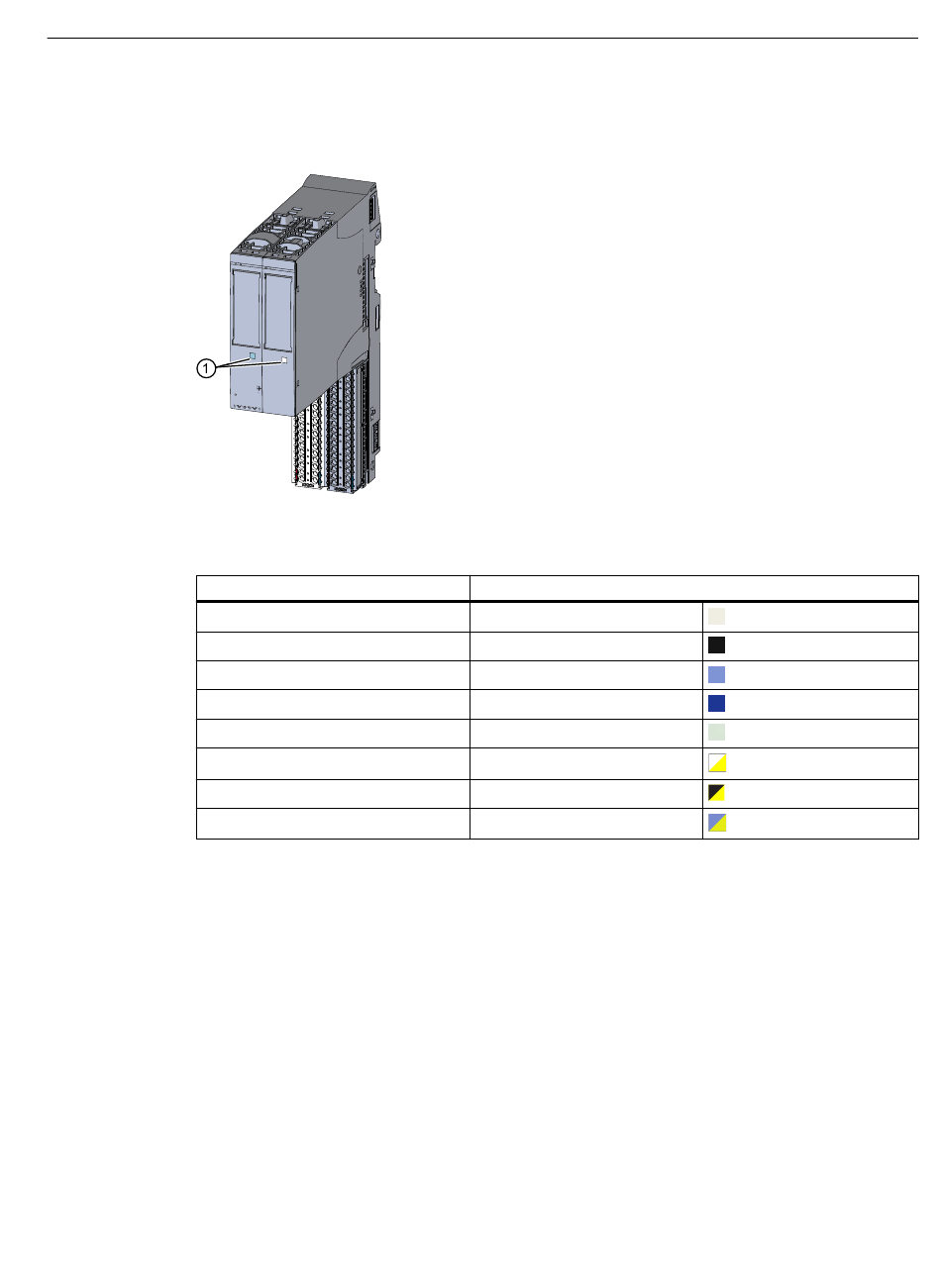

Die Farbkodierung der Peripheriemodulklassen wird wie folgt dargestellt:
①
Folgende Grundtypen der Peripheriemodulklassen sind verfügbar:
Kennung für
Digitaleingabemodul
Digitalausgabemodul
Analogeingabemodul
Analogausgabemodul
Universalein-/ausgabemodul
F-Digitaleingabemodul
F-Digitalausgabemodul
F-Analogeingabemodul
3.7.3

Farbkodierung der Potenzialgruppe

Definition
Die Farbkodierung der Potenzialgruppe gibt an, ob eine Potenzialgruppe geöffnet oder
weitergeführt wird.
Dezentrales Peripheriesystem ET 200SP HA
Systemhandbuch, 09/2021, A5E39261292-AH
Farbkodierung der Peripheriemodulklassen (Grundtypen)
3.7 Beschriftungen und Kodierungen
Kennzeichnungen oder Farbe
weiß
schwarz
hellblau
dunkelblau
helles grüngrau (IP‑Basic)
weiß-gelb
schwarz-gelb
hellblau-gelb
