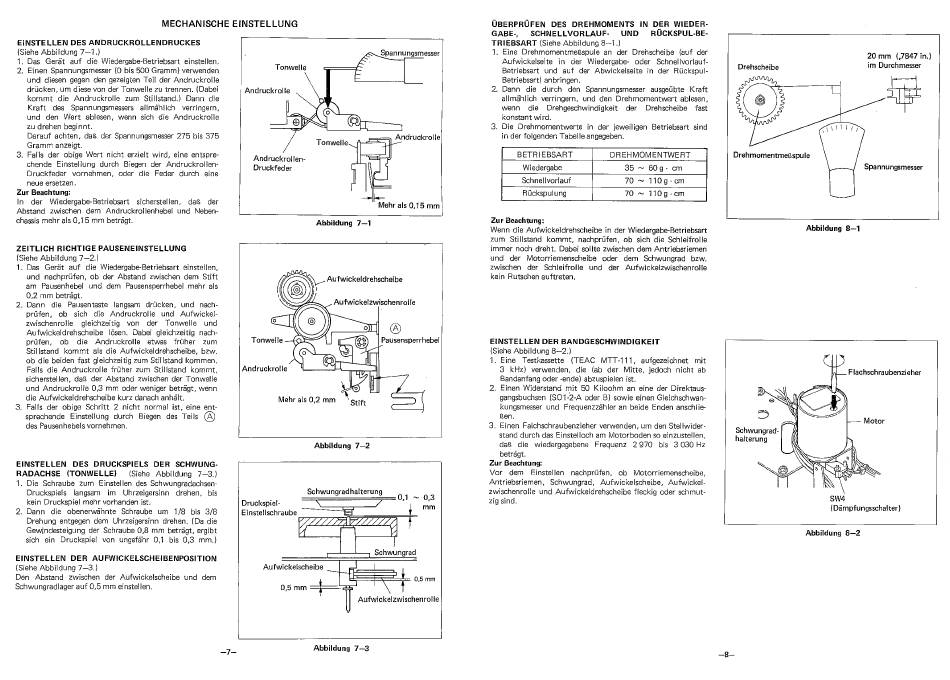

Mechanische Einstellung - Sharp Rt-10H Serviceanleitung

MECHANISCHE
EENSTELLEN DES ANDRUCKROLLENDRUCKES
(Siehe Abbildung 7—1 .)
I. Das Gerät auf die Wiedergabe-Betriebsart einstellen.
2. Einen Spannungsmesser (O bis 500 Gramm) verwenden
und diesen gegen den gezeigten Teil der Andruckrolle
drücken, um diese von der Tonwelle zu trennen. (Dabei
kommt die Andruckrolle zum Stillstand.) Dann
Kraft des Spannungsmessers allmählich verringern,
und den Wert ablesen, wenn sich die Andruckro}le
zu drehen beginnt.
Darauf achten, daß der Spannungsmesser 275 bis 375
Gramm anzeigt.
3. Falls der obige Wert nicht erzielt wird, eine entspre-
chende Einstellung durch Biegen der Andruckrollen-
Druckfeder vornehmen, Oder die Feder durch
neue ersetzen.
Zur Beachtung:
In der Wiedergabe-Betriebsart sicherstel lent daß
Abstand zwischen dem Andruckrollenhebel und Neben-
chassis mehr als O,15 mm beträgt.
ZEITLICH RICHTIGE PAUSENEINSTELLUNG
(Siehe Abbildung 7—2.)
1. Das Gerät auf die Wiedergabe-Betriebsart einstellen,
und nachprüfen, 0b der Abstand zwischen dem Stift
am Pausenhebel und dem Pausensperrhebel mehr als
0,2 mm beträgt.
2. Dann die Pausentaste langsam drücken, und nach-
prüfen, 0b sich die Andruckrolle und Aufwicket-
zwischenrolle gleichzeitig von der Tonwelle
Aufwjckeldrehscheibe lösen. Dabei gleichzeitig
prüfen, 0b die Andruckrolle etwas früher
Stillstand kommt als die Aufwickeldrehscheibe,
0b die beiden fast gleichzeitig zum Stillstand kommen.
Falts die Andruckrolle früher zum Stillstand kommt,
sicherstellen, daß der Abstand zwischen der TonweEle
und Andruckrolle mm Oder weniger beträgt, wenn
die Aufwickeldrehscheibe kurz danach anhält.
3. Falls der obige Schritt 2 nicht normal ist, eine ent-
sprechende Einstellung durch Biegen des Teils
des Pausenhebels vornehmen.
EINSTELLEN DES DRUCKSPIELS DER SCHWUNG-
RADACHSE (TONWELLE) (Siehe Abbildung
I. Die Schraube zum Einstellen des Schwungradachsen
Druckspiels langsam im Uhrzeigersinn drehen,
kein Druckspiel mehr vorhanden ist.
2. Dann die obenervvähnte Schraube um 1/8 bis 3/8
Drehung entgegen dem Uhrzeigersinn drehen. (Da die
Gewindesteigung der Schraube 0.8 mm beträgt, ergibt
sich ein Druckspiel von ungefähr bis
EINSTELLEN DER AUFWICKELSCHEIBENPOSITION
(Siehe Abbildung 7—3.)
Den Abstand zwischen der Aufwickelscheibe und
Schwungradlager auf mm einstellen.
EINSTELLUNG
Tonwelle
Andruckrolle
die
O
Tonwelle
Andruckrolten-
Druckfeder
eine
der
Abbildung
Aufwickeldrehscheibe
Aufwicketzwischenrolte
und
nach-
Tonwelle
zum
bzw.
(O
Andruckrolle
Mehr als 0,2 mm
Stift
Abbildung 7—2
7—3.)
Schwungradhatterung
bis
Druckspiet-
Einstetlschraube
mm.)
Schwungrad
Aufwickelscheibe
dem
0,5 mm
Aufwickelzwischenrolle
Abbildung 7—3
ÜBERPRÜFEN DES DREHMOMENTS
SCHNELLVORLAUF-
GABE-.
TRIEBSART (Siehe Abbildung 8—1.)
Eine Drehmomentmeßspule
Spannungsmesser
Aufwickelseite in der Wiedergabe-
Betriebsart und auf der Abwickelseite
Betriebsart) anbringen.
2. Dann die durch
allmählich verringem,
wenn die Drehgeschwindigkeit
konstant wird.
3. Die Drehmomentwerte
in der folgenden Tabel Ie angegeben.
Andruckrolle
BETRIEBSART
Wiedergabe
Schnellvorlauf
Rückspulung
Mehr als O,15 mm
Zur Beachtung:
Wenn die Aufwickeldrehscheibe in der Wiedergabe-Betriebsart
zum Stillstand kommt,
immer noch dreht.
und der Motorriemenscheibe
zwischen der Schleifrolle
kein Rutschen auftreten.
Pausensperrhebel
EINSTELLEN DER
(Siehe Abbildung 8—2.)
l. Eine Testkassette
3 kHz) verwenden, die (ab der Mitte, jedoch nicht ab
Bandanfang Oder -ende) abzuspjelen ist.
Einen Widerstand
2.
gangsbuchsen (SOI->-A OderB) sowieeinenGleichschwan-
kungsmesser und Frequenzzähler an beide Enden anschlie-
gen.
3. Einen Falchschraubenzieher
stand durch das Einstelloch
daß die wiedergegebene
beträgt.
Zur Beachtung:
Vor dem Einstellen
Antriebsriemen, Schwungrad,
zwischenrolle und Aufwickeldrehscheibe
0.3
zig Sind.
mm
mm
IN DER WIEDER.
UND RÜCKSPUL-BE-
an der Drehscheibe (auf der
Oder Schnellvorlauf-
Drehscheibe
in der Rückspul-
den Spannungsmesser ausgeübte Kraft
und den Drehmomentwert ablesen,
der Drehscheibe fast
in der jeweiligen Betriebsart sind
DREHMOMENTWERT Drehmomentmegspule
35 60 g.
70 110 g •cm
70 110 g •cm
nachprüfen, 0b sich die Schleifrolle
Dabei sollte zwischen dem Antriebsriemen
Oder dem Schwungrad bzw.
und der Aufwickeizwischenrolte
BANDGESCHWINDIGKEIT
(TEAC MTT-I I l, aufgezeichnet mit
mit 50 Kiloohm an eine der Direktaus-
verwenden, um den Stellwider-
Schwungrad-
am Motorboden so einzustellen,
halterung
Frequenz 2 970 bis 3 030 Hz
nachprüfen, 0b Motorriemenscheibe,
Aufwickelscheibe, Aufwickel-
fleckig Oder schmut-
20 mm (7847 in.)
im Durchmesser
Spannungsmesser
Abbildung 8—1
Flachschraubenzieher
Motor
(Dämpfungsschalter)
Abbi(dung 8—2
