Batterie geladen
Batterie entladen

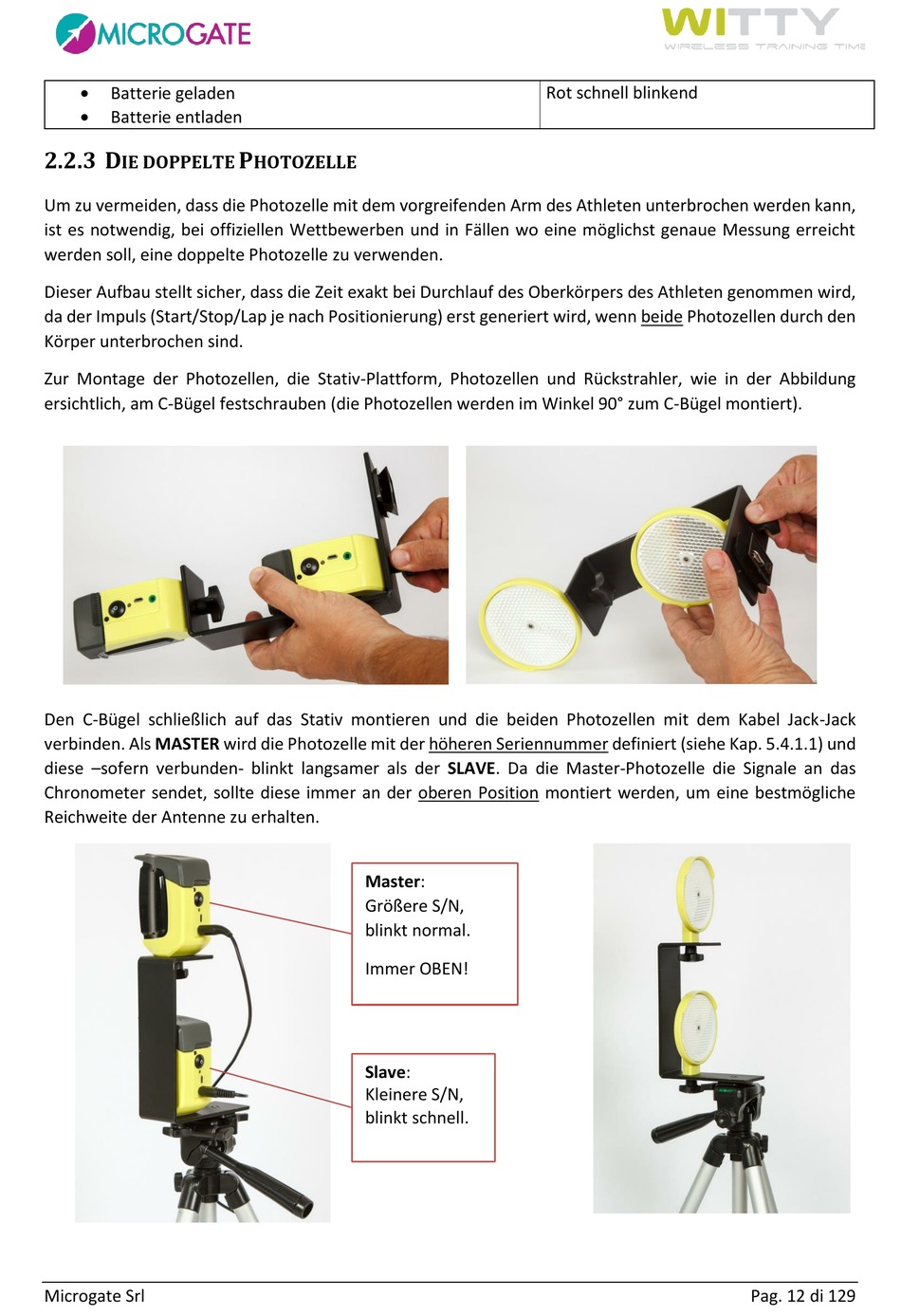

2.2.3 D
IE DOPPELTE
Um zu vermeiden, dass die Photozelle mit dem vorgreifenden Arm des Athleten unterbrochen werden kann,
ist es notwendig, bei offiziellen Wettbewerben und in Fällen wo eine möglichst genaue Messung erreicht
werden soll, eine doppelte Photozelle zu verwenden.
Dieser Aufbau stellt sicher, dass die Zeit exakt bei Durchlauf des Oberkörpers des Athleten genommen wird,
da der Impuls (Start/Stop/Lap je nach Positionierung) erst generiert wird, wenn beide Photozellen durch den
Körper unterbrochen sind.
Zur Montage der Photozellen, die Stativ-Plattform, Photozellen und Rückstrahler, wie in der Abbildung
ersichtlich, am C-Bügel festschrauben (die Photozellen werden im Winkel 90° zum C-Bügel montiert).
Den C-Bügel schließlich auf das Stativ montieren und die beiden Photozellen mit dem Kabel Jack-Jack
verbinden. Als MASTER wird die Photozelle mit der höheren Seriennummer definiert (siehe Kap. 5.4.1.1) und
diese –sofern verbunden- blinkt langsamer als der SLAVE. Da die Master-Photozelle die Signale an das
Chronometer sendet, sollte diese immer an der oberen Position montiert werden, um eine bestmögliche
Reichweite der Antenne zu erhalten.
Microgate Srl
P
HOTOZELLE
Master:
Größere S/N,
blinkt normal.
Immer OBEN!
Slave:
Kleinere S/N,
blinkt schnell.
Rot schnell blinkend
Pag. 12 di 129
