Die Füße des Stativs ausziehen bis die gewünschte Höhe erreicht ist (üblicherweise sollte die Photozelle vom
Oberkörper des Athleten unterbrochen werden) und die Photozelle und Rückstrahler in einem Abstand
zwischen 1 und 7 Meter positionieren (siehe auch Kap. 5.4.1.3 zur Einstellung des „normalen" oder „starken"
Sendemodus je nach Positionierung).

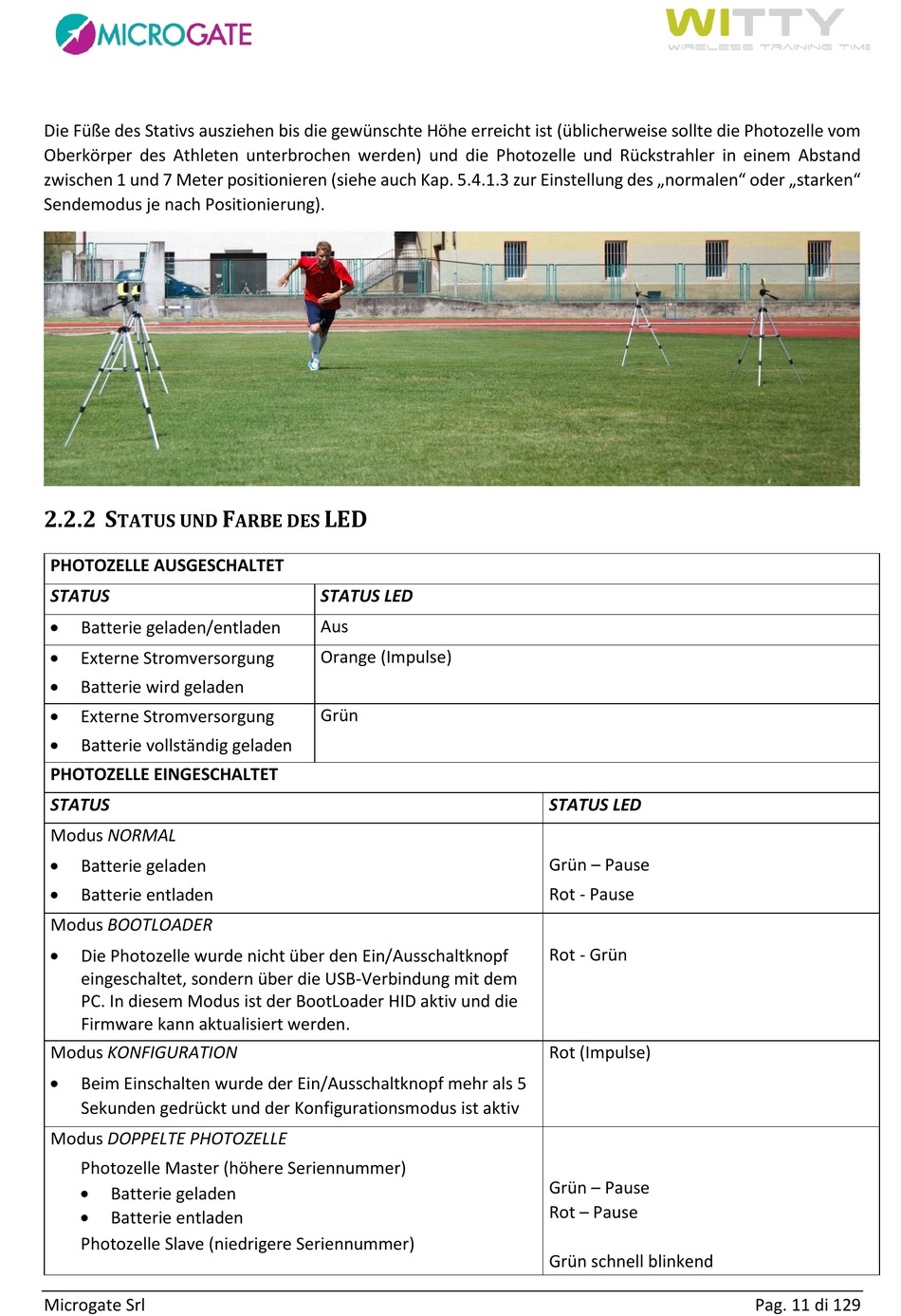

2.2.2 S
TATUS UND
PHOTOZELLE AUSGESCHALTET
STATUS

Batterie geladen/entladen

Externe Stromversorgung

Batterie wird geladen

Externe Stromversorgung

Batterie vollständig geladen
PHOTOZELLE EINGESCHALTET
STATUS
Modus NORMAL

Batterie geladen

Batterie entladen
Modus BOOTLOADER

Die Photozelle wurde nicht über den Ein/Ausschaltknopf
eingeschaltet, sondern über die USB-Verbindung mit dem
PC. In diesem Modus ist der BootLoader HID aktiv und die
Firmware kann aktualisiert werden.
Modus KONFIGURATION

Beim Einschalten wurde der Ein/Ausschaltknopf mehr als 5
Sekunden gedrückt und der Konfigurationsmodus ist aktiv
Modus DOPPELTE PHOTOZELLE
Photozelle Master (höhere Seriennummer)

Batterie geladen

Batterie entladen
Photozelle Slave (niedrigere Seriennummer)
Microgate Srl
F LED
ARBE DES
STATUS LED
Aus
Orange (Impulse)
Grün
STATUS LED
Grün – Pause
Rot - Pause
Rot - Grün
Rot (Impulse)
Grün – Pause
Rot – Pause
Grün schnell blinkend
Pag. 11 di 129
