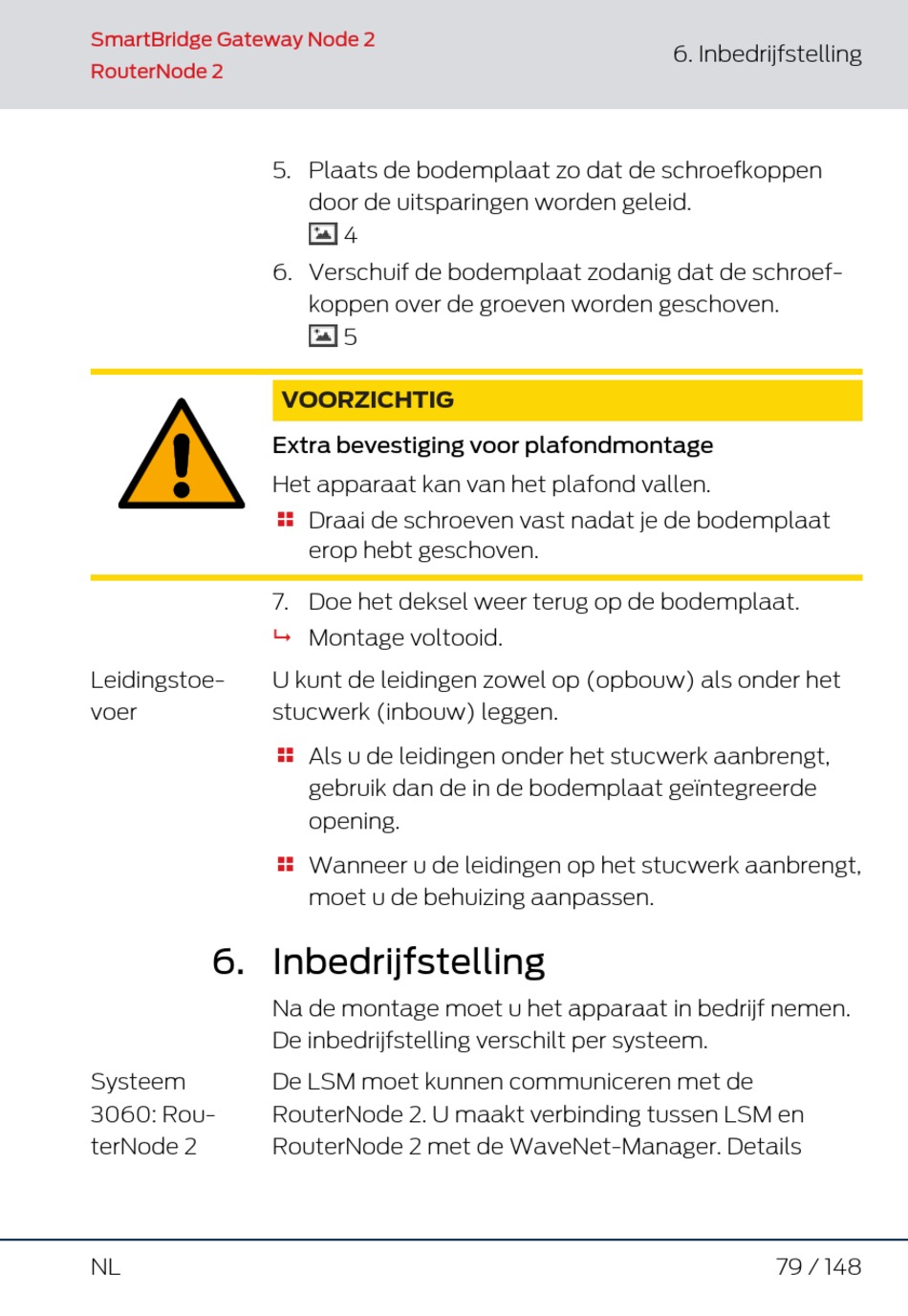

Simons Voss Technologies SmartBridge Gateway Node 2 Kurzanleitung Seite 79

SmartBridge Gateway Node 2
RouterNode 2
Leidingstoe-
voer
6. Inbedrijfstelling
Systeem
3060: Rou-
terNode 2
NL
5. Plaats de bodemplaat zo dat de schroefkoppen
door de uitsparingen worden geleid.
4
6. Verschuif de bodemplaat zodanig dat de schroef-
koppen over de groeven worden geschoven.
5
VOORZICHTIG
Extra bevestiging voor plafondmontage
Het apparaat kan van het plafond vallen.
Draai de schroeven vast nadat je de bodemplaat

erop hebt geschoven.
7. Doe het deksel weer terug op de bodemplaat.
Montage voltooid.
9
U kunt de leidingen zowel op (opbouw) als onder het
stucwerk (inbouw) leggen.
Als u de leidingen onder het stucwerk aanbrengt,

gebruik dan de in de bodemplaat geïntegreerde
opening.
Wanneer u de leidingen op het stucwerk aanbrengt,

moet u de behuizing aanpassen.
Na de montage moet u het apparaat in bedrijf nemen.
De inbedrijfstelling verschilt per systeem.
De LSM moet kunnen communiceren met de
RouterNode 2. U maakt verbinding tussen LSM en
RouterNode 2 met de WaveNet-Manager. Details
6. Inbedrijfstelling
79 / 148
