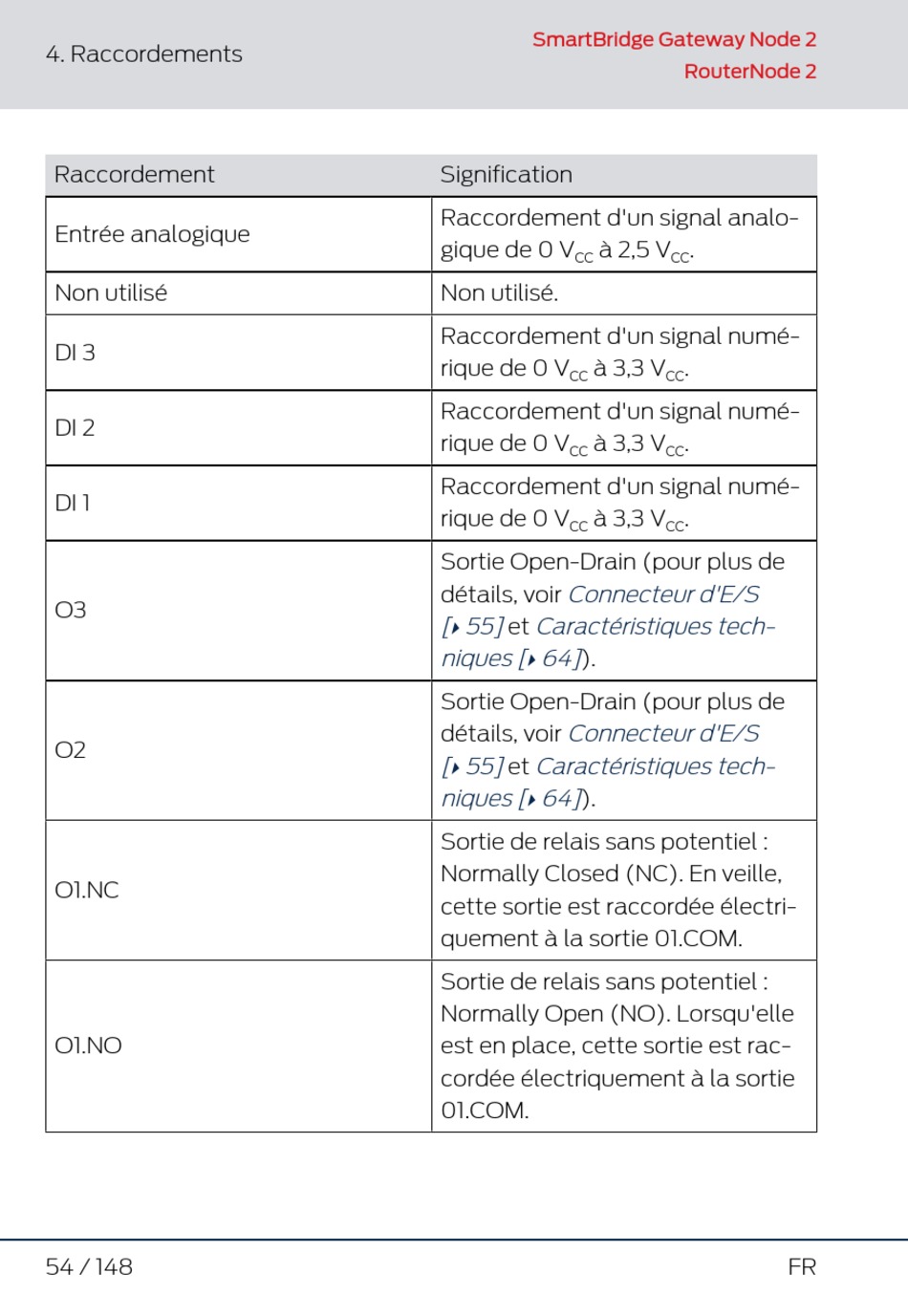

4. Raccordements
Raccordement
Entrée analogique
Non utilisé
DI 3
DI 2
DI 1
O3
O2
O1.NC
O1.NO
54 / 148
SmartBridge Gateway Node 2
Signification
Raccordement d'un signal analo-
gique de 0 V à 2,5 V
CC
Non utilisé.
Raccordement d'un signal numé-
rique de 0 V à 3,3 V
CC
Raccordement d'un signal numé-
rique de 0 V à 3,3 V
CC
Raccordement d'un signal numé-
rique de 0 V à 3,3 V
CC
Sortie Open-Drain (pour plus de
Connecteur d'E/S
détails, voir
[ 55] Caractéristiques tech-
et
}
niques [ 64]
).
}
Sortie Open-Drain (pour plus de
détails, voir Connecteur d'E/S
[ 55] Caractéristiques tech-
et
}
niques [ 64]
).
}
Sortie de relais sans potentiel :
Normally Closed (NC). En veille,
cette sortie est raccordée électri-
quement à la sortie 01.COM.
Sortie de relais sans potentiel :
Normally Open (NO). Lorsqu'elle
est en place, cette sortie est rac-
cordée électriquement à la sortie
01.COM.
RouterNode 2
.
CC
.
CC
.
CC
.
CC
