Montage-/ Betriebsanleitung
Intra-Automation GmbH
3 Transducer allgemein

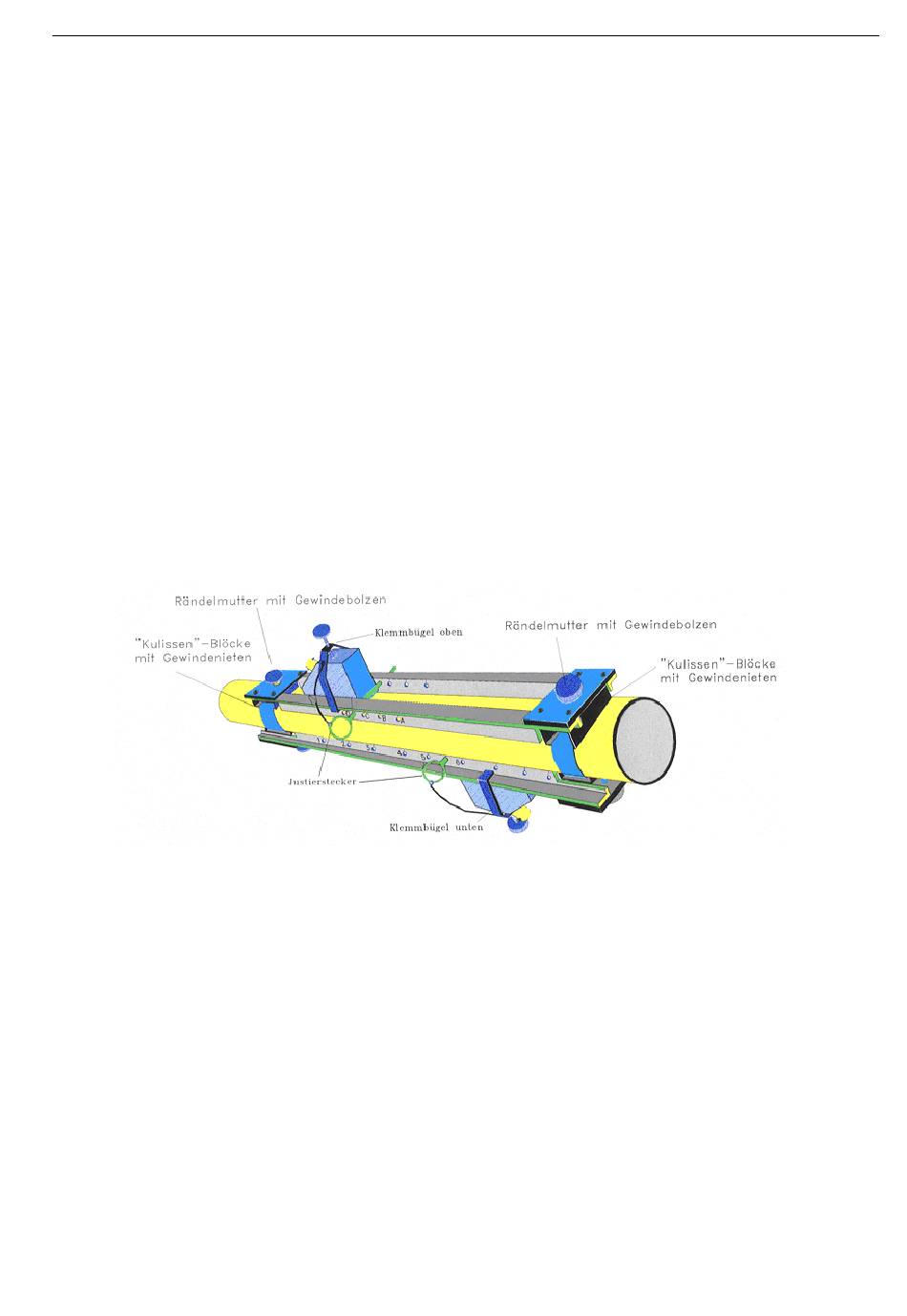

3.1 Montage der Schienen am Rohr
Für das beste Resultat an horizontalen Rohrleitungen montiert man die Schienen parallel zum Boden. Hierdurch wird der
Störeinfluss vom Blasen und Sedimenten minimiert. An vertikalen Rohren ist die Ausrichtung egal. Für beide
Rohrvarianten gilt, dass die Ein- und Auslaufstrecken lang genug sind um ein gutes Durchflussprofil zu gewährleisten.
Damit der Durchfluss nachher mit dem richtigen Vorzeichen dargestellt wird, beachten Sie bitte, dass die Pfeile auf den
Schienen in Flussrichtung zeigen.
Seite 7
